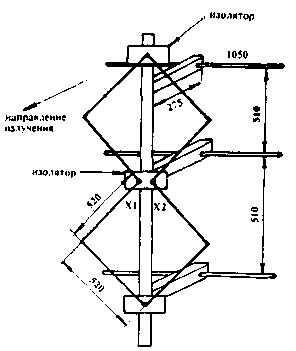

Многие УКВ станции в Польше применяют антенну, сконструированную DL7KM. Антенну, представленную на рис.1, я наблюдал в работе в полевых условиях. При своей относительной компактности она показала результаты не хуже, чем девятиэлементная SP6LB. Питается она кабелем 50...60 Ом.

Вибратор можно изготовить из трубки, уголка или ленты. Он закреплен на изоляционных стойках. Вообще-то рекомендуют изготавливать его из меди и все стыки пропаивать, хотя это и не обязательное условие.

Рис. 1

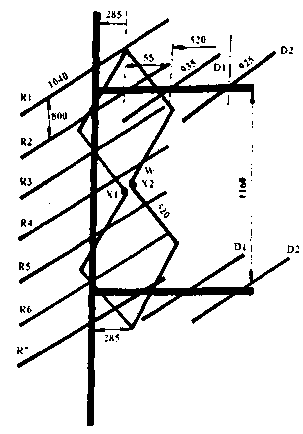

В книге Здислава Беньковского "Poradnik Ultra Krotko Falowca" (дословно "подсказчик, помощник" укависта), выпущенной в Варшаве в 1988 г. тиражом 10 тыс. экз., описано целое семейство этих антенн. На рис.2 представлена антенна с рефлекторами. Параметры - по книге aE=670,aH=540. Усиление G=9nE. Две таких антенны теоретически должны иметь усиление 12 дБ, но на практике достижимо 11,5 дБ. Входное сопротивление Х1 Х2 - приблизительно 60 Ом. В принципе, это позволяет питать их как кабелем 50 Ом, так и кабелем 75 Ом.

Рис.2

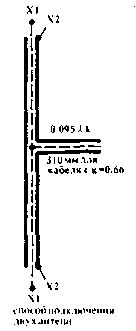

Па рис.3 показано питание двух антенн. Куски кабеля 1а могут быть довольно длинными. На расстоянии 0,095l (130мм) от тройника помещен разомкнутый кабель длиной 130 мм, хотя сам DL7KM дает расстояние от тройника 108 мм, а длина бокового отрезка - 133 мм при кабеле 60 Ом.

Рис.3

Антенна, показанная на рис.4, имеет параметры: G=13дБ, аЕ=350, аH=320, F/В=25дБ.

Рис.4

Рис. 5

Автор: C.Попович, (UC2LAQ); Публикация: Н. Большаков, rf.atnn.ru
