УМЗЧ с выходным каскадом на полевых транзисторах
Энциклопедия радиоэлектроники и электротехники / Усилители мощности транзисторные
Комментарии к статье
Усилитель прост и в то же время имеет очень и очень неплохие характеристики
| Напряжение питания, В | +/-32 |
| Номинальная (максимальная) выходная мощность на нагрузке 4 Ом, Вт | 45(65) |
| Коэффициент гармоник, % в диапазоне частот: | |
| 20...5000 | 0,003 |
| 5000...20000 | 0,01 |
| Номинальное входное напряжение, мВ | 0,775 |
| Номинальный диапазон частот, Гц | 20...100000 |
| Неравномерность АЧХ в рабочем диапазоне частот, дБ | 0,25 |
| Отношение сигнал/шум, дБ | 100 |
| Скорость нарастания выходного сигнала, В/мкс | 60 |
Схема усилителя
(нажмите для увеличения)
Особо схему описывать не буду, скажу лишь, что термостабилизация выходного каскада осуществляется за счет транзистора VT3, который устанавливается на один радиатор с VT5. HL1 и HL2 индицируют перегрузку усилителя и одновременно снижают, возникающие при этом искажения сигнала.
Выходные транзисторы устанавливаются на радиаторы площадью 400 кв. см. Катушка L1 мотается на каркасе внешним диаметром 20мм и содержит 28 витков провода ПЭВ-2 1,0. Транзисторы КТ3108 можно заменить на КТ313А или КТ313Б.
Налаживание сводится к установке тока покоя выходных транзисторов в пределах 200...300мА подбором резисторов R7 и R10.

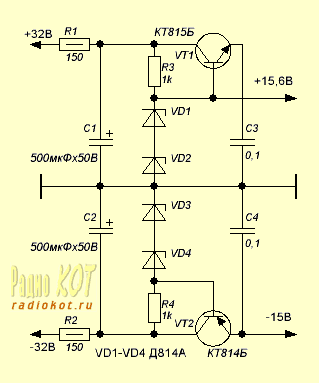

Источник питания для предварительного каскада усилителя можно собрать по следующей схеме:
Автор: А. Иванов; Публикация: radiokot.ru
