Бесплатная техническая библиотека ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ УМЗЧ Kindtree-A140m на микросхеме TDA7294. Энциклопедия радиоэлектроники и электротехники Энциклопедия радиоэлектроники и электротехники / Усилители мощности транзисторные Предыстория этого усилителя связана с когда то сделанным мною усилителем на интегрированной микросхеме STK, которая впоследствии сгорела… В связи с этим, я выбрал микросхему со встроенной защитой TDA 7294. Конечно, не предел мечтаний почитателей качественного звука, но все-таки. Эта микросхема, наряду со своими недостатками имеет ряд преимуществ для ее воплощения в домашних условиях, а именно:
Технические характеристики усилителя:
Предназначение усилителя: Усилитель, выполненный на микросхеме TDA 7294 универсален для использования, в основном в домашних условиях. Для подключения акустики имеет винтовые клеммы, входной сигнал подается на усилитель через «тюльпаны». Описание сборки усилителя (корпус) Для изготовления корпуса требовалось следующее: Передняя панель;

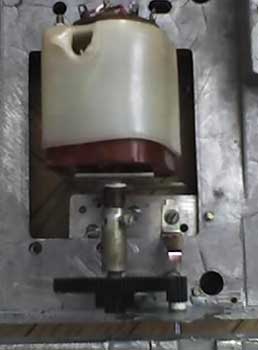

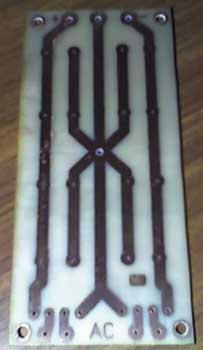

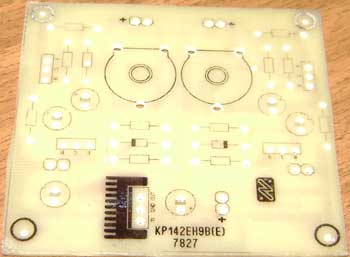

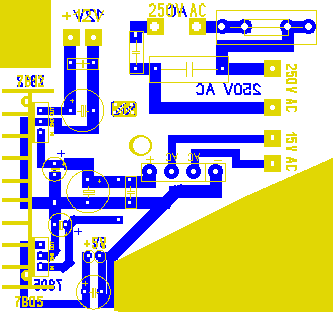

Все стыки шпатлевались автошпатлевкой, выводились наждачной бумагой и красились. Затем установились аналоговые индикаторы уровня сигнала. Итак, передняя панель готова: Шасси использовалось старое. Установлены на нем ступенчатый регулятор громкости, регуляторы низких/высоких частот и баланса, тороидальный трансформатор мощностью 150 ватт, и плата предусилителя. Интересен, также тот факт, что регулятор звук а установлен через шестеренчатые передачи, что обеспечивает более плавное регулирование. Крышка корпуса от прежнего усилителя, оклеивалась виниловой пленкой под цвет дерева (отсюда, кстати и это странное название усилителя:)) Тыловая стенка из текстолита: Описание сборки усилителя (монтажные платы) 1. Плата блока питания Делалась по традиционной схеме двухполярного питания, с использованием по 4 электролитических конденсаторов, емкостью по 4700 мкФ каждый. Диодные мосты, с током пропускания до 8 А в плече, т.к. микросхеме требуется не более 4А, охлаждение диодных мостов не потребовалось. Печатная схема платы блока питания: Общая емкость получилась 18800 мкФ в плече, более чем достаточного для такого усилителя. Снизу конденсаторы шунтировались неполярными, емкостью по 2,2 мкФ, и на выходе по 0,1 мкФ. Разрядников не ставилось. 2. Плата усилителя В плату были внесены изменения, касаемые входного тракта. Модернизация заключалась в обеспечении возможности устанавливать на схеме «звуковых» проходных конденсаторов. Электролиты брались с нормальными температурными характеристиками (1050С) Установленная на радиаторе микросхема стабилизатора напряжения (12 В) в пластиковом корпусе. Принципиальная схема Тумблер SA1 необходим для переключения усилителя в мостовой режим работы, при этом его мощность увеличивается до 150 Вт. 3. Плата аналоговых индикаторов Печатная плата Данная плата делалась на двух 315-х транзисторах, и требует питания 27 В. На этой печатной плате мною добавлена микросхема-стабилизатор, на 27В, устанавливаемая на радиатор, т.к. подаваемое на нее напряжение с блока питания составляет 35В, взамен можно поставить стабилитрон КС527А, или Д816Б. Принципиальная схема На схеме показано подключение только для одного индикатора. На фото с печатной платой (см. выше) показано подключение (зеркально) для двух индикаторов, т.к. усилитель имеет два канала. Вид аналоговых индикаторов в корпусе усилителя, с неоновой подсветкой 4. Плата распределительная Печатная плата Смысл данного устройства следующий: На нее подается напряжение от сети, которое затем, после прохождения через предохранители, и фильтр в виде конденсатора на 10 nF/400V подается на первичную обмотку трансформатора. Со вторичной обмотки трансформатора подается переменное напряжение 15В, которое идет на диодный мост, и распределяется, для обеспечения питания эквалайзера и подсветки аналоговых индикаторов с помощью микросхем- стабилизаторов напряжения 12В и 5В соответственно. Последние расположены на общем радиаторе. 5. Плата эквалайзера Печатная плата Плата обеспечивает двухканальную регулировку звука, баланса, частот низких и высоких. Переменные резисторы можно использовать любые, т.к. регулировка громкости, баланса и тембра в данной микросхеме осуществляется электронным способом. Подстрочными резисторами R7 и R8 регулируется усиление выходного сигнала, кнопка S1, включающая частотную компенсацию регулятора громкости (на схеме выключена), должна быть с фиксацией. Для тех, кто хочет постоянно использовать частотную компенсацию без возможности отключения, могут исключить из схемы элементы S1 и R9. В процессе работы микросхема нагревается. Приклейте к ней (например, клеем "Момент") небольшой П-образный радиатор из алюминия. Это повысит надежность работы и срок службы микросхемы. P.S. Тонокомпенсация почему то оказалась нерабочей. Принципиальная схема Технические характеристики регулятора Полоса частот 20-20 000Hz
В конечном итоге, собрав все перечисленное в одну кучу, получился неплохой любительский усилитель. Автор: Никулин Олег (liveofsou@mail.ru); Публикация: cxem.net Смотрите другие статьи раздела Усилители мощности транзисторные. Читайте и пишите полезные комментарии к этой статье. Последние новости науки и техники, новинки электроники: Искусственная кожа для эмуляции прикосновений
