Усилитель мощности 60/120 ватт на микросхеме LM4780

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Усилители мощности транзисторные

Комментарии к статье Комментарии к статье

Изучаем усилитель мощности на интегральной микросхеме LM4780 от National Semiconductor.

Что в ней особенного? Ну, прежде всего - это очень низкий уровень гармонических искажений. Обычно, производители обозначают максимальную мощность своей очередной гениальной поделки при коэффициенте гармоник 10%. У этой же микросхемы, КГ при максимальной указанной мощности составляет всего 0,5%! Таким образом, это самая честная микруха из всех мной встреченных.

Основные характеристики микросхемы следующие:

Напряжение питания, В +/-20...84
Потребляемый ток отсутствие сигнала, мА 110
Выходная мощность(КГ=0,5%, Uпит=35В), Вт: 60
Коэффициент гармоник (Pвых=30Вт, Rнагр=8Ом), %: 0,03
Отношение сигнал/шум (взвешенное), % 114

В микросхеме реализованы два одинаковых канала усиления и характеристики даны для стерео режима работы усилителя. Микросхема так же может работать в режиме моно - в мостовом включении. В этом случае, выходная мощность при КГ=0,5% составит 120 Ватт. Остальные характеристики практически не изменяются.

Смотрим схемы включения.

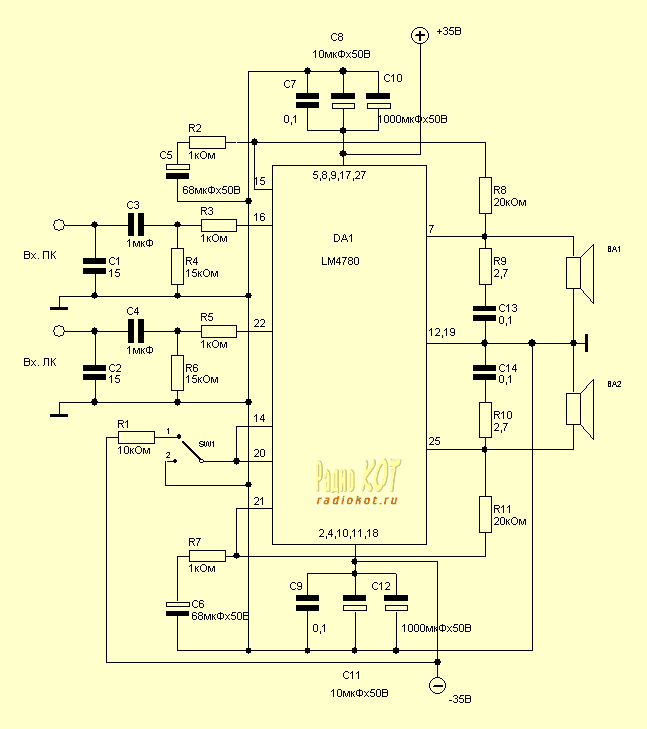

Включение в двухканальном режиме

Усилитель мощности 60/120 ватт на микросхеме LM4780. Схема усилителя

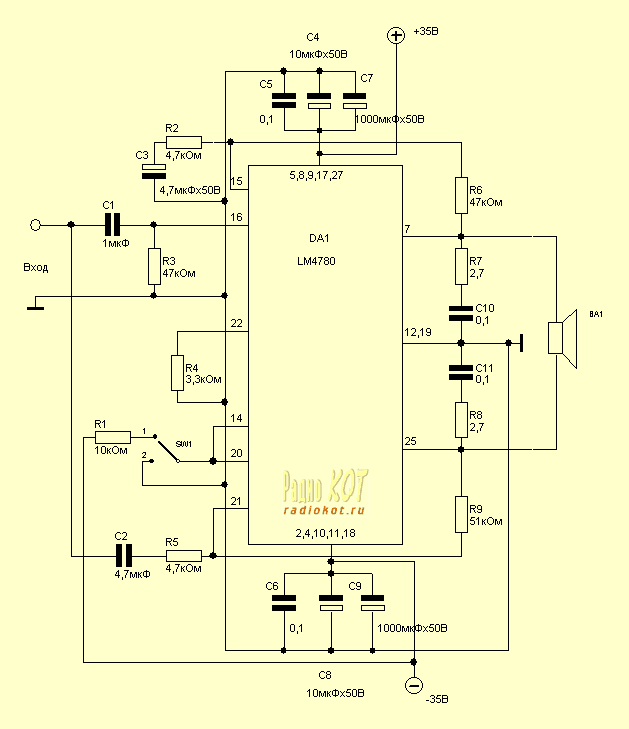

Включение в мостовом режиме

Усилитель мощности 60/120 ватт на микросхеме LM4780. Схема усилителя

Навесных элементов не слишком много и все они легкодобываемые. Микросхема выпускается в любимом всем человечеством корпусе ТО-220 и замечательно монтируется на радиатор. Радиатор, конечно, придется применять очень нехилый, но что поделать - это вам не класс D.

Табличка с элементами (двухканальная схема)

Номинал
C115
C215
C31мкФ
C41мкФ
C568мкФх50В
C668мкФх50В
C70,1
C810мкФх50В
C90,1
C101000мкФх50В
C1110мкФх50В
C121000мкФх50В
C130,1
C140,1
R110кОм
R21кОм
R31кОм
R415кОм
R51кОм
R615кОм
R71кОм
R820кОм
R92,7Ом
R102,7Ом
R1120кОм
DA1LM4780

Публикация: radiokot.ru

Смотрите другие статьи раздела Усилители мощности транзисторные.
