Смесители на микросхеме UL1042 (К174ПС1)

Энциклопедия радиоэлектроники и электротехники / Применение микросхем

Комментарии к статье Комментарии к статье

Микросхема UL1042 (К174ПС1) работает на частотах до 200 МГц. Она применяется в AM/FM-приемниках в качестве смесителей и демодуляторов. Микросхема работоспособна при напряжении от 4 до 15 В.

Смесители на микросхеме UL1042 (К174ПС1)
Рис.1

Смесители для УКВ-приемника (a), и приемника радиоохраны (b).

Смесители на микросхеме UL1042 (К174ПС1)

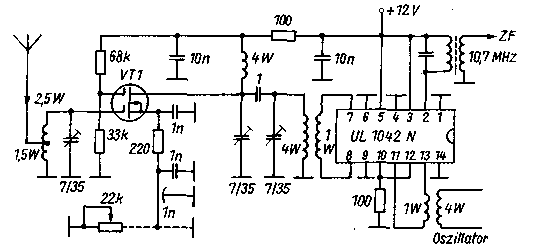

Рис.2

Высокочастотная часть для FM-приемника на 144 МГц (VT1 BF960, KF907, КП350).

Смесители на микросхеме UL1042 (К174ПС1)

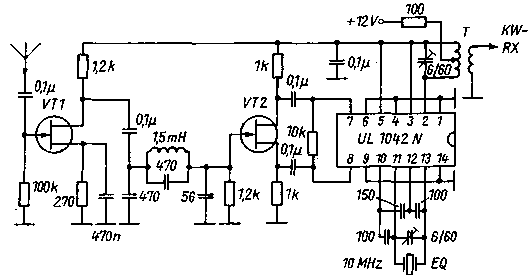

Рис.3

ВЧ-каскад VCL-приемника. (Первичная обмотка трансформатора содержит 18 витков, вторичная - 10 витков провода ПЭВ 0.25. Транзисторы - BF 256, КП303).

Литература
  1. Elektronisches Jarbuch 1990
Публикация: Н. Большаков, rf.atnn.ru
