Полиспасты

Советы туристу

Справочник / Советы туристу

Комментарии к статье Комментарии к статье

Полиспаст - система из блоков и веревок, предназначенная для подъема тяжелых грузов или натягивания веревок, использующая в своей работе принцип рычага (выигрываем в силе - проигрываем в расстоянии). Непосредственно в походах (на восхождениях) собственно блоки применяют редко, чаще используют карабины (они более универсальны) (не "ИРЕМЕЛЬ"!!! Дюралевые "ИРЕМЕЛИ" быстро протираются нагруженными веревками и становятся непригодными к дальнейшему использованию). Трение на карабинах очень сильно снижает выигрыш в силе. Для уменьшения трения в точках разворота веревки ставят по два карабина (желательно однотипных). Ставить три карабина бесполезно: два карабина выдавят третий и все останется по-прежнему. (На всех рисунках в точках разворота веревки изображено по одному карабину).

В горовосхождении полиспаст применяют, в основном, в спасательной практике, или натяжении веревок при организации переправ.

На рис. 40 изображена так называемая "длинная петля". Это простейший полиспаст. Один конец веревки (коренной) крепится на рельефе, середина веревки встегивается в карабин, закрепленный на "грузе", так, чтобы она могла свободно скользить сквозь карабин. За второй (рабочий) конец веревку вытягивают. В этой схеме половина веса "груза" приходится на точку закрепления веревки, а другая половина на тех, кто вытягивает веревку. На спасательных работах эту схему применяют, обычно, для подъема легкопострадавшего. Если спасатели случайно отпустят рабочий конец веревки, то пострадавший сорвется вниз. Чтобы этого не произошло, рабочий конец веревки необходимо подстраховать схватывающим узлом (на рис. 40 не показан). Эта же схема часто используется в качестве страховочной системы схватывающего узла в карабинном тормозе.


Рис. 40.

На рис. 41 изображен собственно полиспаст.


Рис. 41

В пространстве веревкой "выписывается" буква "зет": веревка от "груза" идет к точке крепления полиспаста, там разворачивается в разворотном блоке (карабине), возвращается к "грузу", разворачивается на его блоке или карабине, идет к точке крепления полиспаста, где и вытягивается вытягивающими. В этой схеме 3/4 веса "груза" приходится на точку крепления полиспаста (грузовую точку) и лишь 1/4 веса приходится на вытягивающих. (Трение на карабинах и тем более о рельеф, как показано на рис. 42, весьма существенно снижают этот выигрыш в силе).


Рис. 42

Если вытягивающие отпустят веревку, то она проскользнет сквозь блоки и "груз" вновь упадет. Чтобы этого не произошло, между "грузом" и точкой крепления полиспаста на грузовой веревке вяжут схватывающий узел, который закрепляют или непосредственно на точке крепления полиспаста, или на отдельной точке (на рис. 42-43 схватывающий закреплен на отдельной точке). Этот схватывающий узел будем называть удерживающим схватывающим узлом, или просто удерживающим. При вытягивании веревки, удерживающий узел, увлекаемый веревкой, будет затягиваться в разворотный блок (карабин), поэтому его надо регулярно смещать от блока.


Рис. 43

Длина веревок, используемых в современном горовосхождении редко превышает 50 метров. Как видно из рис. 41 веревка трижды проходит между "грузом" и точкой крепления полиспаста. Т.о. максимальная глубина подъема всего 16 метров, что в больших горах явно недостаточно.

Увеличить глубину подъема можно, если второй разворот веревки организовать не на самом "грузе", а на втором схватывающем узле, расположенном между "грузом" и удерживающим (рис. 42). Этот схватывающий узел будем называть тянущим схватывающим узлом, или просто тянущим. Веревку выбирают до тех пор, пока тянущий не приблизится к удерживающему. Веревку постепенно отпускают. Нагрузка переместится на удерживающий, тянущий ослабнет. Его распускают и смещают к "грузу". Вновь начинают выбирать веревку. Нагрузка переходит на тянущий, удерживающий ослабевает, его распускают и начинают смещать от блока, чтобы он не оказался затянутым в блок.

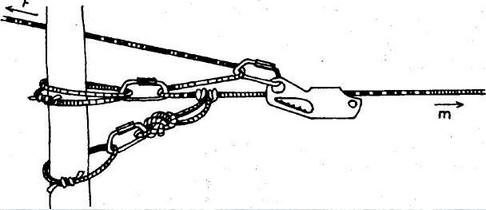

Более удобна в работе, быстрее собирается, имеет ряд других преимуществ схема, в которой схватывающие узлы заменены на механические зажимы. Но механический зажим не может являться средством страховки. Поэтому при спасательных работах, во время подъема пострадавшего, на механический зажим, например жюмар, заменяют только тянущий (рис. 43). При установке навесной переправы, где на натягиваемых веревках нет человека, оба схватывающих можно заменить на механические зажимы.

Авторы: Расторгуев М.В., Ситникова С.А.
