Подъемник в гараже. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

Когда я купил подержанный легковой автомобиль и занялся его ремонтом, моим первым помощником в гараже стал... подъемник, который я соорудил под потолком. Без него мне вряд ли удалась бы, например, такая трудно выполнимая в одиночку операция, как замена двигателя.

На рисунке 1 показано расположение подъемника в гараже - как раз над капотом автомобиля. Со стрелой длиной немногим более метра мой кран имеет рабочую зону площадью около 5 м2. Этого вполне достаточно, чтобы при техническом обслуживании или ремонте автомобиля снимать с него и возвращать на место тяжеловесные узлы и агрегаты.

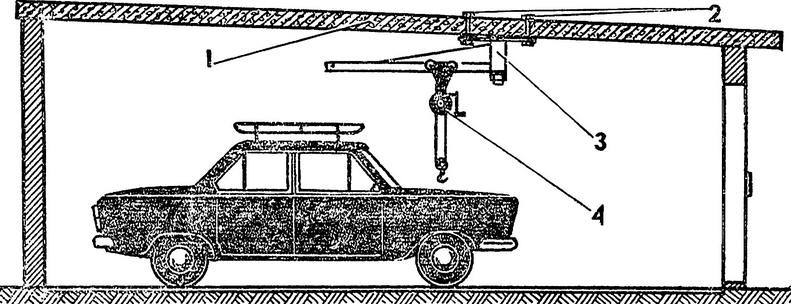

Рис. 1. Подъемник в гараже: 1 - перекрытие, 2 - болты М16 (4 шт.), 3 - стрела, 4 - грузовая лебедка

Кран я изготовил по схеме перевернутой укосины (рис. 2): на вертикальном валу посажена Г-образная стрела-консоль с грузовой лебедкой.

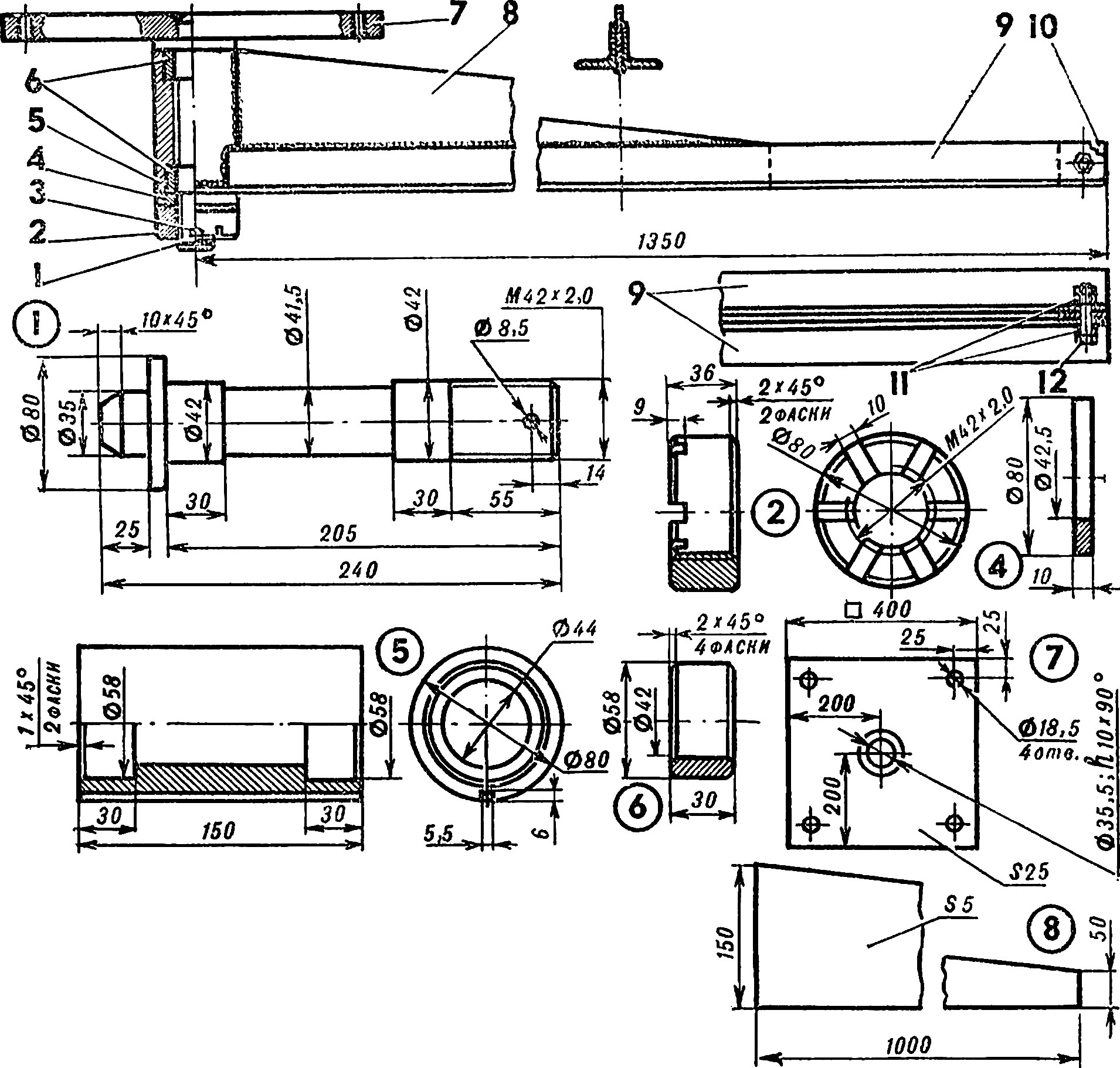

Рис. 2. Конструкция крана (нажмите для увеличения): 1 - вал, 2 - фасонная гайка, 3 - шплинт, 4 - шайба, 5 - стакан, 6 - подшипники скольжения, 7 - основание, 8 - подкос, 9 - уголки 50х50 мм, 10 - проставка, 11 - упорные втулки, 12 - болт-ограничитель

Вал выточил из стальной заготовки Ø 80 мм, вварил его в основание - стальной лист размером 400х400х25 мм и прикрепил к потолку четырьмя сквозными болтами М16. Плиты перекрытия в моем гараже наклонены ко входу, поэтому, чтобы основание располагалось горизонтально, я под длинные болты подложил по нескольку шайб.

Стрелу сварил из подкоса метровой длины, двух уголков 50Х50 мм и стакана. В последний запрессовал две бронзовые втулки, которые служат подшипниками скольжения. На валу вся конструкция удерживается шплинтованной фасонной гайкой М42х2,0.

В качестве грузовой лебедки можно было бы использовать ручную таль или полиспаст заводского изготовления. Однако я сделал себе лебедку сам (рис. 3) - из механизма, предназначенного для регулировки пневмотормозов у грузовых автомобилей (с трещоткой).

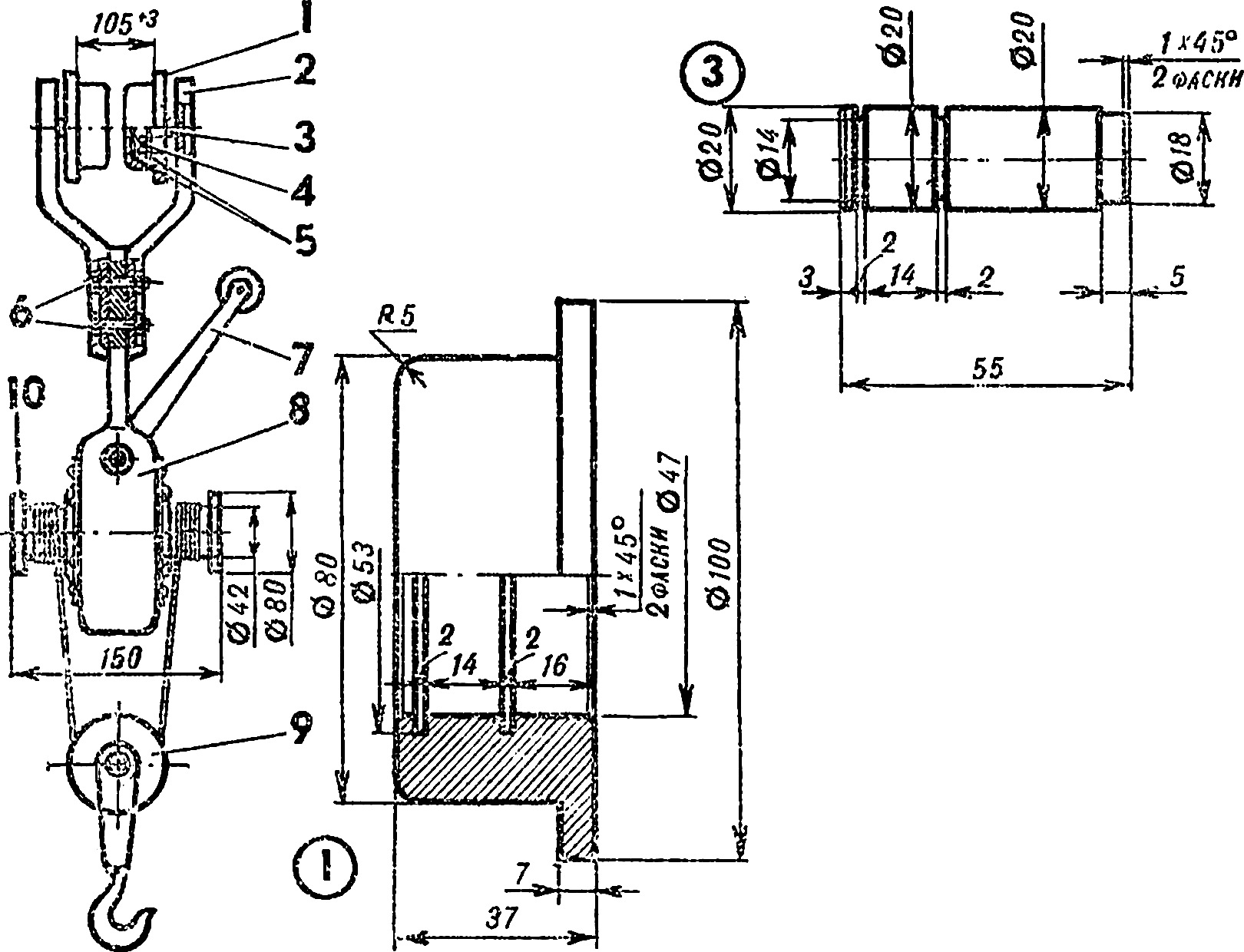

Рис. 3. Грузовая лебедка с тележкой (нажмите для увеличения): 1 - колесо (4 шт.), 2 - щека тележки, 3 - валик, 4 - подшипник № 204, 5 - стопорные кольца, 6 - болты М12, 7 - рукоятка привода, 8 - лебедка, 9 - шкив с грузовым крюком, 10 - реборда

Центральное отверстие червячного колеса расточил под тросовый барабан - отрезок трубы Ø 42 и длиной 150 мм; вварил эту трубу. Затем поставил реборды - кольца Ø 80 и толщиной 5 мм. Прикрепил приводную рукоятку к первичному валу трещотки.

В обеих половинах барабана просверлил отверстия, куда вывел концы стального троса Ø 4 мм, навесил на него одноручьевой шкив с грузовым крюком. Если вращать рукоятку, барабан наматывает трос и поднимает на крюке груз на нужную высоту.

Полученную таким образом лебедку я снабдил четырехколесной тележкой. Она состоит из двух изогнутых щек с валиками, на которые надеты подшипники № 204 с напрессованными на них колесами. Последние на валиках удерживаются пружинными стопорными кольцами.

Тележка перемещается по горизонтальным полкам уголков, и от соскакивания ее предохраняет болт-ограничитель с упорными втулками, установленный на конце стрелы.

Автор: А.Лазарев
