Водометный велосипед. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

Это устройство, предложенное В. Шейнфинкелем, использует реактивную тягу. Оно отдаленно напоминает велосипед. Здесь также рама, две педали, нет только цепи и колес. Зато руки пловца остаются свободными.

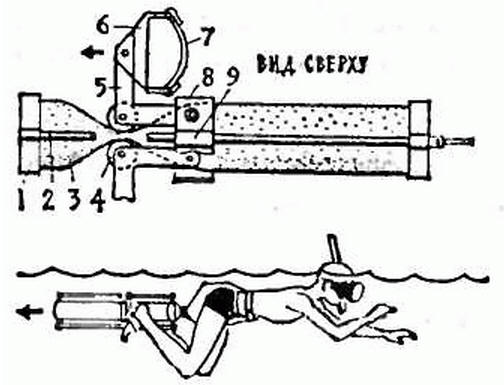

Схема водометного велосипеда: 1 - металлическое кольцо, 2 - направляющая стойка, 3 - резиновый рукав, 4 - ролики, 5 - рычаги, 6 - педали, 7 - ремешки педалей, 8 - каретки, 9 - направляющая втулка

Водометный велосипед устроен следующим образом. Концы рукава из армированной тканью резины надеты на два кольца, соединенные двумя направляющими стойками. Между кольцами по стойкам скользит каретка, на которой смонтированы поворотные рычаги, а на них педали и удлиненные ролики. Движитель на трубчатой раме через шарнирный замок крепится к поясному ремню пловца. Когда пловец сгибает ноги в коленях, он носками тянет ремешки педалей и поворачивает при этом рычаги каретки. Рычаги поворачиваются на шарнирах, и вместе с ними отходят от рукава ролики.

Освобожденный рукав под действием упругости резины принимает цилиндрическую форму и наполняется водой. Отклонение рычагов с роликами не беспредельно - оно ограничено корпусом каретки. Корпус каретки по двум направляющим стойкам идет вверх. Когда ноги выпрямляются, ролики сходятся, пережимая рукав в верхней точке, и прокатываются по нему, выталкивая воду. Этот узел напоминает отжимные валики стиральной машины.

При каждом движении ног вверх-вниз из рукава выталкивается полный объем воды. Выталкиваемая с силой вода и движет вперед пловца.

Замок-шарнир позволяет, выходя из воды, откинуть устройство вперед или назад или совсем отсоединить его от рамы. Расстегнув ремень, легко снять и раму. Для тех, кто пожелает самостоятельно сделать водометный велосипед, сообщаем технологические данные. Диаметр рукава 70-85 мм, длина 750-800 мм. Такую же длину имеют и обе направляющие стойки. Ими могут служить алюминиевые, заглушенные трубки диаметром 15-25 мм. Из заглушенных трубок делается и рама. Трубки одновременно служат поплавками, призванными уравновесить в воде вес всей конструкции, так, чтобы плавучесть снаряда была близка к нулю. Если нулевая плавучесть не обеспечена, необходимо увеличивать диаметр трубок, либо вводить дополнительные поплавки, например, под педалями. Каретку и втулки лучше всего делать из алюминия. Ролики изготовить пустотелыми или из пористого пластика.

Водометный велосипед в несколько раз увеличивает скорость пловца.

Автор: П.Петров
