Многоцелевой насос автомобилиста. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

Используя предлагаемый насосы, можно помыть автомобиль, обработать его днище антикоррозийным составом, промыть засорившийся радиатор, опрыскать кусты и деревья или полить грядки на садовом участке.

Насосы чрезвычайно просты конструктивно, в них практически не используются дефицитные материалы или детали. В то же время они удобны, производительны и долговечны.

Первый насос с полым поршнем состоит из гидроцилиндра, прокачивающего жидкость через себя, ручки и объемного ресивера. Эти узлы размещены на раме, сваренной из уголка 25х25 мм.

Цилиндр собран из трубы Ø 34х4 мм, корпуса всасывающего клапана, к которому приварены штуцер и вилка шарнира крепления к раме, шарика клапана Ø 14 мм, свободно покоящегося в своем гнезде, фланца, стяжки и корпуса сальника.

Шток (он же поршень) тоже сделан из трубы Ø 26х3 мм, верх которой заглушен стальным диском толщиной 3 мм с приваренным к нему ушком шарнира. В боковую стенку штока вварен и нагнетающий штуцер. В нижний торец ввернут корпус перепускного клапана со свободно посаженным шариком Ø 14 мм. Ограничителей хода у обоих шариков нет.

После сборки шток обточен (до штуцера) на токарном станке до Ø 25,95 мм и отшлифован.

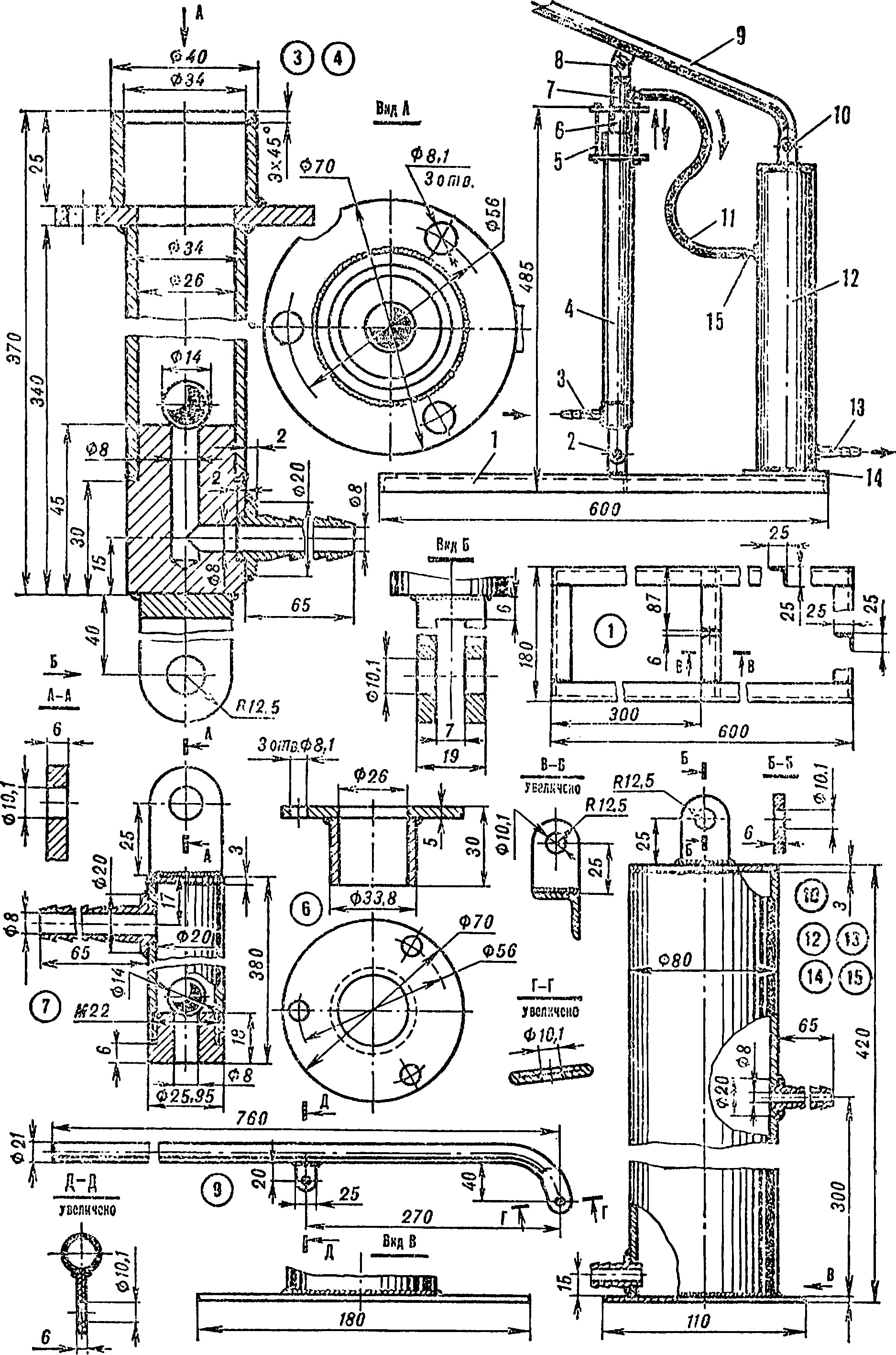

Рис. 1. Насос с полым поршнем (нажмите для увеличения): 1 - рама, 2 - шарнир цилиндра, 3 - всасывающий штуцер цилиндра, 4 - цилиндр, 5 - болт стяжки М3 (3 шт.), 6 - крышка сальника, 7 - шток, 8 - шарнир штока, 9 - ручка, 10 - шарнир ручки, 11 - нагнетающий шланг, 12 - ресивер, 13 - выходной штуцер, 14 - дно ресивера, 15 - нагнетающий штуцер

Герметизация цилиндра сальниковая: два войлочных кольца, вырубленных из голенища валенка, с сальниковым шнуром между ними, зажатые крышкой с тремя болтами стяжки М8.

Ресивер, служащий для сглаживания пульсаций давления перекачиваемой жидкости, представляет собой широкую стальную трубу с заглушенными торцами, в ее стенки вварены нагнетающий и выпускной штуцеры.

Сверху - ручка, которой перекачивают жидкость. Она крепится к ушку на крышке ресивера расклепанным бронзовым стержнем Ø 10 мм. Бронза обеспечивает износостойкость соединения и смягчает стук во время работы. (Такие стержни применены во всех шарнирах насоса.)

Перекачиваемая жидкость подается по шлангу к всасывающему штуцеру цилиндра. Если ручку насоса потянуть вверх, шток пойдет за ней. Под штоком (шарик его в это время сидит в гнезде) создастся разряжение. Шарик всасывающего клапана поднимется и пропустит жидкость в цилиндр. Максимальный его объем - при полностью вытянутом штоке.

При обратном движении ручки всасывающий клапан под давлением жидкости закроется, перепускной, наоборот, откроется, и содержимое цилиндра устремится по нагнетательному шлангу в ресивер.

При энергичном качании ресивер быстро наполнится и жидкость начнет поступать из выходного штуцера в шланг, скажем, распылителя равномерно, без пульсаций давления.

Второй насос вакуумный. Хотя внешне и даже по набору многих узлов и деталей он походит на первый, работает все же по-другому. Его гидроцилиндр не прокачивает жидкость через себя, а всасывает - выталкивает. Для этого к нему приварен корпус клапанов с всасывающим и нагнетающим штуцерами (последний имеет радиальные пропилы, пропускающие жидкость под шариком) и ушком шарнира крепления на ресивере.

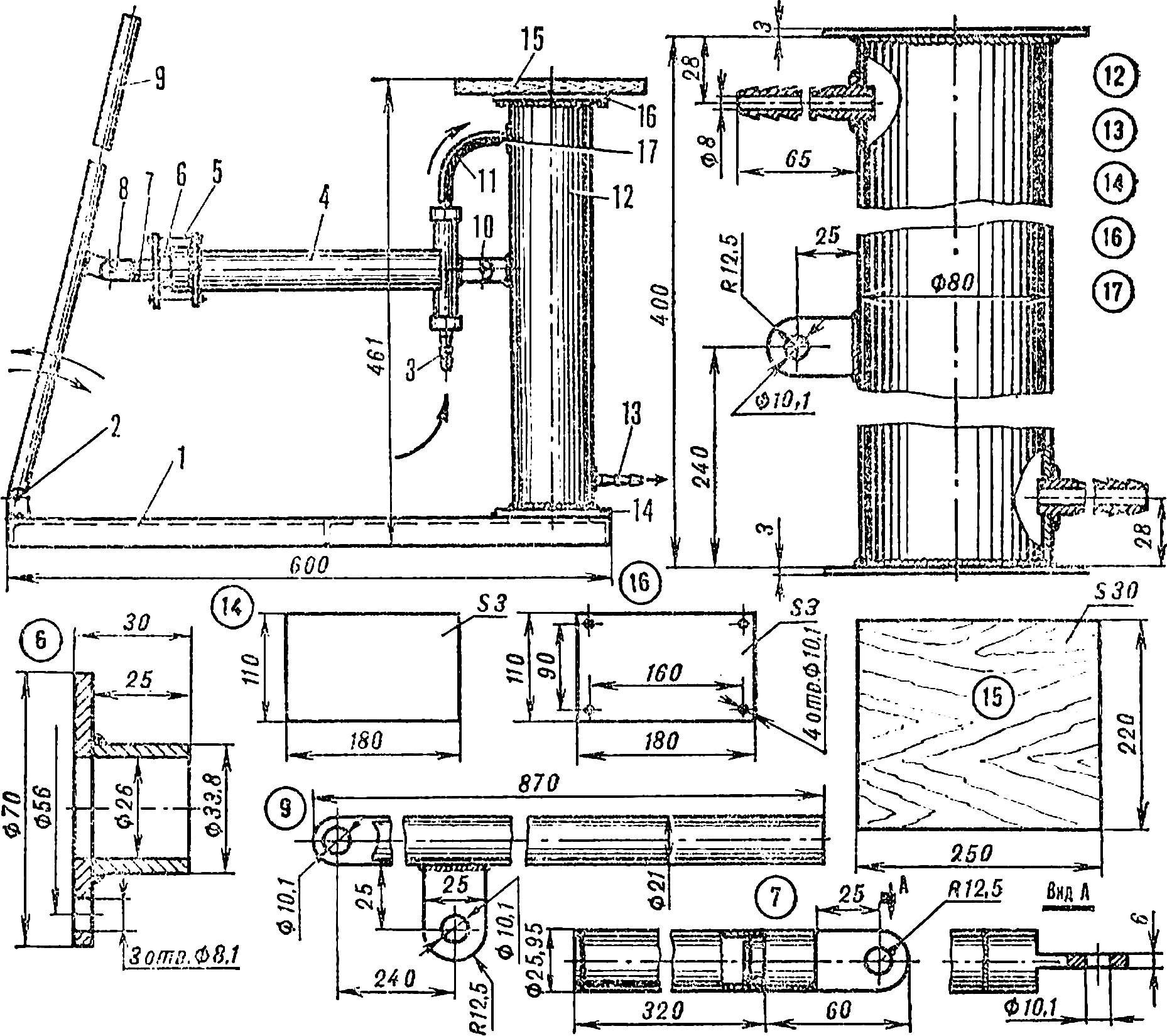

Рис. 2. Вакуумный насос (нажмите для увеличения): 1 - рама, 2 - шарнир ручки, 3 - всасывающий штуцер цилиндра, 4 - цилиндр, 5 - болт стяжки М8 (3 шт.), 6 - крышка сальника, 7 - шток, 8 - шарнир штока, 9 - ручка, 10 - шарнир цилиндра, 11 - нагнетающий шланг, 12 - ресивер, 13 - выходной штуцер, 14 - дно ресивера, 15 - сиденье, 16 - крышка ресивера, 17 - нагнетающий штуцер.

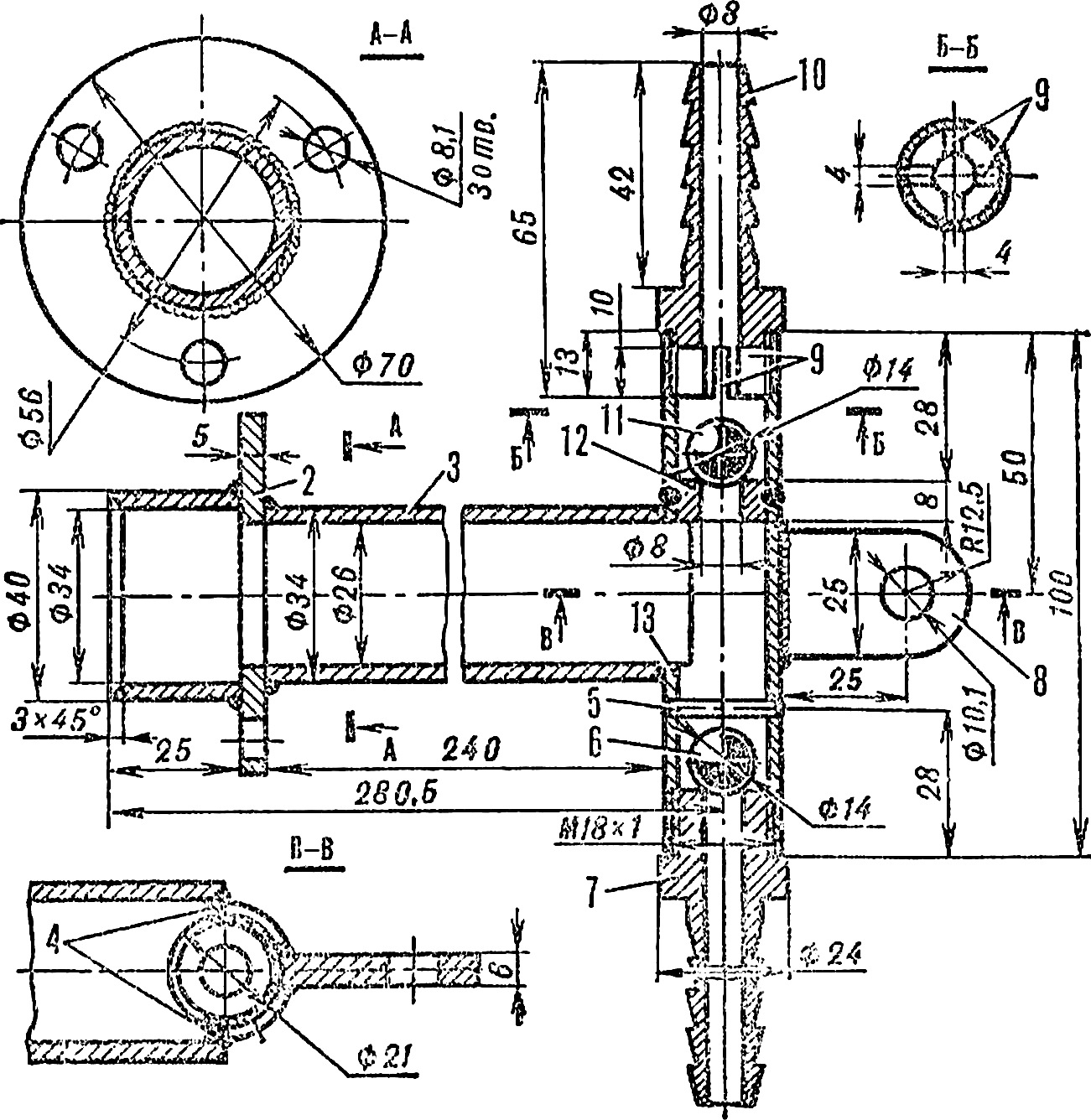

Рис. 3. Конструкция вакуумного цилиндра (нажмите для увеличения): 1 - корпус сальника, 2 - фланец, 3 - цилиндр, 4 - донная заглушка (2 шт.), 5 - штырь-ограничитель хода шарика всасывающего клапана, 6, 11 - шарики клапанов, 7 - всасывающий штуцер, 8 - ушко шарнира, 9 - радиальные прорези, 10 - нагнетающий штуцер, 12 - гнездо шарика нагнетающего клапана, 13 - корпус клапанов

Просветы, образовавшиеся при сварке корпуса клапанов с торцом гидроцилиндра, закрыты сегментными вкладышами - донными заглушками.

Шток-поршень здесь проще, чем в сифонном насосе. Он представляет собой проточенную до Ø 25,95 мм и отшлифованную трубу, заглушенную с обоих торцов.

Конструкция сальника аналогичная: войлочные кольца, шнур, крышка и три болта-стяжки М8.

Ресивер такой же, только сверху к его крышке крепится не ручка, а деревянное сиденье. Работающему с насосом лучше сидеть и своим весом стабилизировать агрегат, так как ручка здесь движется не сверху-вниз, а от себя - к себе. Изменено и место ее крепления: основной шарнир размещен на раме.

Рама такая же, как и у первого насоса. Те же шланги и распылитель.

Автор: П.Колесников, А.Яшин
