Микроавтомобиль Краб. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

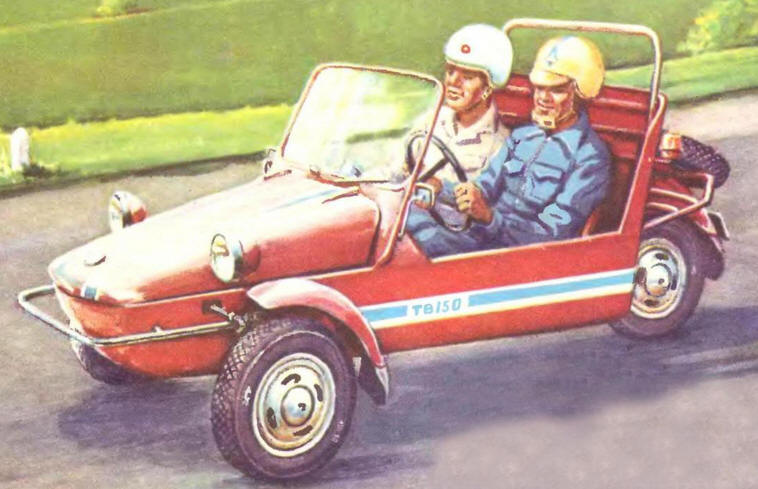

Это двухместный, спортивного типа микроавтомобиль с кузовом кабриолет. При его постройке максимально использованы узлы и детали мотороллера ВП-150М "Вятка". Машина получилась компактной и маневренной, простой и недорогой в изготовлении, неприхотливой в эксплуатации и обслуживании. Несмотря на сравнительно небольшую мощность двигателя, автомобиль обладает хорошей приемистостью. Трехколесная схема, компоновка и оборудование выполнены согласно техническим требованиям ГАИ.

Микроавтомобиль отличается хорошей устойчивостью и легкостью управления. Такая машина, на наш взгляд, может найти применение как городской или туристский транспорт, а снабженная дополнительными педалями, станет удобным тренажером для детских автогородков и автотрасс.

Кузов - цельнометаллический. Впервые в практике самодеятельного автостроения он выполнен несущим. Короба закрытого типа и туннель выполнены из стального листа толщиной 1,2 мм. Задняя стенда кузова также изготовлена из листовой стали толщиной 1 мм. Трубы багажника, бампера, дуги безопасности и переднего моста - Ø 28 мм. Для рамки лобового стекла использована труба O 43 мм, а само стекло взято от автомобиля ЗАЗ-965. Капот микроавтомобиля получился из зауженного и укороченного капота автомобиля ГАЗ-51.

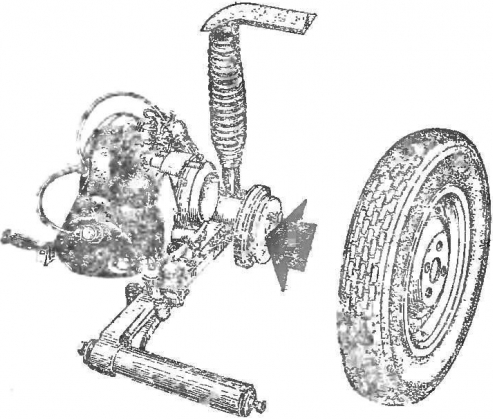

Рис. 1. Сердце микроавтомобиля - блок "мотор-колесо" от мотороллера "Вятка"

Передняя часть кузова (снизу) - это часть бензобака от мотоцикла "Ковровец", со вставкой на сварке из листового железа толщиной 1 мм. Задняя часть автомобиля - полностью от мотороллера "Вятка", сняты только кожух и багажник. Здесь нас привлекла компактность моторного агрегата; отсутствие в приводе цепной передачи, что более надежно; легкий доступ для ремонта и обслуживания, монтажа и демонтажа, для сборки и регулировок.

Передние крылья изготовлены из задних брызговиков мотороллера "Тула" (заварены вырезы под ведущую цепь); к кузову они прикреплены с помощью сварки на трубах Ø 18 мм. Для "Краба" использована передняя подвеска "Вятки". Аналогичная подвеска была у самого первого нашего автомобиля "Турист-1", участника парада-конкурса самодельных авто-мотоконструкций в 1966 году, - она очень хорошо себя зарекомендовала. "Краб" еще раз это подтвердил.

Рулевой механизм у "Краба" - от автомобиля ЗАЗ-965. Обод руля самодельный, травмобезопасный, ступица глубоко утоплена. Водитель и пассажир удобно чувствуют себя на глубоких анатомических сиденьях из стеклопластика, обитых кожзаменителем и поролоном; спинки дополнены "заплечиками", закрепленными на задней стенке кузова (на фотографиях не показаны). Сиденья откидываются вперед, открывая доступ к карбюратору и фильтру воздухозаборника.

Фары на машине - от мотоколяски С3А, но с улучшенными стеклами ("Жигули"-2103, -2106), для чего пришлось несколько подпилить ободки. Фонарь стоп-сигнала, освещение номерного знака - мотоциклетного типа. Габаритные фонари на задней стенке с указателями поворота расположены в самой широкой части автомобиля и одинаково хорошо видны как спереди, так и сзади. Благодаря этому оказалось возможным обойтись всего двумя указателями от мотоцикла "Иж". Это немаловажно, если учитывать слабость генератора и аккумулятора, взятых от "Вятки". Остальные приборы освещения и сигнализации также выполнены в соответствии с требованиями, предъявляемыми к самодельным автомобилям.

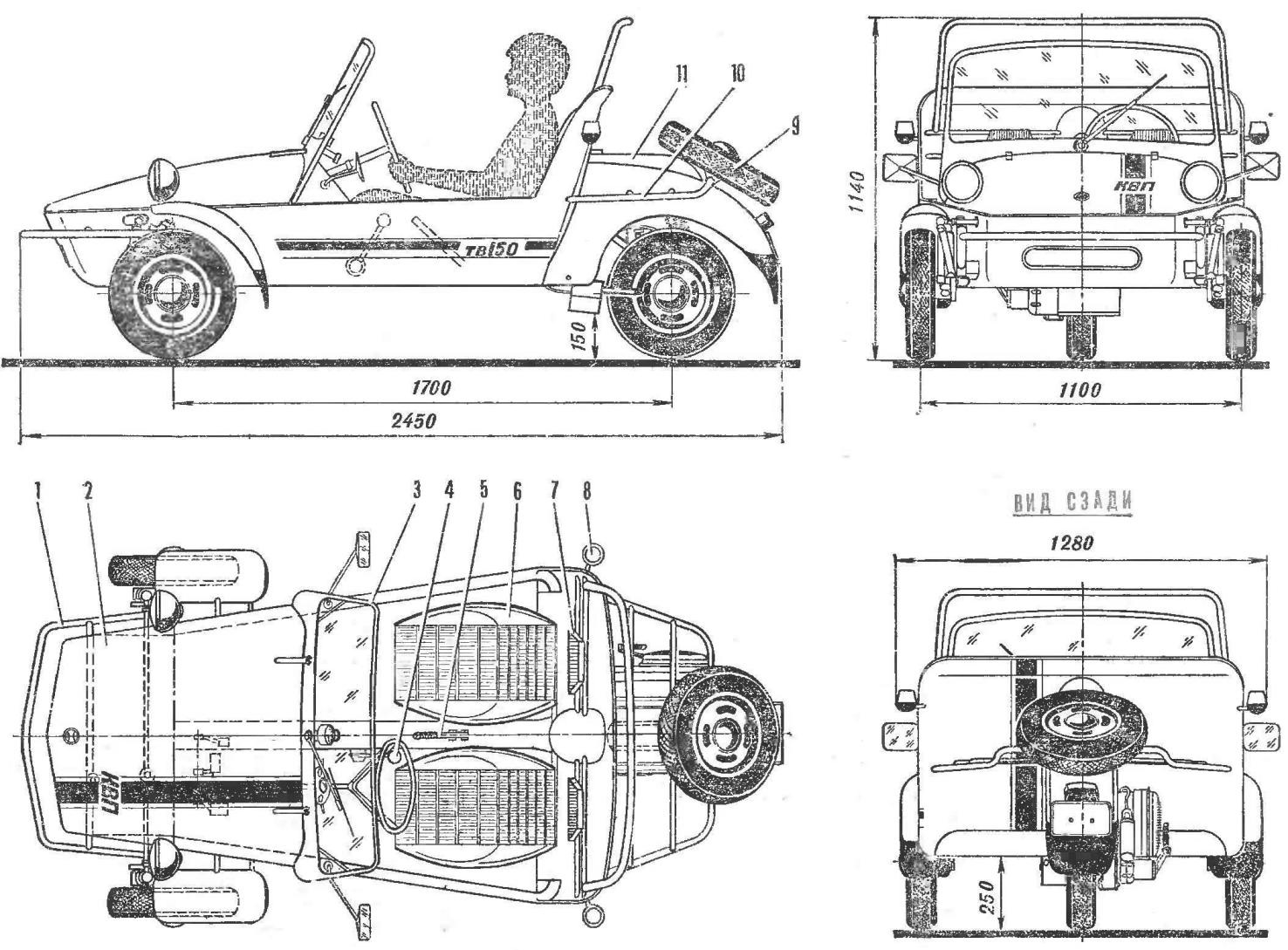

Рис. 2. Схема микроавтомобиля "Краб" (нажмите для увеличения): 1 - передний бампер, 2 - крышка (капот), 3 - рамка лобового стекла, 4 - рукоятка переключателя скоростей, 5 - стояночный тормоз, 6 - сиденья, 7 - "заплечики", 8 - "габариты", 9 - запасное колесо, 10 - задний багажник, 11 - блок мотор-колесо от "Вятки", 12 - глушитель

В передней части машины, под капотом, расположены выпрямитель от "Вятки" и аккумулятор. Здесь же находится багажник. Автомобиль снабжен стеклоочистителем, приводимым как от переднего колеса (привод сблокирован с приводом спидометра), так и вручную.

Декоративные колпаки на колегах - от мотоколяски выполнены кольцевыми прорезями, что, на наш взгляд, делает колеса более динамичными. Микроавтомобиль оснащен и запасным колесом, расположенным на раме заднего багажника. Окраска: ярко-красный кузов с черно-белыми полосами и индексами; сиденья - красная основа, обивка - черная, подголовники - красные; кузов внутри - черный; диски колес - светло-серые, колпачки - ярко-желтые с черными ободками.

Обрамление лобового стекла и задняя дуга безопасности выполнены с таким расчетом, что на микроавтомобиле могут быть установлены легкосъемный тент и две легкие дверки из брезента или кожзаменителя. В этом случае повышается комфортабельность машины, она становится всепогодной.

Двигатель ВП-150, установленный на микроавтомобиле, развивает мощность 6 л. с. и позволяет машине идти со скоростью до 75 км/ч. Привод тормозов - механический, на все три колеса. Предусмотрен также стояночный тормоз - на заднее колесо.

"Краб" успешно прошел всесторонние и длительные испытания, хорошо зарекомендовал себя.

Автор: В.Тарануха
