Тандем. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

К багажнику первого велосипеда приваривается пята с отверстиями под винты М4: сюда будет крепиться основание шкворня. А сам он изготавливается из стержня передней вилки (подбирается из старых или запасных). Снизу к шкворню приваривается основание, а сверху на него надевается крестообразная втулка-шарнир. В качестве вертикальной части может быть использован отрезок рулевой втулки старого велосипеда или заготовка из дюймовой трубы: ее торцы протачиваются под чашки подшипников от рулевой втулки. Крестовинная (горизонтальная) часть изготавливается из тройки Ø 28 мм. В нее вставляется ось с подшипниками от старого переднего колеса. Таким образом, крестообразный шарнир будет обеспечивать две степени свободы: повороты вокруг вертикальной и горизонтальной осей.

Рис. 1. Тандем

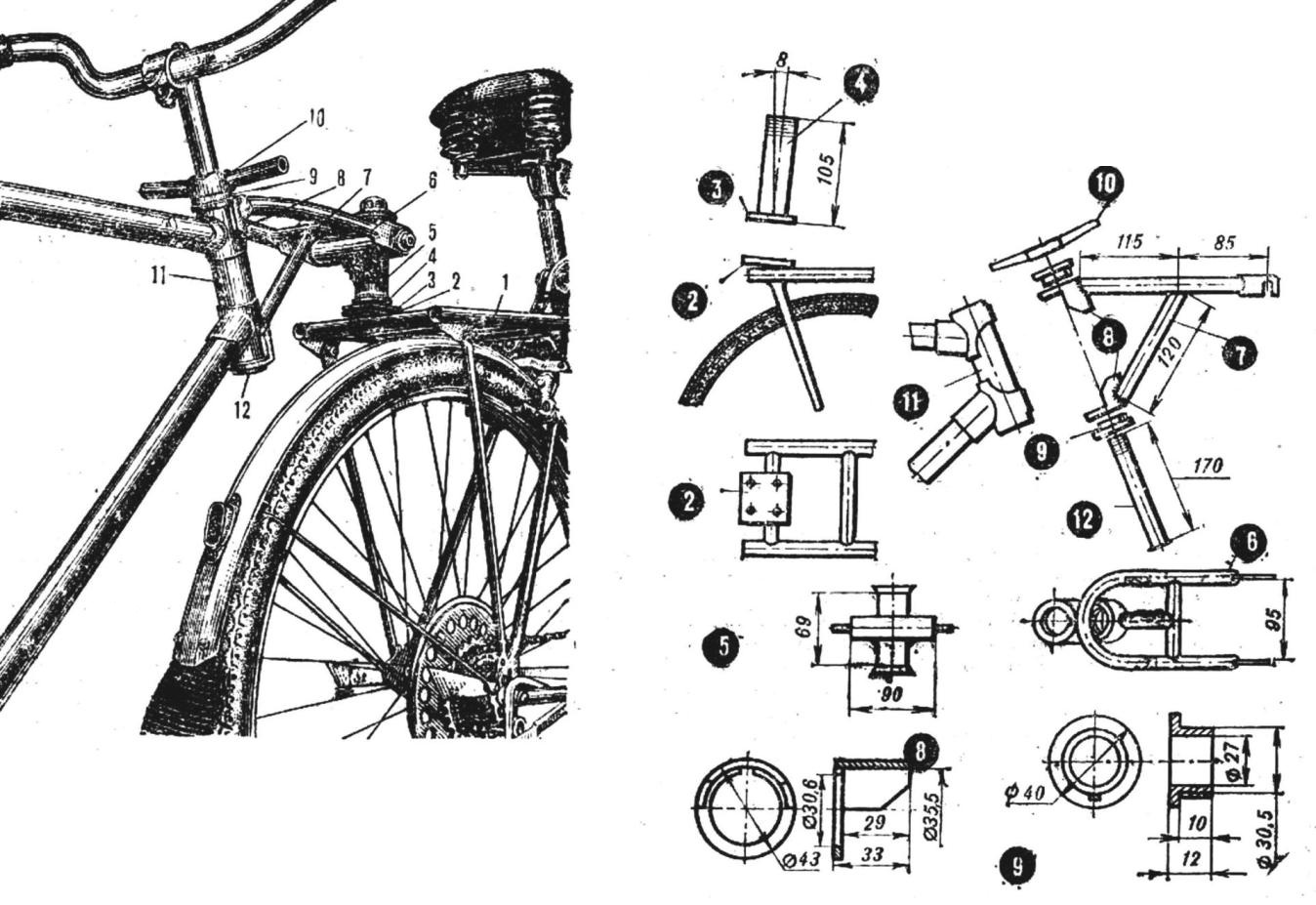

Рис. 2. Схема сцепного узла и его детали (размеры даны только лимитирующие) (нажмите для увеличения): 1 - багажник, 2 - пята, 3 - основание шкворня, 4 - шкворень, 5 - крестообразный шарнир, 6 - кронштейн, 7 - подкос, 8 - чашка, 9 - вкладыш, 10 - барашковая гайка, 11 - рулевая втулка, 12 - стяжка

Узел крепления второго велосипеда (кронштейн) изготавливается из толстостенной трубки Ø 14 мм (возможно использовать подходящие части вилок старых велосипедов). Внешне кронштейн похож на мини-вилку с поперечиной и подкосом. Вершина дугообразной части и нижний конец подкоса привариваются к вырезным чашкам, надеваемым на рулевую втулку второго велосипеда. С помощью полой стяжки, двух вкладышей к барашковой гайки кронштейн крепится на рулевой втулке; в него обычным путем устанавливается руль. В качестве стяжки может быть использован стержень передней вилки старого велосипеда.

Построив и опробовав такой тандем, я остался им доволен; удобен, прост и надежен в эксплуатации.

Автор: В.Карпухин
