Биплан Кузнечик. Личный транспорт

Энциклопедия радиоэлектроники и электротехники / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

Построить свой самолет - это у меня мечта с детства. Однако осуществить ее я смог не так уж и давно, хотя путь в небо проложил еще в военной авиации, а дальше - на дельталете. Затем построил и самолет. Но недостаток опыта и знаний в этом деле дал и соответствующий результат - самолет так и не взлетел. Неудача не то чтобы отбила желание строить летательные аппараты, но остудила пыл основательно - уж очень много было потрачено времени и сил. А реанимировать это желание помог, в общем-то, случай, когда появилась возможность недорого приобрести некоторые части от списанного самолета Ан-2, известного больше в народе под названием "Кукурузник".

И приобрел-то всего лишь элероны с триммерами и закрылки. Но из них уже было можно изготовить крылья для легкого самолета-биплана. Ну а крыло - это почти полсамолета! Почему решил строить биплан? Да потому, что площади элеронов для моноплана было недостаточно. А вот для биплана - вполне хватило, и крылья из элеронов Ан-2 даже немного укоротил. Элероны стоят только на нижнем крыле. Изготовлены они из спаренных триммеров элеронов все того же самолета Ан-2 и подвешены на крыле на обычных рояльных петлях. Для повышения эффективности управления самолетом вдоль задней кромки элеронов сверху приклеены деревянные (сосновые) треугольные рейки высотой 10 мм и закрыты полосками обшивочной ткани.

Биплан "Кузнечик"

Самолет задумывался как учебнотренировочный, а по классификации относится к сверхлегким аппаратам (ультралайтам).

По конструкции самолет представляет собой одноместный одностоечный биплан с трехопорным шасси с хвостовым управляемым колесом. Подобрать какой-то прототип не смог, а потому решил проектировать и строить по классической схеме и, как говорят автомобилисты, - без дополнительных опций, то есть в простейшем варианте с открытой кабиной.

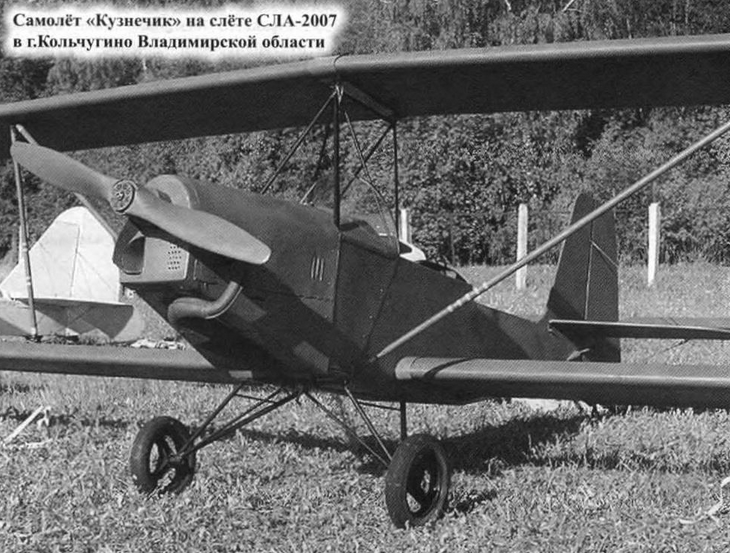

Самолет "Кузнечик" на слете СЛЛ-2007 в г. Кольчугино Владимирской области

Верхнее крыло "Кузнечика" приподнято над фюзеляжем (как парасоль) и закреплено чуть впереди кабины пилота на опоре, выполненной из дюралюминиевых труб (от тяг элеронов Ан-2) в форме наклонной пирамиды. Крыло - разъемное, состоит из двух консолей, стык между которыми прикрывается накладкой. Набор крыла - металлический (дюралюминиевый), обшивка - полотняная с пропиткой эмалитом. Законцовки и корневые части консолей крыла тоже обшиты тонким дюралюминиевым листом. Консоли верхнего крыла дополнительно подкреплены подкосами, идущими от узлов крепления межкрыльевых стоек к нижним лонжеронам фюзеляжа. Приемник воздушного давления закреплен на расстоянии 650 мм от конца левой консоли верхнего крыла. Консоли нижнего крыла - тоже отъемные, крепятся к нижним лонжеронам фюзеляжа (по бокам кабины). Зазоры между корневой частью и фюзеляжем прикрываются полотняными (пропитанными эмалитом) зализами, которые крепятся к консолям на липучих лентах - репейниках.

Угол установки верхнего крыла - 2 градуса , нижнего - 0. Поперечное V у верхнего крыла - 0, а у нижнего - 2 градуса. Угол стреловидности у верхнего крыла - 4 градуса, а у нижнего - 5 градусов.

Нижние и верхние консоли каждого крыла соединены между собой стойками, выполненными, как и подкосы, из дюралюминиевых труб от тяг управления самолета Ан-2.

Каркас фюзеляжа - ферменный, сварен из стальных тонкостенных (1,2 мм) труб наружным диаметром 18 мм. Его основа - четыре лонжерона: два верхних и два нижних. По бортам пары лонжеронов (один верхний и один нижний) соединены равным количеством и одинаково расположенными стойками и подкосами и образуют две симметричные фермы. Пары верхних и нижних лонжеронов соединены поперечинами и укосинами, но их количество и местоположение вверху и внизу зачастую не совпадают. Там же, где местоположение поперечин и стоек совпадает, они образуют рамы. Сверху над передними прямоугольными рамами приварены формообразующие дуги. Остальные же (задние) фюзеляжные рамы - треугольные, равнобедренные.

Летно-технические характеристики

• Масса пустого, кг.........110
• Скорость, км/ч: максимальная.........110
• крейсерская.........80-90
• взлетная.........50
• посадочная.........55
• сваливания.........45
• Площадь крыльев. м.........9
• Мощность двигателя, л.с.........40
• Запас топлива, л.........17
• Продолжительность полета, ч.........1,5
• Эксплуатационные перегрузки.........+3/-3

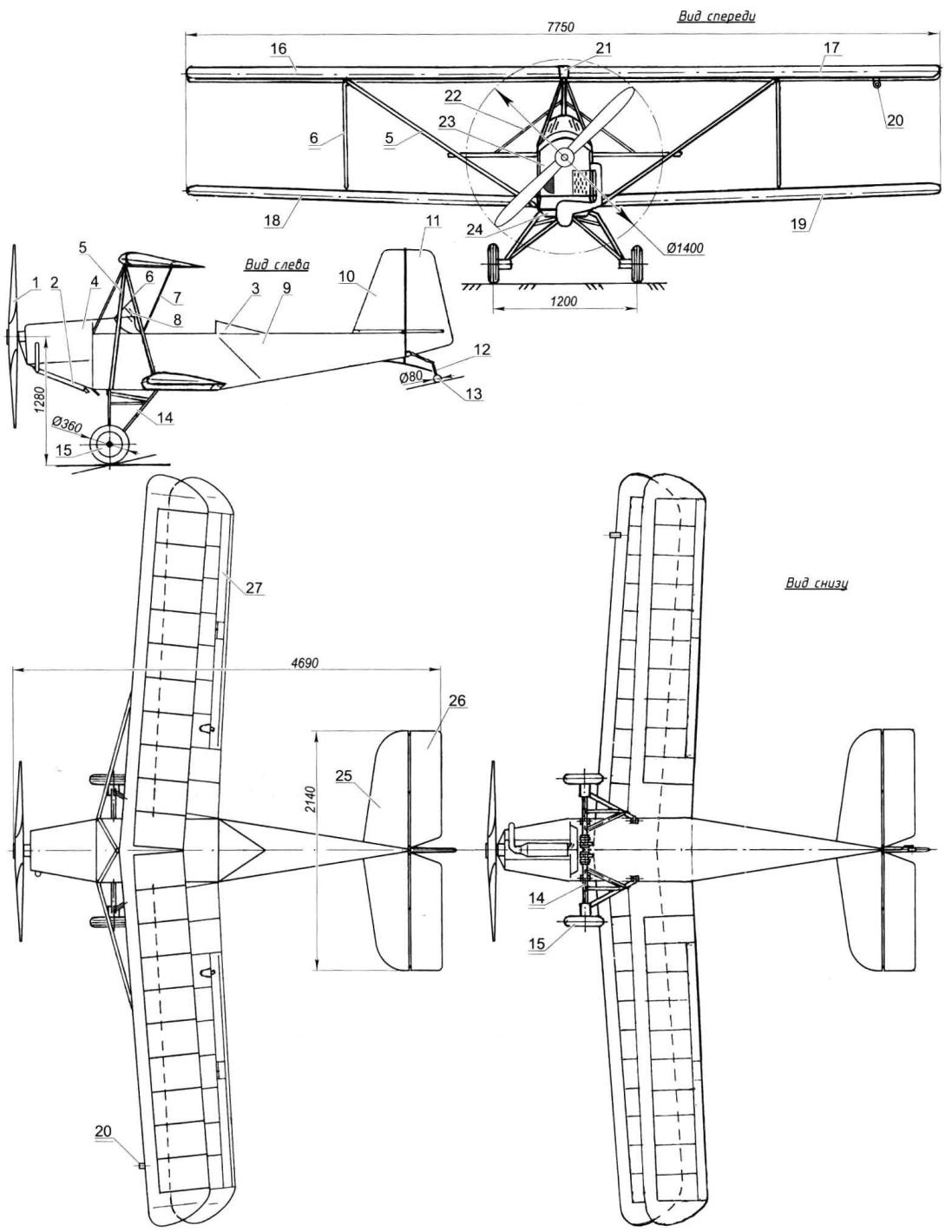

Биплан "Кузнечик" (нажмите для увеличения): 1 -воздушный винт (двухлопастный, моноблочный, Ø1400, t= 800); 2 - глушитель; 3 -обтекатель кабины летчика; 4-капот; 5 - подкос консоли верхнего крыла (2 шт.); 6 - стойка (2 шт.); 7-пилон верхнего крыла; 8 - прозрачный козырек; 9 - фюзеляж; 10-киль; 11 -руль поворота; 12-хвостовая опора; 13 - хвостовое рулевое колесо; 14-основная стойка шасси (2 шт.); 15-основное колесо (2 шт.); 16 - правая консоль верхнего крыла; 17-левая консоль верхнего крыла; 18 - правая консоль нижнего крыла; 19-левая консоль нижнего крыла; 20-приемник воздушного давления; 21 -накладка стыка консолей верхнего крыла; 22 - расчалка стабилизатора и киля (2 шт.); 23 - капот двигателя с воздухозаборником; 24 - газоотбойный щиток; 25 -стабилизатор (2 шт.); 26-руль высоты (2 шт.); 27-элерон (2 шт.)

Стальной сварной каркас фюзеляжа (нажмите для увеличения): 1-верхний лонжерон (труба Ø18x1, 2 шт.); 2 - нижние лонжероны (труба Ø18x1, 2 шт.); 3-опора ручки управления самолетом; 4 - хребтовая балка (2 шт.); 5 - четырехугольная рама (труба Ø18, 3 шт.); 6- формообразующая дуга первой и третьей рам (труба Ø18x1, 2 шт.); 7 - подкосы и раскосы (труба Ø18x1, по чертежу); 8 - проушины и ушки крепления и подвески конструктивных элементов (по потребности); 9 - трапеция крепления резинового шнурового амортизатора основной стойки шасси (труба Ø18x1); 10-треугольные рамы хвостовой части (труба Ø18х 1, 4 шт.)

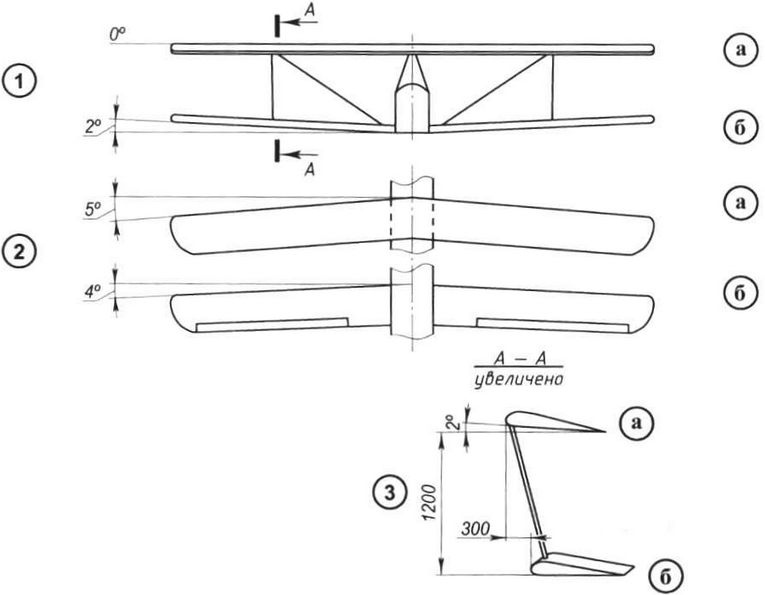

Углы установки консолей крыльев (а - верхнее крыло; б - нижнее крыло): 1-поперечное V; 2 - стреловидность крыльев; 3-угол установки

Каркас обтянут неотбеленной бязью, которая затем пропитывалась "эмалитом" домашнего приготовления - целлулоидом, растворенным в ацетоне. Это покрытие хорошо зарекомендовало себя среди самодеятельных авиаконструкторов. Передняя часть фюзеляжа (до кабины) с левой по полету стороны обшита панелями из тонкого пластика. Панели - съемные - для удобства доступа на земле к органам управления в кабине и под двигателем. Днище фюзеляжа - из дюралюминиевого листа толщиной 1 мм.

Хвостовое оперение самолета - классическое. Все его элементы - плоские. Каркасы киля, стабилизатора, рулей направления и высоты сварены из тонкостенных стальных труб диаметром 16 мм. Полотняная обшивка к деталям рам пришита, а швы проклеены дополнительно полосками из такой же бязевой пропитанной эмалитом ткани. Стабилизатор состоит из двух половинок, которые крепятся к килю. Для этого над фюзеляжем через киль близ передней кромки пропущена шпилька М10, а у задней кромки - трубчатая ось диаметром 14 мм. К корневым же стержням половин стабилизатора приварены ушки с секторными пазами, служащими для установки горизонтального оперения под требуемым углом, зависящим от массы пилота.

Каждая половина надевается ушком на шпильку и закрепляется гайкой, а трубка задней кромки - на ось и притягивается к килю расчалкой из стальной проволоки диаметром 4 мм.

От редакции. Для исключения самопроизвольного поворота стабилизатора в полете целесообразно вместо секторного паза в ушках выполнить несколько отверстий под шпильку.

Сейчас на самолете стоит винтомоторная установка с двигателем Уфимского моторного завода УМЗ 440-02 (такими моторами завод комплектует снегоходы "Рысь") с планетарным редуктором и двухлопастным винтом. Двигатель объемом 431 см3 мощностью 40 л.с. с числом оборотов до 6000 в минуту воздушного охлаждения, двухцилиндровый, двухтактный, с раздельной смазкой, работает на бензине, начиная с Аи-76. Карбюратор - К68Р. Система воздушного охлаждения - хотя и самодельная, но эффективная. Выполнена по такой же схеме, как у авиационных двигателей "Вальтер-Минор": с воздухозаборником в форме усеченного конуса и дефлекторами на цилиндрах.

Моторама: 1 - лонжерон (стальная труба 30x30x2,2 шт.); 2-удлинитель лонжерона (труба O22,2 шт.); 3 - поперечина (стальной лист s4); 4 сайлентблок (4 шт.); 5 - ушко крепления подкоса (стальной лист s4,2 шт.); 6 - опорная дужка капота (стальная проволока O8); 7 подкос (труба Ø22, 2 шт.)

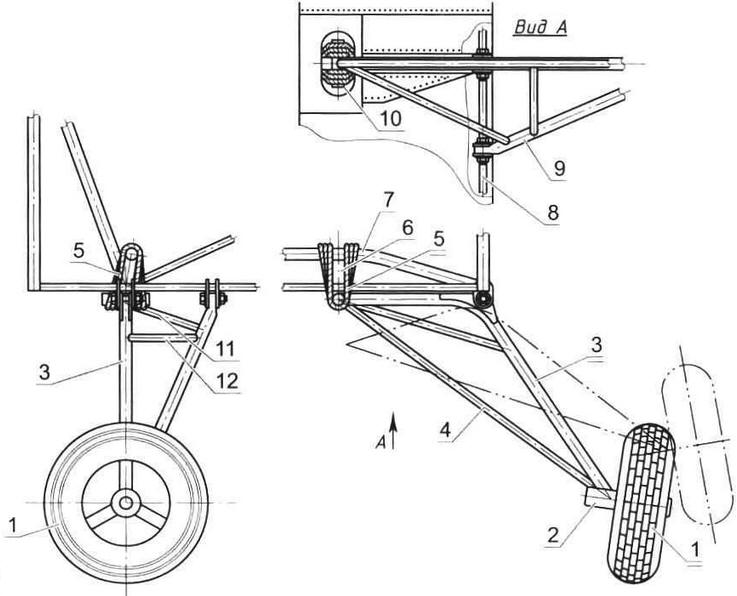

Основная опора шасси: 1 - колесо (Ø360, от мини-мокика); 2 - ступица колеса; 3-основная стойка (стальная труба Ø30); 4 - основной подкос (стальная труба Ø22); 5 - амортизатор (резиновый жгут Ø12); 6 - ограничитель хода основной стойки (трос Ø3); 7 - трапеция крепления амортизатора (элемент фермы фюзеляжа); 8 - ферма фюзеляжа; 9 - дополнительная стойка шасси (стальная труба Ø22); 10 - захват амортизатора (труба Ø22); 11 -- дополнительный подкос (стальная труба Ø22); 12 - связь стоек (стальная труба Ø22)

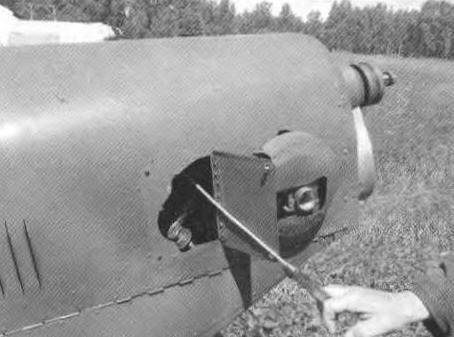

С правой стороны капота - окно для воздушного фильтра карбюратора двигателя и пусковое устройство двигателя

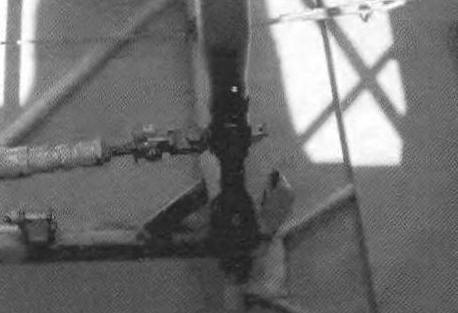

Ручка управления самолетом

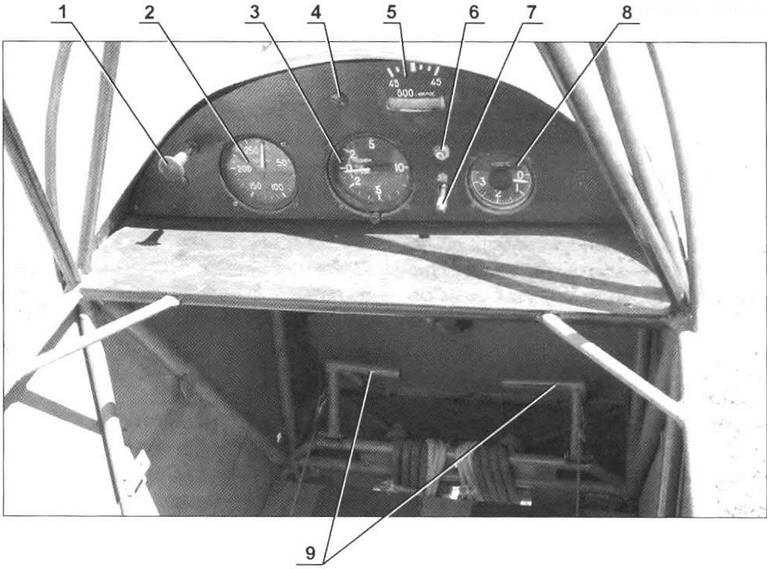

Приборная доска (внизу хорошо видны педали управления рулем направления и хвостовым колесом на трапеции и резиновый шнуровой амортизатор основных стоек шасси) (нажмите для увеличения): 1 - ручка управления дроссельной заслонкой карбюратора; 2-указатель горизонтальной скорости; 3 - вариометр; 4-винт крепления приборной доски (3 шт.); 5-указатель поворота и скольжения; 6-лампочка сигнализации отказа двигателя; 7-тумблер включения зажигания; 8-датчик температуры головок блоков цилиндров; 9 - педали управления рулем направления

Раньше на самолете стоял модернизированный двигатель от подвесного лодочного мотора "Вихрь" мощностью только 30 л.с. и клиноременной передачей (передаточное отношение 2,5). Но и с ними самолет летал уверенно. А вот тянущий двухлопастный моноблочный (из соснового переклея) самодельный винт диаметром 1400 мм и шагом 800 мм так пока и не поменял, хотя и планирую его заменить более подходящим. Планетарный редуктор с передаточным отношением 2,22... новому двигателю достался от какой-то иномарки. Глушитель для двигателя изготовлен из десятилитрового баллона пенного огнетушителя. Топливный же бак вместимостью 17 литров - из бака старой стиральной машины - он из нержавеющей стали. Установлен за приборной доской. Капот - из тонколистового дюралюминия. Он имеет по бокам решетки для выхода нагретого воздуха и справа еще лючок с крышкой для вывода шнура с рукояткой - ими осуществляется запуск двигателя.

Винтомоторная установка подвешена на простой мотораме в виде двух консолей с подкосами, задние концы которых закреплены на стойках передней рамки-шпангоута каркаса фюзеляжа.

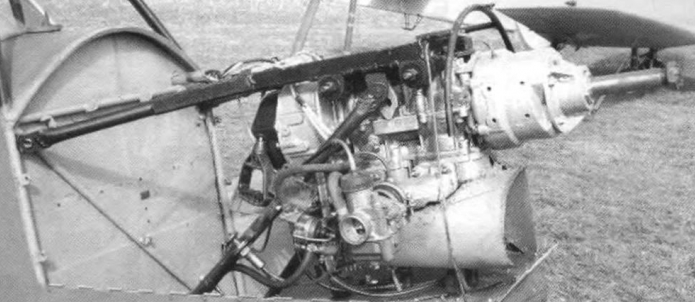

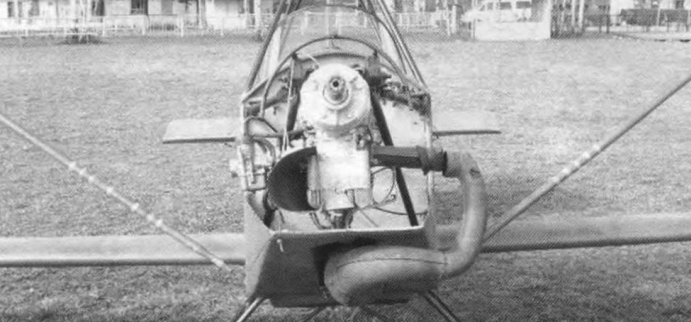

Двигатель УМЗ 440-02 от снегохода "Рысь" хорошо вписался в контуры фюзеляжа и обеспечил самолету неплохие летные данные

Электрооборудование самолета - 12-вольтовое.

Основные стойки шасси сварены из отрезков стальной трубы диаметром 30 мм, а их подкосы - из трубы диаметром 22 мм. Амортизатор - резиновый шнур, намотанный на передние трубы стоек и трапецию каркаса фюзеляжа. Колеса основных стоек шасси - нетормозные диаметром 360 мм - от мини-мокика, у них усилены ступицы.

Задняя опора имеет амортизатор рессорного типа и управляемое колесо диаметром 80 мм (от авиационной стремянки).

Управление элеронами и рулем высоты - жесткое, от ручки управления самолетом через тяги из дюралюминиевых трубок; рулем направления и хвостовым колесом - тросовое, от педалей.

Постройка самолета была завершена в 2004 году, и его испытал летчик Е.В. Яковлев. Самолет прошел техническую комиссию. Совершал достаточно продолжительные полеты по кругу около аэродрома. Запаса топлива в 17 литров вполне хватает примерно на полтора часа полета с учетом аэронавигационного запаса.

Весьма полезные советы и консультации при строительстве самолета мне давали два Евгения: Шерстнев и Яковлев, за что я им очень благодарен.

Автор: С.Занюков
