Автомобиль-купе Пегас. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

Автомобильная студия "Пегас", строящая одноименные автомобили, основана в Ярославле в 2003 году Вадимом Шустровым. В то время он только что закончил Ярославский политехнический университет. Но за плечами у него был опыт тесного общения с ребятами из дизайнерских бюро МАМИ и НАМИ. К созданию своего автомобиля его вдохновили машины марки Pegaso, производившиеся мелкими сериями в 1950 - 1960 годы в Испании. Кроме того, Вадиму нравились английские спортивные автомобили, изготавливаемые по технологии kitcar.

Вадим Шустров задумал построить легкое и компактное двухместное купе с использованием комплектующих от серийных легковых автомобилей. Этот подход позволял сделать оригинальный автомобиль из максимально доступных агрегатов и узлов. В случае необходимости было возможно изменить комплектацию и применить более совершенные агрегаты и узлы. Базовым донором для будущей машины послужил автомобиль "Ока".

Предварительно был прорисован лишь эскиз автомобиля в профиль, отдаленно напоминавший профиль испанских машин, и выполнен черновой макет из пластилина. Важной частью работы стало изготовление посадочного макета из дерева и металла, который позволял определиться с габаритами рамы и компоновкой автомобиля в целом. Посадочный макет снизу имел форму "корыта", образованного высокими порогами и днищем, в районе лобового стекла и сверху для макетных целей была использована часть крыши от "горбатого" ЗАЗ-965. Внутрь помещались каркасы сидений, за которыми сформированы дуги безопасности. Смещением сидений были найдены оптимальная посадка, положение рулевого колеса и педалей.

Переднюю и заднюю подвески автомобиля предполагалось использовать от передней подвески автомобиля "ОКА" с некоторыми изменениями. На посадочном макете имелся специальный подрамник, с точками крепления подвески, рулевой рейки и силового агрегата. Кроме того, серийная "ОКА" имеет в снаряженном состоянии развесовку, по осям близкую к идеальной 50/50. Этот момент сказался на геометрии ее подвески -в ней нет значительных изменений. Таким образом, чтобы сформировать шасси будущего автомобиля, необходимо было снабдить раму точками крепления стандартных подрамников и использовать их в качестве кондукторов при сварке. На макете с помощью подвесок, установленных на подрамники, была найдена база будущего автомобиля. Колесная колея была расширена до 1290 мм по сравнению с 1210 мм у донора.

Строительство посадочного макета завершилось созданием рамы для шасси автомобиля, состоящей из трех базовых частей: центральной - с интегрированным каркасом безопасности (экипажная часть), фронтальной - с подрамником, передней подвеской и рулевым управлением, задней части - с подрамником, задней подвеской и силовым агрегатом. Материалом для рамы послужили трубы прямоугольного, квадратного и круглого сечения разных размеров и стальной лист толщиной 1мм для формирования высоких порогов, днища автомобиля и противопожарной переборки между мотором и салоном. Масса рамы - 90 кг.

На сваренной раме было предварительно собрано шасси и установлено на подмодельную плиту, и начались работы по созданию внешности кузова. По сути, форма крыши и лобового стекла, границы дверных проемов и положение колес были найдены, оставалось сформировать все это в эстетичный кузов. Для формирования крыльев были сделаны специальные конусные макеты, закрепленные над колесами, сформированы из фанеры очертания радиаторной решетки и обрамления номерного знака. Фары взяты от автомобиля "Дэу Матиз", задние фонари - от "Фольксваген Нью Битл". Оптика была закреплена на свои места и задала форму поверхностей кузова по углам. Дальнейшие линии выводились с помощью фанерных шаблонов и скульптурного пластилина. Размещение шасси на подмодельной плите позволяло видеть форму автомобиля, оценивать и корректировать ее по необходимости. Это были классические макетные работы в масштабе 1:1.

Основные данные автомобиля "Пегас-купе"

• Схема компоновки.........заднемоторное двухдверное купе
• Снаряженная масса автомобиля.........500 кг
• Полная масса автомобиля.........640 кг
• Развесовка в % по осям с двумя пассажирами "перед/зад.........45/55.
• Габаритные размеры: длина.........3170 мм
• ширина.........1535 мм
• высота.........1150 мм
• Мощность двигателя.........48 л.с. (35 кВт)
• Максимальная скорость.........150 км/ч
• Время разгона до 100 км/ч.........12с
• Объем топливного бака.........30 л

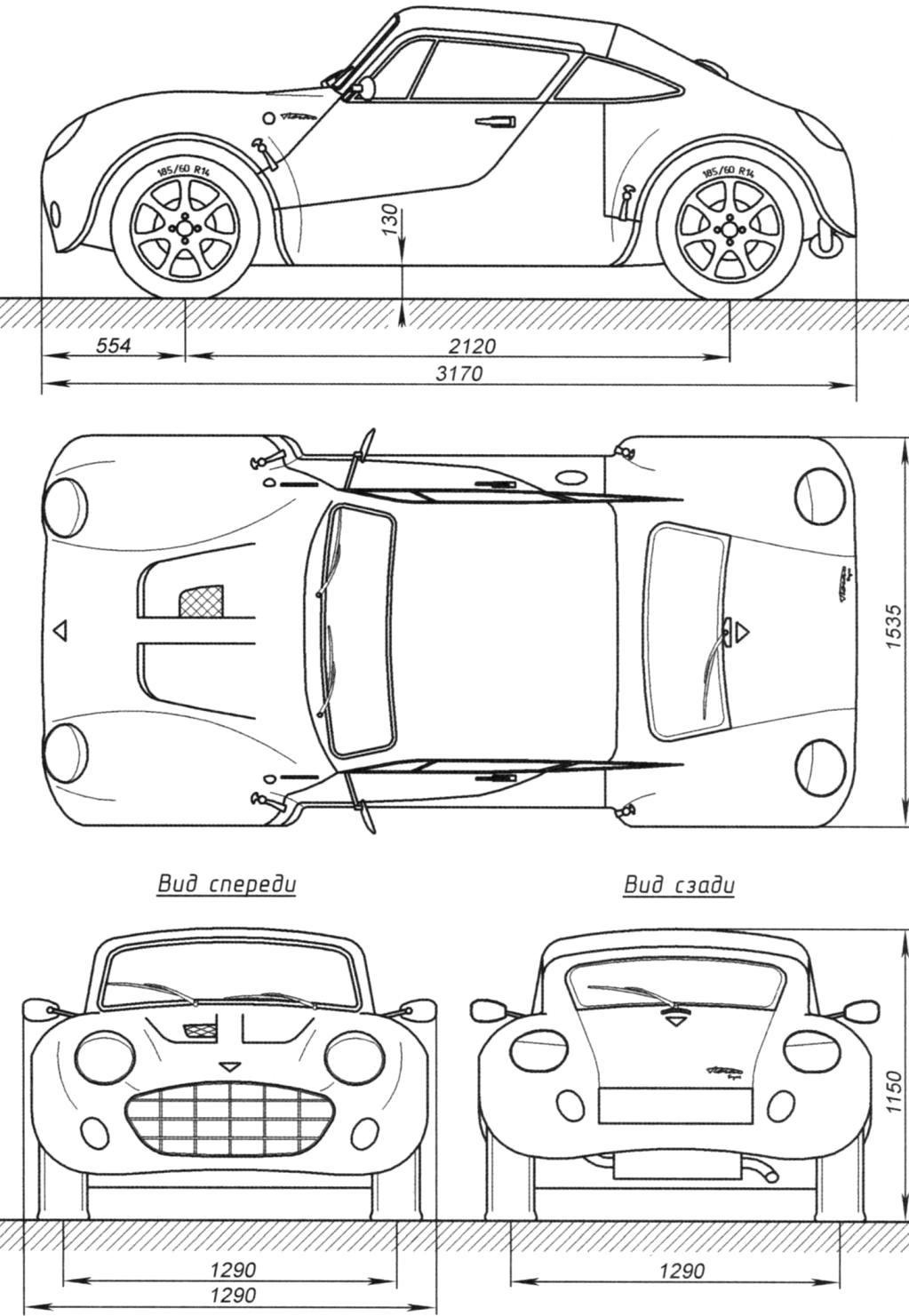

Автомобиль-купе "Пегас": общий вид и основные геометрические размеры (нажмите для увеличения)

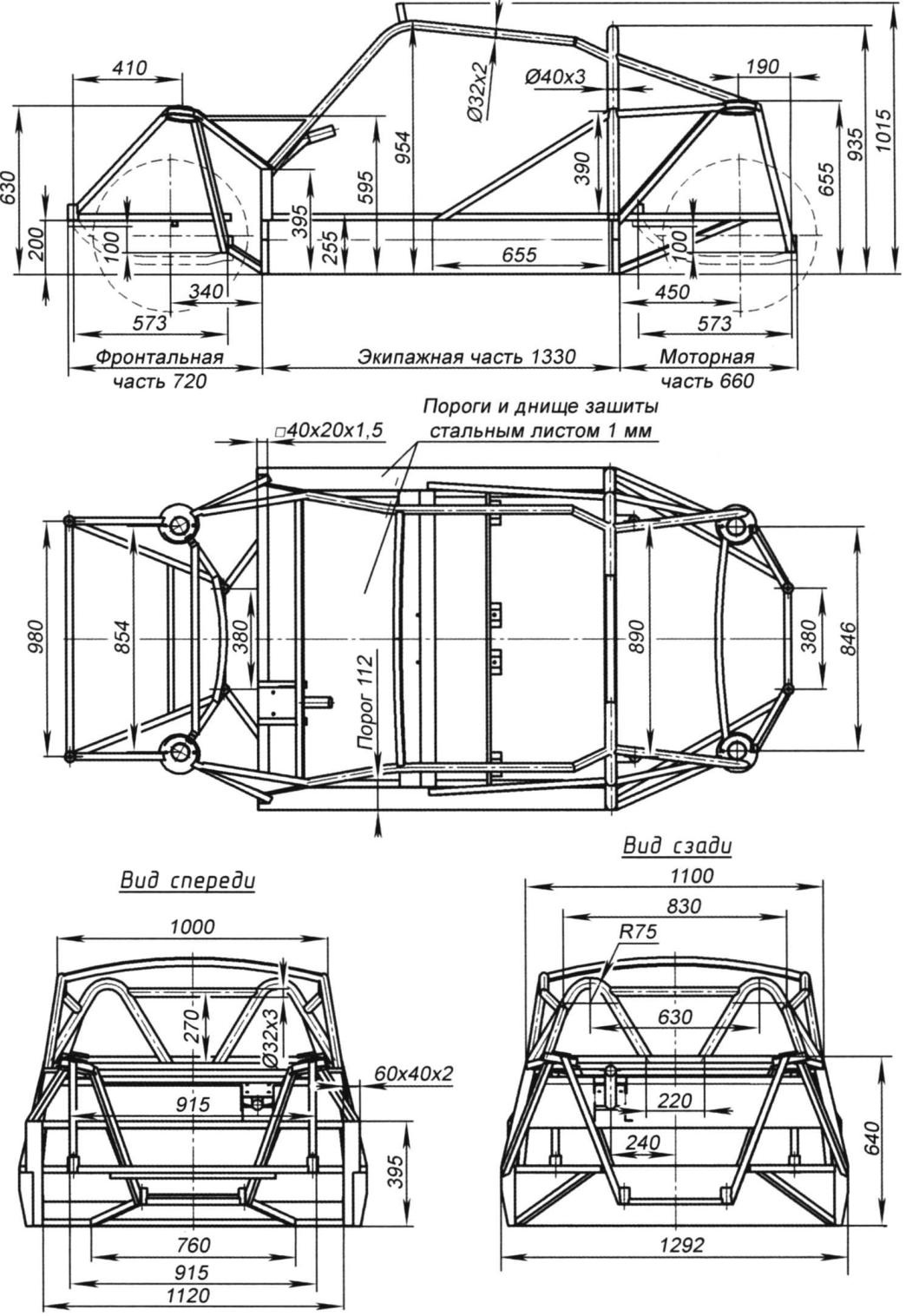

Рама автомобиля "Пегас" (нажмите для увеличения)

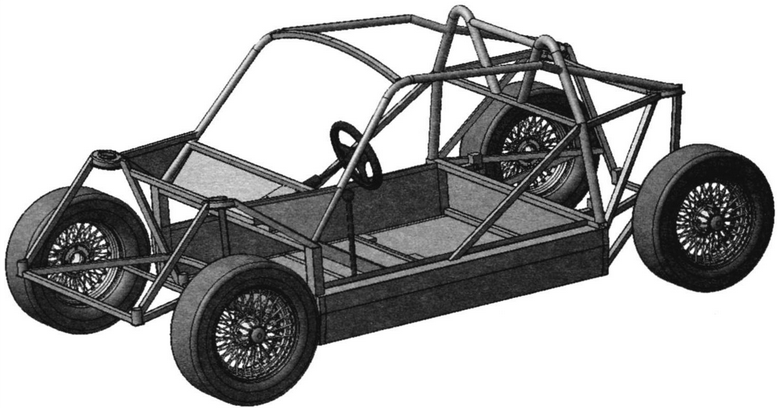

Компьютерная модель шасси

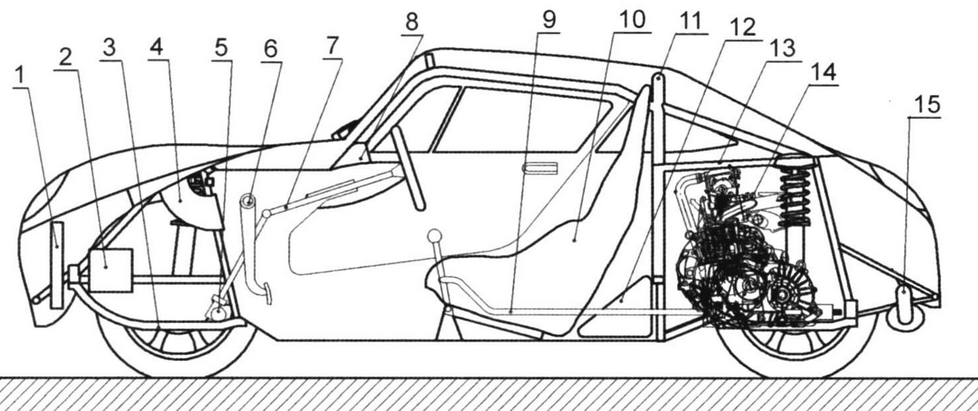

Компоновка "Пегаса" (нажмите для увеличения): 1 - радиатор; 2 - аккумуляторная батарея; 3 - подрамник подвески; 4 - печка; 5 - рулевая рейка; 6 - педальный узел; 7 - сочлененный рулевой вал; 8 - приборная панель; 9 - тяга рычага КПП; 10 - спортивные сиденья-ковши; 11 - интегрированный каркас безопасности; 12 - топливный бак; 13 - задняя полка; 14 - силовой агрегат; 15 - выхлопная система

Результатом работы над кузовом явился макет автомобиля из пластилина в натуральную величину, расчлененный рисками на детали. С этого макета были сняты черновые матрицы, а по ним выклеены черновые детали из стеклопластика. После этого с рамы был снят весь пластилин, установлены черновые детали из стеклопластика, смоделированы элементы интерьера, шарниры и замки открывающихся панелей. Далее выводились зазоры между панелями, черновые детали покрывались грунтом и шпаклевались, затем красились. С выровненных панелей кузова были сняты чистовые матрицы, по которым затем выклеивались чистовые детали кузова.

Кузов состоит более чем из десятка неподвижных и откидывающихся панелей: капота и крышки багажника, крыши, двух боковин, пары дверей (склеены из двух частей) и еще нескольких более мелких элементов. Толщина стеклопластиковых панелей - 4 мм. Связующим послужила не дающая усадки, достаточно текучая, не сильно токсичная эпоксидная композиция "Этал-370". Массивные откидывающиеся панели капота и крышки багажника для большей жесткости имеют местами структуру сэндвича: стеклопластик (3 мм) - пенопласт (10 мм) - стеклопластик (2 мм). Внешняя поверхность панелей сформирована слоем полиэфирного гелькоата толщиной 0,5 мм, затем идут два слоя стеклоткани плотностью 220 г/м2, потом -три слоя стеклорогожи плотностью 300 г/м2. Общий вес кузовных панелей - около 65 кг.

По окончании работ над кузовом возобновились работы над шасси. Базовые детали подвесок от ВАЗ-1111 подверглись изменениям: на ступицах колес применены четыре шпильки вместо трех, для расширения колеи установлены колесные диски диаметром 14 дюймов с проставками толщиной 20 мм. Установлены амортизаторные стойки и пружины фирмы "Плаза", изначально предназначенные для "Оки" с кольцевого чемпионата среди юниоров. Ход сжатия/отбоя передней подвески составляет 50/50 мм, ход сжатия/отбоя задней подвески -60/60 мм. Центры крена подвесок приближены к поверхности дороги, что способствует минимальному рысканию на неровностях дороги, В передней подвеске применен стабилизатор поперечной устойчивости и увеличен продольный угол амортизаторной стойки (кастор) до 6 градусов (для стабилизации управляемых колес). Подобные настройки подвески с минимальным ходом подходят лишь для гладких трасс, для дорог с большими неровностями они слишком жесткие.

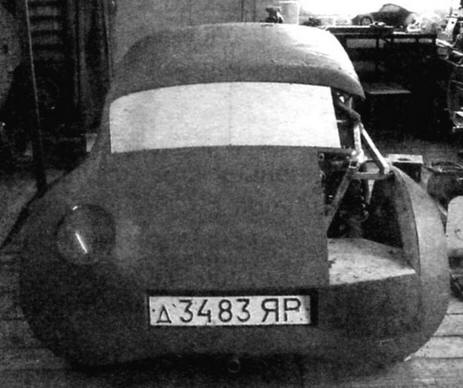

Макет кузова

Ход отбоя спереди 50 мм / сзади 60 мм

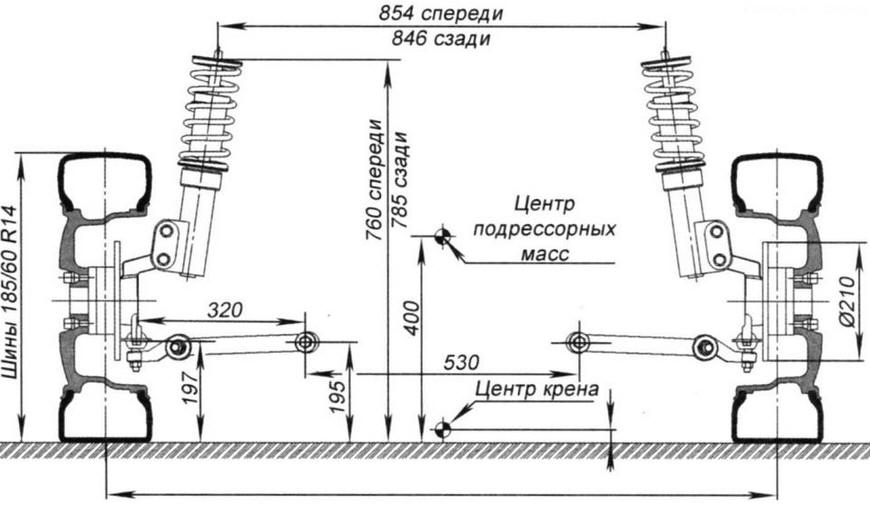

Конструкция передней и задней подвесок (нажмите для увеличения)

Силовой агрегат "Оки" также подвергся изменениям. Стандартный объем мотора был увеличен до 850 см3, применен новый распределительный вал и выпускной коллектор, что позволило увеличить мощность с 33 л. с. до 48 л. с.

Радиатор системы охлаждения двигателя и печка расположены в передней части машины. Охлаждающая жидкость поступает к ним по трубам, идущим внутри правого порога автомобиля. Два связанных между собой топливных бака в виде скругленных треугольных призм общей емкостью 30 литров сварены из алюминия и находятся на полу сзади за сиденьями.

В коробку передач установлен дифференциал повышенного трения для исключения пробуксовки колес. Также применена главная пара с передаточным числом 4,54 для компенсации увеличенного диаметра колес. Переключение передач осуществляется тягой, проходящей под коробкой передач.

Тормозная система - двухконтурная "перед - зад", оснащена вакуумным усилителем, дисковыми тормозами на всех колесах и регулятором давления. Ручной тормоз, как и привод сцепления, - гидравлический и воздействует на задние колеса.

Рулевое управление адаптировано от "Оки", с применением карданной передачи на рулевом валу. Рулевое колесо выполнено в классическом стиле со стальной ступицей и ободом из дерева.

На панели использованы спортивные приборы с белыми шкалами от ВАЗ-2106. Верхняя часть панели с козырьками сделана из стеклопластика и обшита черной кожей, нижняя часть покрыта лакированной деревянной накладкой. Ручка рычага переключения КПП сделана из дерева. Интерьер салона обтянут черным карпетом, спортивные сиденья-ковши изготовлены из стеклопластика в черном гелькоуте с кожаными сегментными вставками. Оба сиденья оснащены трехточечными инерционными ремнями безопасности. Непосредственно над двигателем расположена откидывающаяся вверх полка, сделанная из фанеры, которая позволяет осуществить доступ к мотору, а в сложенном состоянии служит для хранения в салоне легких вещей. На полу в нишах под сиденьями сделаны крепления для аптечки и огнетушителя.

Для вентиляции салона предусмотрены поворотные форточки в окнах дверей, стекла дверей не опускаются. Сами стекла дверей и заднее стекло выполнены из поликарбоната толщиной 3 мм, лобовое стекло - из триплекса. Двери открываются вверх и вперед на газовых упорах. Посадка внутрь требует специальной сноровки, так как проем все-таки мал, но сидеть внутри достаточно уютно, несмотря на минимальный объем пространства. Передний и задний капоты полностью откидываются для доступа к агрегатам автомобиля. В закрытом состоянии они, в дополнение к замкам, фиксируются по краям резиновыми застежками. В целом автомобиль очень плотно скомпонован.

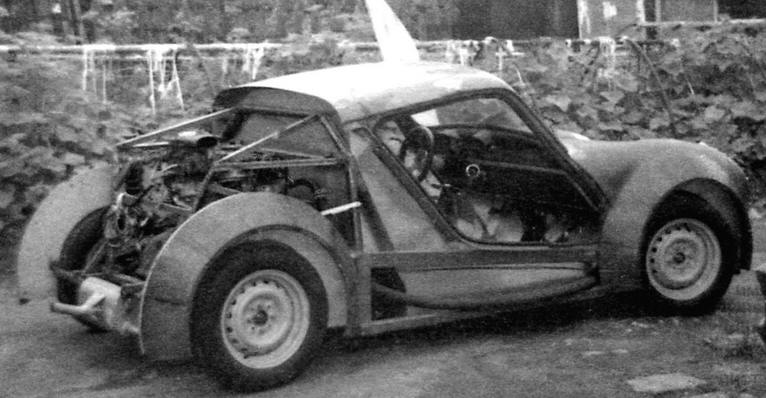

Изготовление кузова

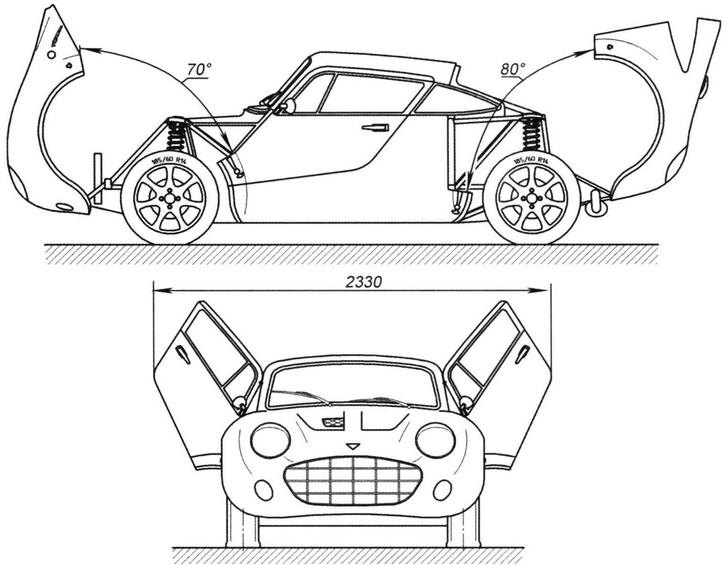

Схема открытия крышки багажника (впереди), капота моторного отсека (сзади) и дверей (по бокам)

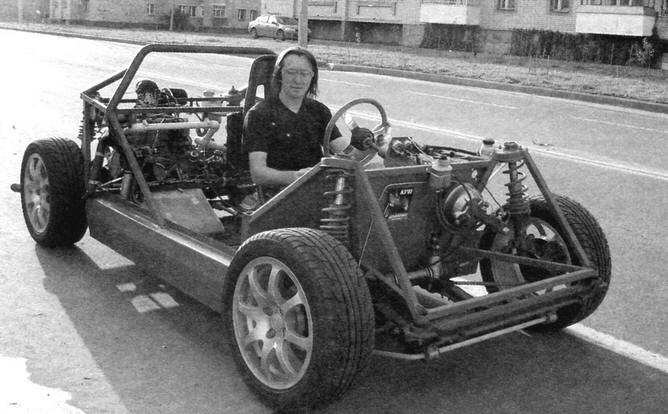

Испытания шасси

Салон и приборная панель автомобиля

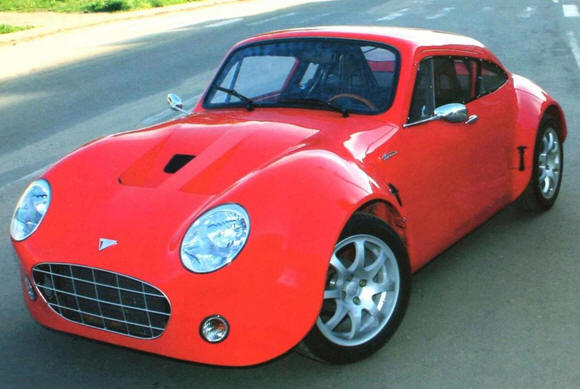

Автомобиль "Пегас" (вид сзади - сигнальные фонари от "Фольксваген-Жук")

Кузов автомобиля окрашен в ярко-красный цвет акриловой краской, поверх нанесен еще слой лака. После покраски кузовные панели отполированы, что придает большую глубину цвету.

Динамика автомобиля, несмотря на небольшой двигатель, подобает современному гражданскому автомобилю. Классическая схема с задним приводом, развесовка 45/55 и острое рулевое управление оставляют приятное впечатление от езды на автомобиле. На педаль газа он реагирует уверенным разгоном. При торможении машина интенсивно тормозит благодаря дисковым тормозам на всех колесах. Усилие на педали тормоза легко дозируется при помощи пневмоусилителя.

В прямолинейном движении на дороге автомобиль ведет себя стабильно, благодаря настройкам подвески и значительному углу кастора управляемых колес. Подвеска колес с малыми ходами хорошо проглатывает небольшие неровности и трещины дороги, но на больших неровностях проявляет излишнюю жесткость. В повороте автомобиль почти не кренится, благодаря низко расположенному центру масс. При превышении скорости в быстром повороте машину равномерно сносит на внешнюю траекторию, что соответствует нейтральной поворачиваемости. Именно такое поведение автомобиля ценят участники любительских кольцевых заездов.

В целом, надо признать, что "Пегас" соответствует по ощущениям классической спортивной машине 1960-х годов как по внешнему виду, так и по ездовым качествам. Этому же способствуют стилизованные под ретро органы управления.

Представленный автомобиль похож на классический "Порше 356 Спидстер". Сегодня подобные автомобили превратились в дорогую игрушку для коллекционеров, любителей классических кольцевых гонок и просто в автомобиль выходного дня.

Автор: А.Жилин
