Пневмопарусник. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

При всех своих преимуществах надувная лодка любой конструкции имеет одни и те же общие недостатки: коротышки веслица, черепаший ход и плохую управляемость. От всех них разом нам удалось избавиться, приспособив свою лодку "Нырок-4" под парус: с ним она стала и резвее и послушнее. А собственно дооборудование оказалось достаточно простым и компактным, то есть вписалось в удобства, характерные для надувных лодок.

Для оснащения "Цирка" использован треугольный парус от виндсерфера, вместе с мачтой и гиком, но с некоторыми доработками. Площади паруса - около трех квадратных метров - вполне хватает для обеспечения хорошего хода, в то же время сохраняется необходимая устойчивость лодки на воде. Полотнище выкраивается но чертежам, рекомендуемым для виндсерфера.

Мачта делается составной, из двух дюралюминиевых труб диаметром 30 мм и толщиной стенки 5 мм; длина мачты - 2,3 м.

Наибольшим трансформациям подвергается гик виндсерфера. Он собирается из изогнутых бамбуковых палок длиной 1,5 м или скрепленных попарно алюминиевых трубок Ø 25 мм и толщиной стенки 3 мм. Они образуют две половины гика, соединяемые между собой двумя отрезками толстостенного резинового шланга, согнутого пополам и надвинутого одновременно на оба конца дуг гика. Такая конструкция отличается простотой и надежностью в работе.

Мачта, а также гик, если он выполняется из дюралюминиевых трубок, для непотопляемости имеют на концах пенопластовые пробки-заглушки.

Для стабилизации движении лодки под парусом потребуется еще два боковых шверца. Они могут быть изготовлены из листового дюралюминия подходящей толщины (или с ребрами жесткости), а также из толстой фанеры. Шверцы устанавливаются по обеим сторонам лодки непосредственно на лопасти весел, для чего в шверцах имеются соответствующие отверстия. А сами весла стыкуются посредством деревянного (или дюралюминиевого) степса, имеющего специальные отверстия под ручки весел, а также вертикальный колодец пол мачту: таким образом, он является центральным монтажным узлом.

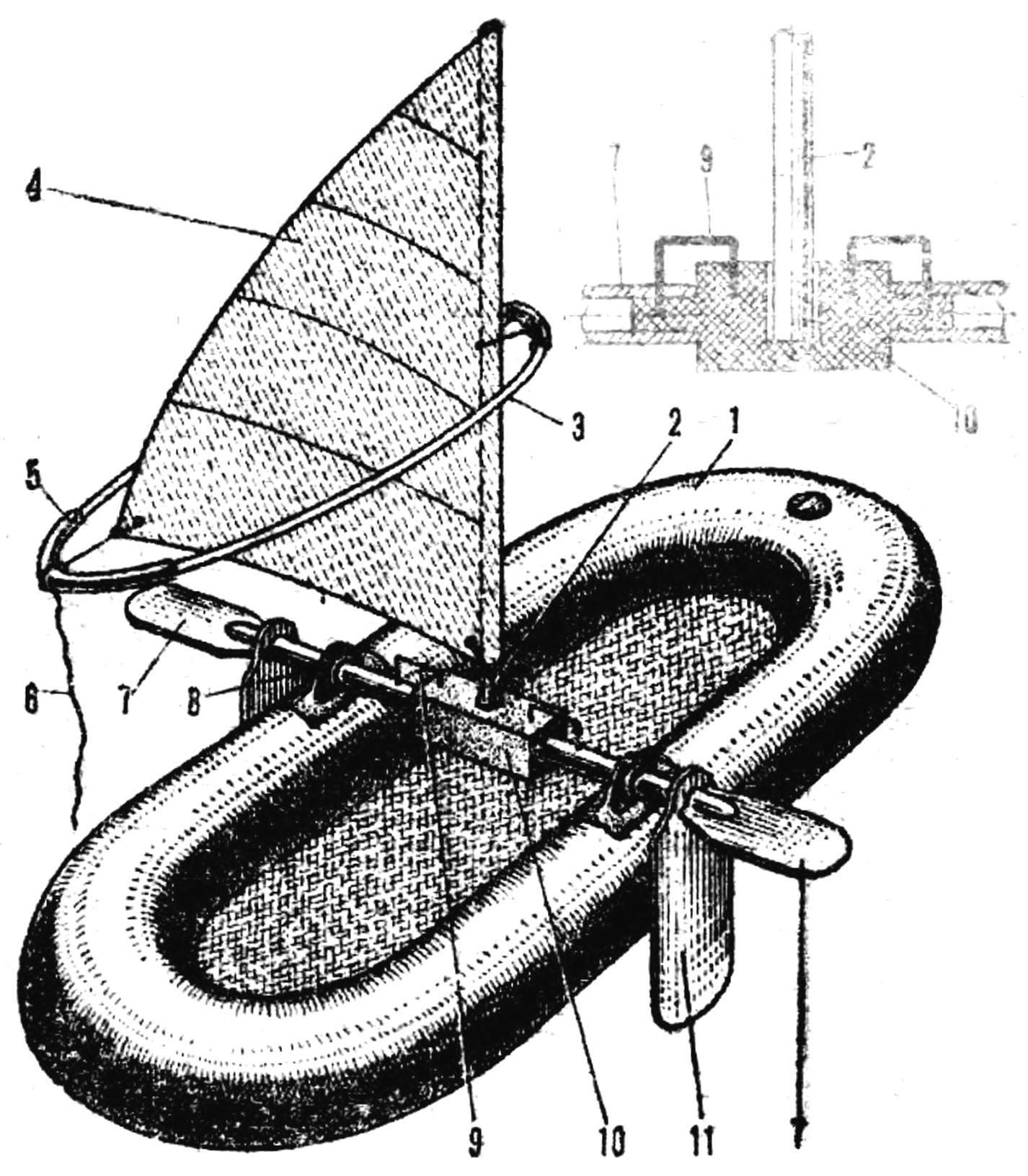

И надувная и парусная (нажмите для увеличения): 1 - резиновая лодка, 2 - мачта, 3 - гик, 4 - парус, 5 - шланг - соединитель гика, 6 - гика-шкот, 7 - весло, 8 - резиновые уключины, 9 - соединительные скобы (Д16, Ø 7 мм), 10 - степс, 11 - шверц

Вся сборка может производиться непосредственно в лодке. От весел берутся лопастные части; на них навешиваются шверцы так. что в их прорези заходят расширяющиеся части лопастей весел; ручки весел вводятся через резиновые уключины лодки в степс и закрепляются барашковыми болтами. Затем собираются мачта и гик; конец мачты устанавливается в степс. Вся конструкция получается одновременно и жесткой и гибкой: продольное смещение нейтрализуется упором шверцев в бока лодки, а у мачты возможен наклон только вперед или назад. При этом она удерживается одной рукой, а вторая за гика-шкот управляет парусом: все это напоминает "работу" на виндсерфере, только вместо положения "стоя" - "сидя". При отклонении мачты поворачивается шаерцбалка - степс с веслами, тогда соответственно перемещаются вперед или назад концы лопастей шверцев. Удерживая гика-шкот и отклоняя мачту, мы не только регулируем силу тяги, но и смещаем центр парусности относительно центра бокового сопротивления - разворачиваем лодку в нужном направлении. Разложение сил при этом происходит таким образом, что усилие, необходимое для удерживания мачты, незначительное; кроме того, можно управлять и вдвоем, разграничив обязанности.

Все детали оснастки должны выполняться так, чтобы отвечать требованиям непотопляемости, так как сборка, как мы уже говорили, может выполняться на плаву, впрочем, и разборка тоже. Степс и шверцы укладываются в мешок, входящий в комплект лодки, а длинномерные гик и трубки мачты - в специальный узкий чехол.

Конечно, у этой конструкции есть свои недостатки. И прежде всего то, что при управлении необходимо постоянно держать в руках гика-шкот и мачту. Правда, это неудобство компенсируется спортивным интересом к самому управлению. Чего не скажешь о захлестывании через борт лобовой волны в лодку. Однако здесь тоже можно найти выход, уменьшая скорость или сконструировав на носу лодки простейший съемный волноотбойник.

Авторы: В.Бороздинов, Г.Бороздинов
