Мною лет члены кружка Северской средней школы № 44 Краснодарского края занимаются конструированием малогабаритных сельскохозяйственных машин. Ребята прекрасно понимают важность такого рода творческого поиска, поскольку на собственном опыте испытали трудности, связанные с ручной обработкой почвы. Колхозам и совхозам проще: для обработки их громадных полей созданы комплексы механизмов. Для малых участков таких машин практически не существует лопата, тяпка, грабли - вот, пожалуй, и вся механизация на пришкольной или опытнической делянке.

Приведение этого труда в соответствие с уровнем современной сельскохозяйственной техники - вот главная перспектива конструкторских разработок юных техников. Работа эта сложна и трудоемка. Ребятам приходится не только углубляться в специфику проблем механизации сельскохозяйственного производства и агротехники, много сил уходит на поиск необходимых материалов, деталей и двигателей для задуманных механизмов. Из-за этого зачастую приходится подгонять идею под те агрегаты и детали, что окажутся под рукой. Это, конечно, существенно влияет на конечный результат. Но... есть в этой непрерывной "войне" с препятствиями и свой положительный аспект. Ребята приучаются таким образом смело экспериментировать. Они многократно проверяют на практике качество работы придуманных механизмов, оценивают их плюсы и минусы, а затем ставят перед собой новые, более сложные задачи.

Характерно, что из всех выполненных за минувшие годы работ наиболее удачными получились те, в которых поначалу содержалось наибольшее число конструкторских промахов. Дело, как нам кажется, в том, что выявленная ошибка всегда подсказывает, на каком направлении следует сосредоточить дальнейший поиск. Так, например, при испытании самоходного плуга ребята пришли к выводу, что преодолеть сопротивление почвы, возникающее при вспашке отвальным плугом, можно только противопоставив ему вес механизма Однако с увеличением веса он перестает быть малогабаритным и тем более ручным. Следовательно, нужна принципиально новая конструкция пашущего узла. И она была найдена: вместо плуга стала работать фреза - вращающиеся ножи, изогнутые по специальной схеме.

Накопившийся опыт подсказал и другой путь разработок. На протяжении ряда лет юные механизаторы занимались конструированием агрегатов, имеющих лишь одно целевое назначение, приспособленных для выполнения лишь строго определенных работ: вспашка, боронование, культивация и т. д. В конце концов нехватка двигателей натолкнула на мысль: пора подумать о создании универсальной сельхозмашины или серии механизмов с переносным двигателем. Эта идея кардинально изменила направление их творческого поиска.

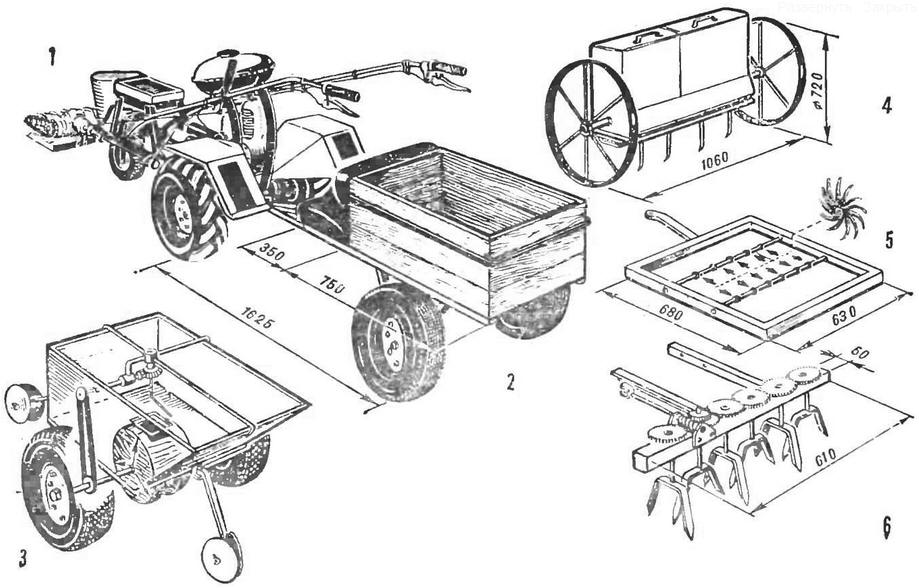

Рис 1. Универсальная сельскохозяйственная машина УСММ-2 "Золушка" (базовая модель) с комплектом прицепных и навесных приспособлений (нажмите для увеличения): 1 - роторная косилка, 2 - транспортная тележка, 3 - агрегат для высадки картофеля, 4 - зерновая сеялка, 5 - механическая мотыга-рыхлитель, 6 - рыхлитель с вращающимися ножами

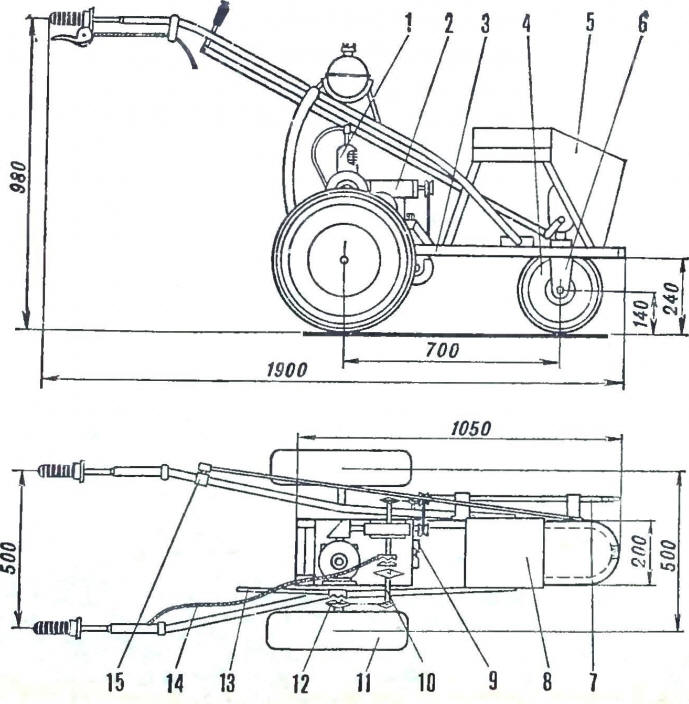

Рис. 2. Компоновка "Золушки" в трехколесном варианте: 1 - двигатель от бензопилы "Дружба", 2 - червячный редуктор, 3 - рама, 4 - переднее колесо, 5 - кожух колеса, 6 - вилка, 7 - вал отбора мощности, 8 - инструментальный ящик, 9 - кулачок, 10 - промежуточный вал, 11 - ведущее колесо, 12 - муфта сцепления, 13 - раздвижная рукоятка, 14 - трос управления, 15 - рулевой рычаг (на плановой проекции топливный бак условно не показан)

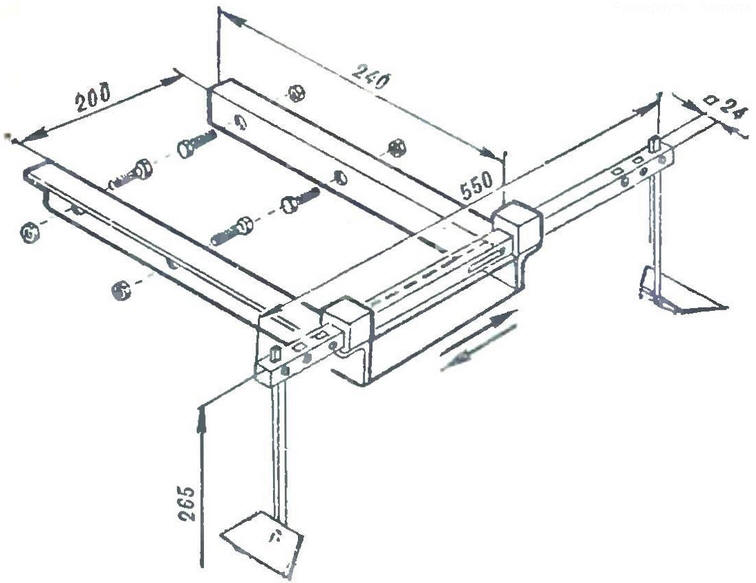

Рис. 3. Агрегат для прореживания свеклы (для одноколесного) варианта "Золушки") (нажмите для увеличения)

Сначала попробовали построить универсальный одноколесный трактор, с помощью которого можно было бы пахать безотвальным плугом, выполнять предпосевное рыхление почвы фрезой или рыхлителем, культивацию, окучивать картофель и даже перевозить небольшие грузы. Для этого "Гномику" (так назвали трактор) придавался набор навесных и прицепных орудий. Сделали и убедились, что мини-трактор получился удачным и, больше того, может быть применен еще на ряде сельскохозяйственных работ - до двадцати.

Поиски дальнейшей универсализации конструкции привели к решению превратить шасси этого трактора в базовое, способное легко перестраиваться под различные варианты использования. В частности, у "Гномика" вместо одного колеса может быть два или даже три. После такого доусовершенствования трактор стал универсальной сельскохозяйственной малогабаритной машиной (УСММ-2), и вместо "Гномика" ему было присвоено более подходящее, по мнению ребят, название - "Золушка".

Мы бы погрешили против истины, утверждая, что УСММ-2 "Золушка" конструкторски идеально решенная машина, полностью отвечающая всем техническим требованиям. Вот почему теперь наша работа будет направлена на ее модернизацию: увеличение размеров рамы, новую компоновку узлов, замену двигателя на более мощный, оснащение "Золушки" гидравлическими устройствами, усовершенствование силовой передачи и органов управления.

Таким образом, "Золушка" поможет воспитать новое поколение энтузиастов техники, творчески неуемных и конструкторски мыслящих ребят, которые в недалеком будущем станут прекрасными специалистами сельского хозяйства.

Универсальную сельскохозяйственную малогабаритную машину УСММ-2 "Золушка" можно использовать на пришкольном опытном участке. в приусадебном хозяйстве, в некоторых колхозных и совхозных теплицах, в ученических производственных бригадах.

С ее помощью выполняются безотвальная пахота, рыхление, культивация, посев зерновых и овощных культур, прореживание, посадка картофеля и его окучивание, скашивание сорняков, копка ям глубиной до 50 см, перевозка грузов и другие работы.

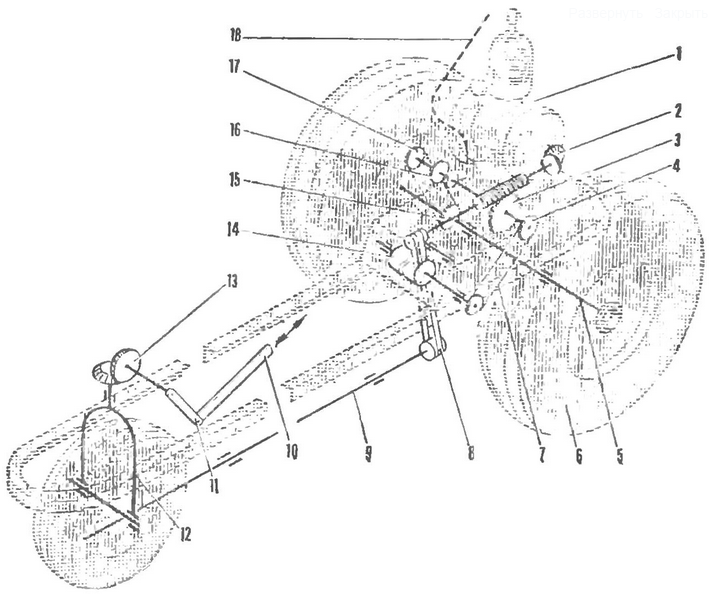

Рис. 4. Кинематическая схема (трехколесный вариант) (нажмите для увеличения): 1 - двигатель, 2 - редуктор с шестернями, 3 - червячный редуктор. 4 - звездочка, 5 - задняя ось, 6 - колесо, 7 - втулочно-роликовая цепь, 3 - клиноременная передача, 9 - вал отбора мощности, 10 - рулевая тяга, 11 - рычаг, 12 - вилка переднего колеса, 13 - рулевой редуктор, 14 - барабанный кучачок, 15 - звездочка привода колес с кулачковой муфтой, 16, 17 - звездочки, 18 - трос привода поводковой муфты

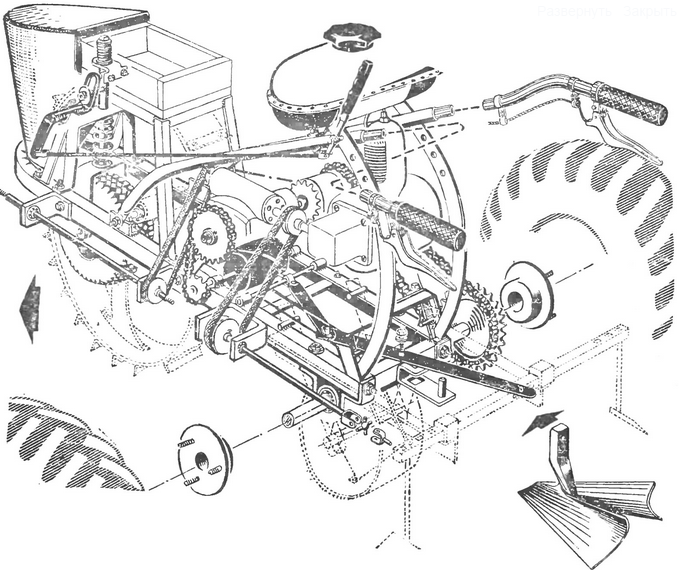

Рис. 5. Расположение основных агрегатов на универсальной сельскохозяйственной машине УСЛШ-2 в сборе с вибрационным культиватором (пунктиром показаны узлы "Золушки" в одноколесном варианте)

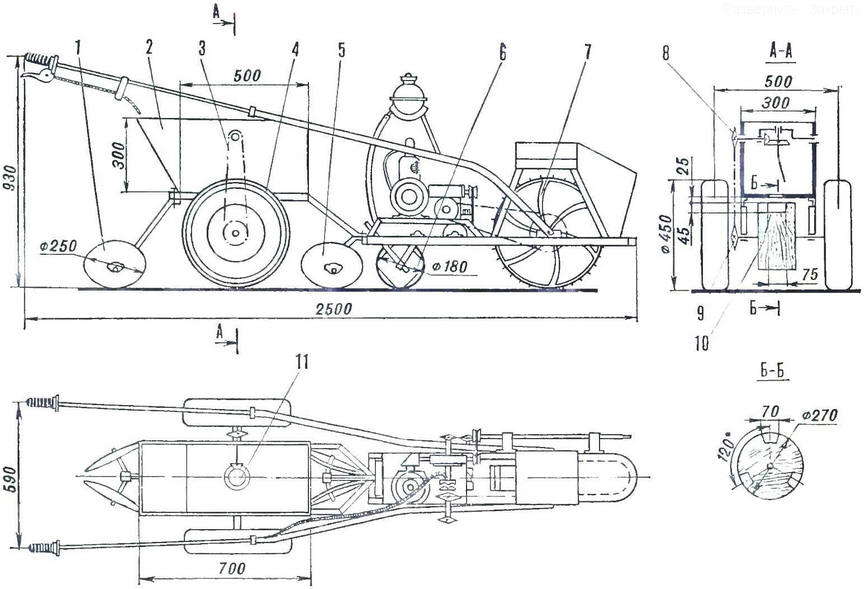

Рис. 6. "Золушка" (одноколесный вариант) с агрегатом для высадки картофеля (нажмите для увеличения): 1 - заделывающий агрегат, 2 - бункер, 3 - цепь ворошителя, 4 - колесо сеялки, 5 - плуг, 6 - колесо регулятора заглубления, 7 - ведущее колесо, 8 - звездочка привода ворошителя, 9 - ведущая звездочка привода ворошителя, 10 - высаживающий ротор, 11 - редуктор ворошителя

Машина выполнена в виде своеобразного унифицированного шасси с набором различных навесных и прицепных рабочих механизмов. В зависимости от характера выполняемой работы ходовая часть "Золушки" опирается на одно, два или три колеса. Так, например, при прореживании свеклы или окучивании картофеля используется одноколесный вариант, при косьбе - двух-, а при перевозке грузов, копке ям и других работах - трехколесный.

На машине установлен двигатель типа "Дружба", приводящий червячный редуктор (передаточное число 40:1). Ведущий вал последнего редуктора приводом соединяется с механизмом косилки. Вал червячного колеса имеет два выхода, он снабжен храповой муфтой, предназначенной для различных вариантов ходовой части. Ниже редуктора расположен кулачковый барабан, который приводит в действие некоторые навесные механизмы. Над двигателем расположен бак для горючего.

Управление "Золушкой" осуществляется рычагами, посаженными на рукоятки. Последние сделаны раздвижными, состоящими из водопроводной трубы 3/4 и 1/2 дюйма. Высота рукояток регулируется специальными кронштейнами. Изменение длины и высоты ручек зависит от того, какой рабочий механизм навешивается на трактор. Глубина обработки почвы регулируется механизмом заглубления, расположенным в задней части корпуса машины. Он состоит из скобы с навесным колесом и фиксирующей рейки.

В передней части машины, над колесом, расположен ящик для инструментов и балласта, который закладывается для увеличения силы сцепления колеса с почвой.
