Дельтаплан БС-3. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

Перед постройкой мотодельтаплана мы старались собрать и классифицировать технические данные всех аппаратов подобного тыла, созданных в СССР и за рубежом. Но информация оказалась чрезвычайно скудной. Опыт использования ранцевых аэродвижителей дельтапланеристам не очень подходил; расположение воздушного винта за спиной спортсмена заметно снижает его КПД по сравнению с работой в открытом потоке: сказывается так называемое "затенение". Поскольку наш творческий коллектив, работавший при молодежном клубе "Луч" одного из ЖЭКов столицы, состоял в основном из ребят, окончивших аэроклуб, было решено строить аппарат с аэродинамическим управлением при размещении пилота сидя. Отсюда вытекала необходимость снабдить его взлетно-посадочным шасси.

Для решения поставленной задачи пришлось спроектировать жесткую платформу из дюралюминиевых труб, несущую пилон крепления купола, подмоторную раму, сиденье пилота, стойки шасси, органы управления и трубчатый каркас крепления рулей поворота и высоты. Мы знали, что установка на дельтаплан рулей и элеронов, расположенных по традиционной самолетной схеме непосредственно на куполе, не дает положительных результатов. Это обстоятельство объясняется реакцией мягкого крыла (так называемым "реверсом") на изменение положения рулей в потоке. Поэтому мы решили выдвинуть рули вперед, в зону невозмущенного потока. В результате получился аппарат, напоминающий самолет типа "утка" (рис. 1).

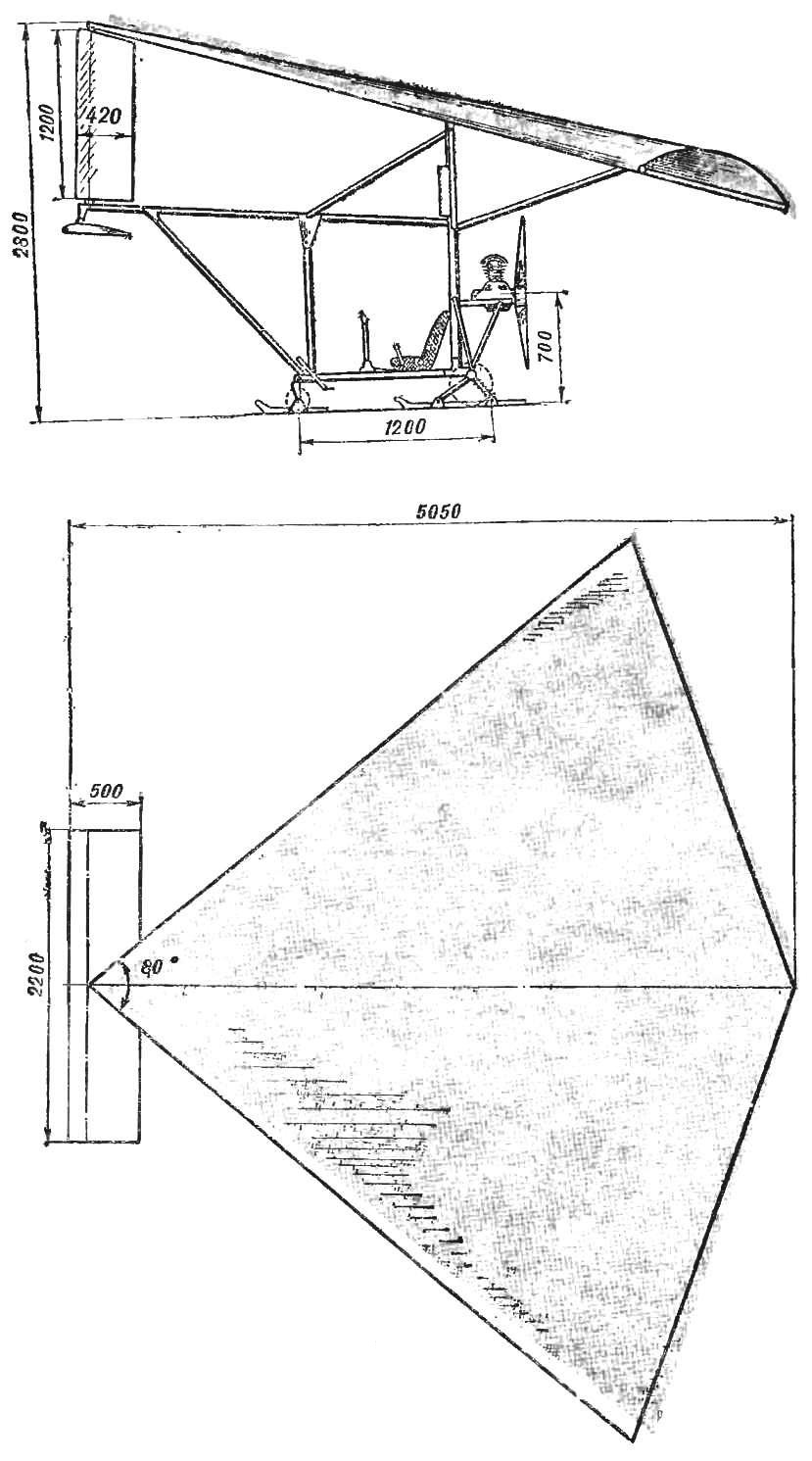

Рис. 1. Схема мотодельтаплана (нажмите для увеличения)

Расположенный под передним узлом треугольного купола руль направления площадью 0,5 м2 и передняя стойка шасси управляются ножными педалями, руль высоты площадью 1,1 м2 - ручкой самолетного типа. Проводка - тросовая, через обычные блоки на руль направления и через Дифференциальный механизм - на руль высоты. Для управления по крену задняя кромка купола подтягивается уздечками и выполняет функции элеронов. Пилотское сиденье - облегченного типа от спортивного самолета. Оно снабжено привязными ремнями с одним поясным и двумя плечевыми обхватами, оклеено пенорезиной для смягчения толчков при взлете и посадке.

Каркас купола и поддерживающая его конструкция должны иметь значительный избыток прочности по сравнению с аналогичными элементами обычного дельтаплана, так как мотодельтаплан подвергается значительно большим нагрузкам.

Купол следует изготовить из высокопрочного и воздухонепроницаемого материала - дакрона, лавсана или в крайнем случае - ткани АЗТ. Желательно отдать предпочтение современным, заранее профилированным типам куполов, например, дельтаплана "Альбатрос" А. Рябцева (см. "М-К" № 5, 1979 г.).

Двигатель от мотоцикла "Иж-Планета-Спорт" 350 см3, номинальной мощностью около 20 л. с. при 3800 об/мин. Никаких доводок или форсировки не делалось, чтобы сохранить моторесурс. Топливо подается самотеком из прозрачного (удобство контроля!) пятилитрового бачка, расположенного на пилоне над двигателем. Винт - толкающий Ø 1000 мм.

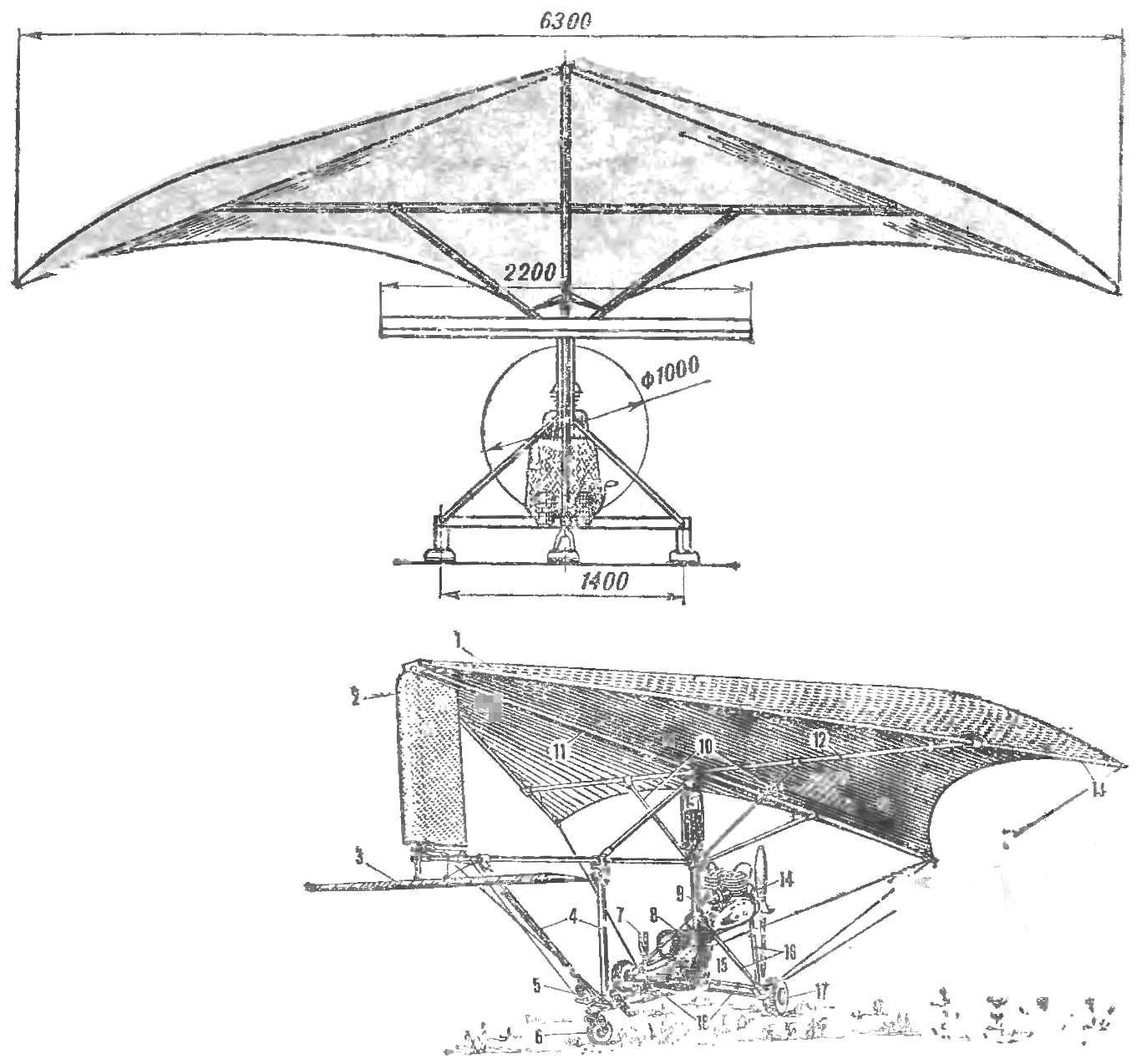

Рис. 2. Общий вид мотодельтаплана БС-3 конструкции С. Беликова (нажмите для увеличения): 1 - купол, 2 - аэродинамический руль поворота, 3 - аэродинамический руль высоты, 4 - подкосы передней части фермы, 5 - педали ножного управления, 6 - носовое колесо шасси, 7 - ручка управлення, 8 - спинка сиденья пилота, 9 - основная стойка фермы, 10 - подкосы поперечной трубы каркаса, 11-продольная труба каркаса, 12 - поперечная труба каркаса, 13 -боковые трубы каркаса, 14 - ВМГ, 15 - подкосы подмоторной рамы, 16 - подкосы рамы (основания), 17 - боковое колесо шасси, 18 - рама основания. Килевой и боковые карманы условно не показаны

Рис. 3. Чертеж воздушного винта (нажмите для увеличения)

Приборное оборудование состоит из указателей высоты и скорости (УС-250, переделанный для малых скоростей полета) и вариометра планерного типа. Последний может быть заменен термисторным вариометром конструкции С. Казанцева. Полеты без приборов на мотодельтаплане НЕДОПУСТИМЫ!

Для контроля работы мотора желательно иметь тахометр и указатель температуры головки цилиндра.

Первые же полеты позволили выявить своеобразные особенности построенного нами аппарата. Их следует учитывать всем, кто решит повторить наш эксперимент.

Рекомендации по проведению полетов

Первое, о чем следует твердо помнить: летать на мотодельтаплане БС-3 можно только тем пилотам, которые закончили обучение в аэроклубе ДОСААФ (на самолете или планере) и умеют летать на обычных дельтапланах.

Второе - успешные полеты на мотодельтаплане могут быть гарантированы только при последовательном выполнении следующих подготовительных упражнений: 1 - руление на различных скоростях; 2 - подлеты, 3 - полеты по прямой; 4 - полеты с разворотами на 45-90°; 5 - полеты над площадкой по прямоугольному маршруту, с разворотами на 90°, с выполнением взлета и посадки строго против ветра.

Наиболее благоприятные метеорологические условия для выполнения всех этих упражнений - ровный ветер постоянного направления, силой не более 5 м/с. Упражнения должны выполняться на ровной площадке или аэродроме длиной не менее 800 м с хорошими подходами, то есть без высоких заборов, деревьев илн строений в направлении взлета и посадки.

1. Руление. Установив аппарат строго против ветра и выбрав на краю площадки хорошо заметный ориентир (для этого можно поставить флаг), начать движение плавной дачей газа мотору. Выдерживать направление на ориентир своевременным нажимом на педаль: при отклонении влево - правой педалью, при отклонении вправо - левой. Повторять упражнение до тех пор, пока не будет усвоено движение строго по прямой на выбранный ориентир. Ручка удерживается в нейтральном положении (руль высоты при этом расположен горизонтально).

После этого можно понемногу увеличивать скорость пробежек, доводя аппарат до состояния "невесомости", когда подъемная сила купола приближается к весу аппарата. С этого момента начинается освоение подлетов.

2. Подлеты. Момент отрыва от земли, хорошо знакомый пилотам-дельтапланеристам, на мотодельтаплане определяется по прекращению тряски и толчков, передаваемых на конструкцию от шасси. Аппарат как бы зависает на мгновение в воздухе. Скорость отрыва (по прибору) лежит в пределах 40-45 км/ч. В этот момент надо придерживать рычаг управлення газом, а ручку немного отдать от себя, чтобы не дать аппарату набирать высоту и удерживать его на высоте не более 0,5-0,8 м от земли. Возникающие крены парируются небольшими отклонениями ручки вправо и влево, хотя необходимость в таких действиях возникает редко - аппарат на взлете очень устойчив. По мере освоения упражнения высоту подлета можно увеличивать сначала до 1 м, а затем - если позволяет длина площадки - до 2-3 м, но с таким расчетом, чтобы после посадки мотодельтаплан останавливался не ближе 30-50 м от препятствий в конце площадки. Руление обратно, к месту старта, надо выполнять на минимальной скорости.

Приземление после подлета выполняют путем подвода аппарата к земле на скорости 40 - 45 км/ч по прибору непродолжительного выдерживания на высоте 0,3-0,5 м и посадки с энергичным движением ручки на себя, чтобы перевести купол на большие углы и не дать аппарату грубо удариться о землю. Посадку с поднятым носовым колесом, на два основных колеса шасси, не следует считать ошибкой - такие посадки свойственны пилотам-дельтапланеристам. Трехточечные посадки более близки самолетным летчикам. Скорость вертикального снижения аппарата в момент посадки очень мала, и пробег практически не превышает 5-10 м.

В зависимости от формы и размеров площадки после освоения подлетов можно переходить к полетам "змейкой", с разворотами на 45° и 90° на высоте до 25 м, для освоения поведения мотодельтаплана в криволинейном полете. По сравнению с известными летательными аппаратами, такими, как самолеты и планеры, мотодельтаплан более инертен, и развороты на нем выполняются с небольшими кренами, "блинчиком".

Автор: С.Беликов
