Двухприводной веломобиль. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

С тем, что веломобиль полезен для здоровья, думаю, спорить никто не будет. Ну а для любителей технического творчества он полезен вдвойне, так как позволяет приобрести неоценимый опыт перед созданием более серьезных конструкций. Веломобиль, о котором пойдет речь, был спроектирован и изготовлен в мастерской станции юных техников (СЮТ) нашего города, вместе с ребятами-кружковцами. Надо сказать, что идея его создания у меня возникла гораздо раньше, а потому материалы и большинство запчастей (в частности, колеса) заготовил сам, на свои средства. Правда, и колеса, и материалы большей частью подобрал от брошенных велосипедов, так что затраты были не столь уж велики.

Веломобиль - двухместный, четырехколесный. Передние колеса - рулевые, задние - ведущие. Экипаж имеет два педальных привода - каждый на свое колесо.

Рама веломобиля - сварная, двухлонжеронной схемы. Однако оба лонжерона и передняя поперечина выполнены как одна деталь - выгнуты из трубы наружным диаметром 40 мм - от поручня списанного городского автобуса. Концы лонжеронов загнуты вверх и вместе с приваренными к ним траверсами служат опорами спинок сидений.

Между опорами спинок сидений вварена задняя поперечина - она служит верхней опорой подвесных узлов (пружин и гидроамортизатора) заднего моста.

Передней опорой самих сидений служит невысокий портал, опертый своими стойками на оба лонжерона и тоже соединяющий их. В его середине смонтирована рукоятка ручного тормоза, а на концах перекладины - рычажки переключения скоростей.

Задний мост довольно необычной конструкции. Его основу составляет замкнутый подрамник, сваренный из дужек спинок металлических кроватей. По его сторонам закреплены в подшипниках полуоси ведущих колес с трехскоростным блоком приводных звездочек.

Двухместный, четырехколесный, двухприводной веломобиль с мягкой подвеской всех колес

Двухместный, четырехколесный, двухприводной веломобиль с мягкой подвеской всех колес (детали поз. 7, 12, 14, 29, 30 выполнены из трубы диаметром 40 от автобусных поручней) (нажмите для увеличения): 1 - переднее колесо (от велосипеда "Кама" доработанное); 2 - поворотный кулак; 3 - рулевой вал (дюралюминиевая труба O20); 4 - опорная стойка с втулкой рулевого вала; 5 - педальный узел (от дорожного велосипеда, 2 шт.); 6 - рулевое колесо; 7 - портал (стальная труба O40); 8 - пружины задней подвески (от мопеда "Карпаты", 2 шт.); 9 - заднее колесо (от велосипеда "Урал", 2 шт.); 10 - суппорт ручного тормоза; 11 - диск ручного тормоза; 12 - рама; 13 - поворотный кулак; 14 - балка переднего моста; 15 - поперечная рулевая тяга; 16 - межколесная рулевая тяга; 17 - рулевой механизм (шестерня рейка); 18 - сиденье; 19 - рукоятка ручного тормоза; 20 - приводная цепь (от дорожного велосипеда, удлиненная, 2 шт.); 21 - рычажок переключения скоростей (от туристического велосипеда, 2 шт.); 22 - продольные тяги подрамника заднего моста (уголок 35x35, 2 шт.); 23 - поперечина продольных тяг (сталь, круг 10); 24 - косынка (2 шт.); 25 - привод заднего колеса (2 шт.); 26 - подрамник заднего моста; 27 - полка подшипника полуоси (уголок 35x35, 2 шт.); 28 - стойка суппорта ручного тормоза; 29 - траверсы спинок сидений (2 шт.); 30 - задняя поперечина; 31 - ось качения подрамника; 32 - гидроамортизатор (от мопеда "Верховина"); 33 - основа сиденья (дюралюминий, лист s 1,5, 2 шт.); 34 - подкладка сиденья (поролон, лист s30, 2 шт.); 35 - чехол (капроновая ткань, 2 шт.); 36 - кронштейн крепления основы сиденья (сталь, лист s1, 4 шт.); 37 - крепление основы сиденья (болт М6, 4 шт.); 38 - втулка-ступица с фланцами заднего колеса; 39 - винт М12x30 с шайбой крепления заднего колеса; 40 - резьбовая втулка М10 (2 шт.); 41 - наконечник оси (болт М10, 2 шт.); 42 - шайба (капрон s3, 4 шт.)

Привод заднего колеса (нажмите для увеличения): 1 - втулка-ступица заднего колеса; 2 - подрамник заднего моста; 3 - подшипник №203; 4 - корпус подшипника № 203; 5 - полуось; 6 - корпус подшипника №202; 7 - подшипник №202; 8 - блок звездочек; 9 - подшипник № до 201; 10 - противопыльная шайба; 11 - храповик; 12 - корпус блока звездочек; 13 - распорное дистанционное кольцо; 14 - стопорное кольцо; 15 - стопорная втулка; 16 - гайка М12; 17 - собачка; 18 - возвратная пружина; 19 - штифт; 20 - полки подшипников; 21 - крышка; 22 - отбойник

На левой полуоси смонтирован (приварен) диск стояночного тормоза. Рабочие тормоза клещевые и действуют на передние колеса. Подрамник соединен с рамой (а точнее с порталом) посредством качающейся оси и двух косых рычагов, выполненных из равнополочного уголка № 2,5.

Подвеска передних колес - независимая на пружинах. Пружины помещены во втулки осей поворотных кулаков. Ход подвески небольшой, и амортизирует она только мелкие неровности дороги. Поэтому для смягчения удара от более крупных неровностей на оси с обеих сторон втулок установлены еще отбойники из мягкой резины (толстые шайбы).

Подвеска задних колес - "полунезависимая". Подрамник подвешен на пружинах (от мопеда "Карпаты") с гидравлическим амортизатором от мопеда "Верховина". Колеса машины разные. Передние - от велосипеда "Кама", задние - от велосипеда "Урал". Но те и другие - переделанные: у них были заменены втулки-ступицы более длинными (в два раза).

Надо отметить, что сборка колеса -дело непростое, и для облегчения этой операции был изготовлен кондуктор. Из листа фанеры вырезали круг диаметром, равным ободу колеса, а по его окружности закрепили четыре стойки-упора высотой, равной выступающей за пределы обода части втулки. Затем новую (удлиненную) втулку закрепили болтом с проставкой в центре фанерного круга и колесо укомплектовали спицами - сначала спица вставлялась в отверстие во фланце ступицы, а затем ее конец - в отверстие в ободе и наживлялся с легкой натяжкой. После установки всех спиц колесо снималось с кондуктора и спицы натягивались окончательно с проверкой на отсутствие в колесе "восьмерки".

Передние колеса - поворотные. Рулевое управление самодельное. Оно состоит из "баранки", трубчатого вала и рулевого механизма реечного типа с поперечной рулевой тягой. Рейка и наконечник тяги соединены с помощью шарового шарнира. Другой конец тяги соединен с рычагом поворотного кулака правого колеса, а от него к левому колесу идет еще одна - межколесная рулевая тяга. На передних колесах смонтированы и клещевые рабочие (ходовые) тормоза.

Привод веломобиля - педальный. У водителя и пассажира - у каждого свой, трехскоростной, независимый. Трех скоростей передач вполне достаточно для передвижения по любой пересеченной местности. Но следует признать, что при массе порожнего веломобиля в 55 кг одному человеку при движении на подъем крутить педали даже на самой низшей скорости тяжеловато.

Педальные узлы вырезаны в сборе из рам старых дорожных велосипедов и приварены на удобном расстоянии от сидений к лонжеронам. Трехскоростные блоки звездочек задних полуосей - самодельные, и только сами звездочки использованы от туристического велосипеда. Самодельный и натяжитель-переключатель приводной цепи.

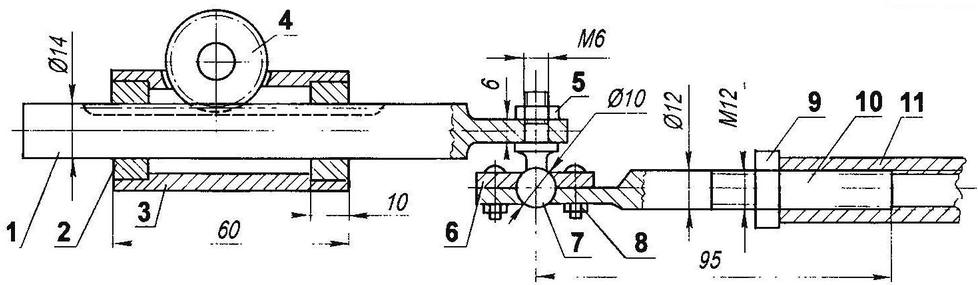

Рулевой реечный механизм (нажмите для увеличения): 1 - рейка; 2 - втулка (бронза); 3 - корпус механизма; 4 - шестерня; 5 - гайка М6; 6 - крышка; 7 - шаровой палец; 8 - болт М4 (4 шт.); 9 - контргайка М12; 10 - резьбовой наконечник; 11 - тяга (труба Ø16)

Поворотный кулак переднего колеса: 1 - спица колеса; 2 - ступица-втулка; 3 - подшипник № до 201 (2 шт.); 4 - гайка M10 с шайбой; 5 -ось; 6 - подшипник № до 202; 7 - гайка М12; 8 - втулка (бронза, 2 шт.); 9 - втулка балки переднего моста; 10 - пружина; 11 - балка переднего моста; 12 - отбойник (резиновая шайба, s5); 13 - ось; 14 - скоба; 15 - шайбы

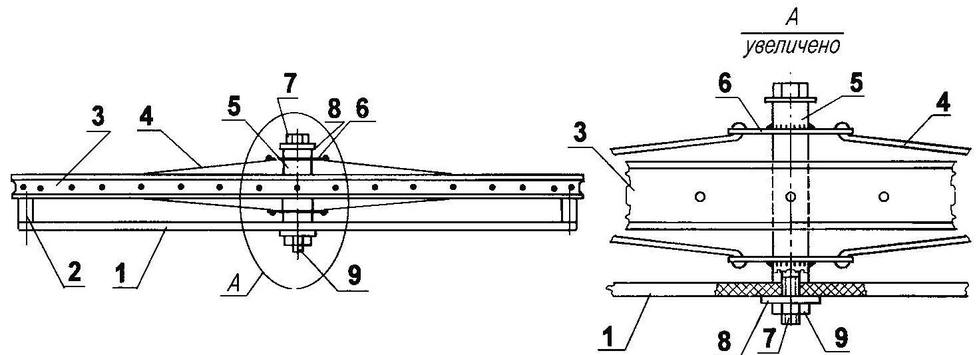

Кондуктор для сборки колеса (нажмите для увеличения): 1 - основание (фанера s10); 2 - дистанционная втулка (4 шт.); 3 - обод колеса; 4 - спида колеса; 5 - втулка; 6 - фланец втулки (2 шт.); 7 - болт М10; 8 - шайба (2 шт.); 9 - гайка М10

Сиденья экипажа самодельные. Их основа, прикрепленная в четырех точках к элементам рамы, выполнена из дюралюминиевого листа толщиной 1,5 мм. На основу уложена подкладка - поролоновый коврик, который покрыт чехлом из яркой капроновой ткани.

В дальнюю дорогу обычно брал полиэтиленовую накидку, которой укрывал другие необходимые вещи, уложенные в багажник. Багажник представлял собой сетку, натянутую между лонжеронами и балкой переднего моста в носовой части экипажа (на чертеже не показан, но хорошо виден на фотографии).

Еще отмечу, что для соединения различных элементов рамы и подвесок в единую конструкцию пользовался бытовым сварочным аппаратом, а большинство мелких деталей вращения (оси, втулки и т.п.) выточены на маленьком школьном токарном станке.

Признаюсь, что кроме поездок по служебным делам, использовал веломобиль в течение двух сезонов (в теплое время года) для поездок на работу и обратно домой. К тому же в выходные совершал на нем с женой или братом вылазки на природу.

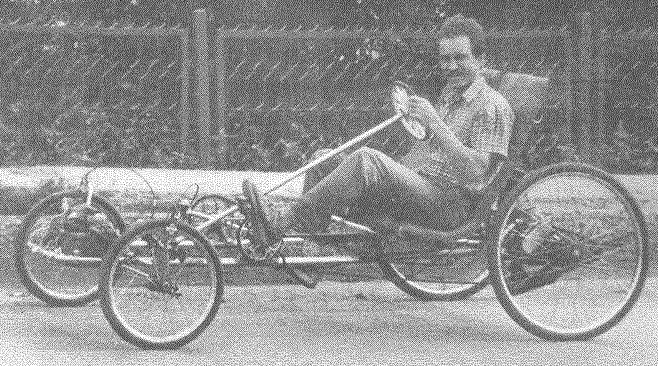

После двух лет эксплуатации на веломобиль, а конкретно на его заднее левое колесо был установлен двигатель Д-4 и началась его другая "жизнь" в качестве "мотомобиля". Именно этот вариант веломобиля переоборудованный в мотоэкипаж, изображен на фото.

Автор: А.Матвейчук
