У этого небольшого, изящного прогулочно-спортивного "джипа" всего за полчаса можно коренным образом изменить весь облик. Стоит переставить два-три элемента конструкции - и перед вами багги. А если появится желание прекратить "Белку" в туристский автомобиль, то достаточно установить на нее съемный тент-обтекатель. Без особого труда превращается она и в легкий грузовичок. При необходимости автомобиль легко разбирается и складывается в собственный грузовой кузов, как в коробку.

(нажмите для увеличения)

Несмотря на сравнительно небольшие размеры ("Белка" свободно размещается даже на письменном столе!), это не игрушка, а самый настоящий автомобиль. Его скорость около 40 км/ч, а горючего в бензобаке хватает на 100 км пути.

Как возникла идея модульного автомобиля? Прежде всего нас не устраивали сроки проектирования и строительства "традиционных" машин - наши мальчишки успевали вырасти, окончить школу и уйти из клуба, так и не сев ни разу за руль.

Не подходили для нас и схемы с использованием каркаса и нетехнологичных в условиях кружка профилированных панелей. Такие конструкции, помимо того, что на их воплощение требуется слишком много времени и сил, к тому же абсолютно неизменяемы - другую машину сделать на базе старой весьма затруднительно. Строить же новый автомобиль без использования элементов старого накладно.

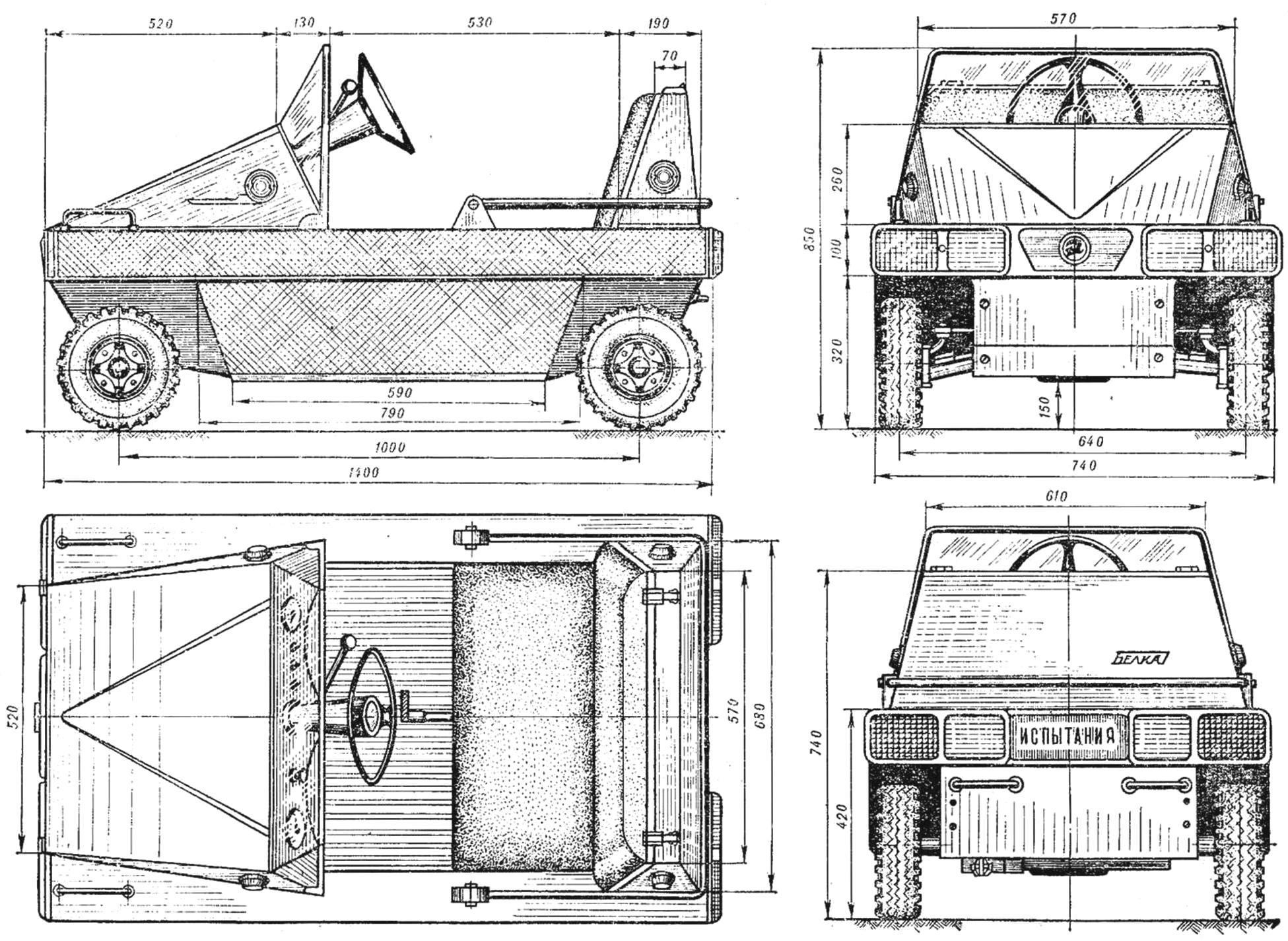

Рис. 1. "Белка" - модульный микроавтомобиль (нажмите для увеличения)

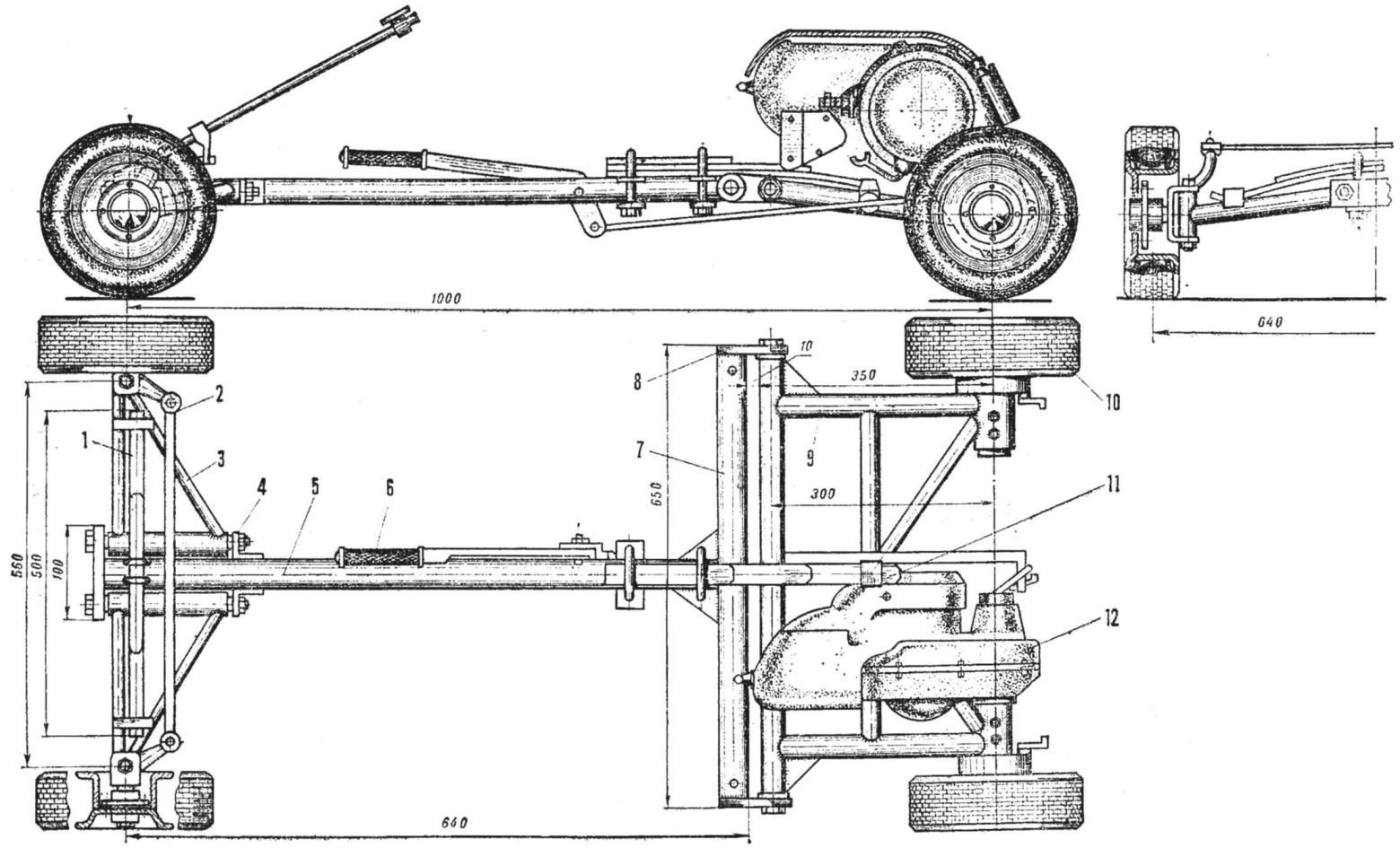

Рис. 2. Шасси микроавтомобиля (нажмите для увеличения): 1 - поперечная рессора, 2 - поперечная тяга, 3 - маятник передней подвески, 4 - проушина крепления передней подвески, 5 - хребтовая рама, 6 - рычаг запуска двигателя, 7 - поперечная балка рамы, 8 - проушины крепления маятника задней подвески, 9 - маятник задней подвески, 10 - заднее колесо, 11 - продольная рессора, 12 - двигатель ВП-150

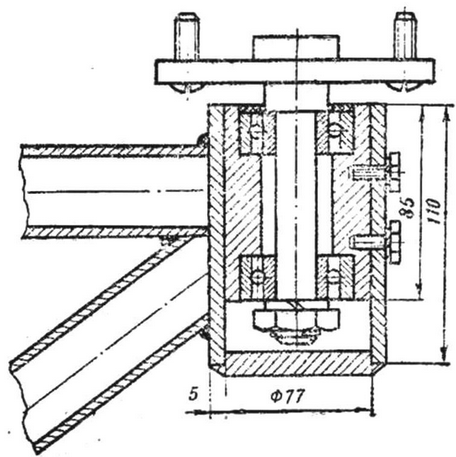

Рис. 3. Ступица заднего правого (свободно катящегося) колеса

И последнее, что побудило взяться за разработку трансформируемого микроавтомобиля, - это проблема хранения. Число наших разработок медленно, но неуклонно возрастало; несколько машин мы держали в лаборатории, остальные - в гараже. Интерес к ним пропадал, поскольку ребятам хотелось попробовать силы в строительстве именно своего автомобиля, и постепенно труд нескольких поколений кружковцев превращался в металлолом.

Все это и заставило нас обратиться к принципиально новой идее - спроектировать многоцелевой блочный (модульный) автомобиль.

Были, правда, и возражения: некоторые думали, что проектирование такой машины поставит юного конструктора в жесткие рамки, мешающие полету творческой фантазии. Но большинство ребят склонилось к мысли, что этого не произойдет. Наоборот, ограничения в конструкции дадут возможность юному автостроителю проявить максимум изобретательности при проработке собственного варианта на базе стандартного набора элементов.

Давайте теперь мысленно откроем коробку-кузов и рассмотрим, из чего складывается основа автоконструктора.

Кузов "Белки"-грузовичка представляет собой ящик, собранный из шестимиллиметровой фанеры и окантованный дюралюминиевым уголком. Сверху лежат детали водительского кресла - спинка и сиденье. Они простые - основание (фанера толщиной 6 мм) с наклеенным на него поролоном обтянуто искусственной кожей красного цвета. Габаритные размеры сиденья 570х300 мм.

Под деталями сиденья лежит стальной лист 720х510 мм толщиной 2 мм, оклеенный с одной стороны рифленой резиной, - это днище автомобиля. Двенадцать отверстий Ø 4 мм по кромке листа предназначены для крепления пола к кузову.

Вынув днище, вы обнаружите под ним шесть бортовых панелей, являющихся основой кузова автомобиля, поскольку практически все остальные элементы корпуса крепятся к ним.

В центре ящика между бортовыми панелями оставлено место для четырех колес 3,50-5 модель В-25 А. В них вложены восемь колесных дисков и две ступицы с подшипниками и осями в сборе с поворотными цапфами и продольными тягами.

Еще ниже лежат две качалки переднего моста, сваренные из газовых труб с внешним Ø 20 мм. Здесь же находится и подмоторная рама, служащая одновременно основанием заднего моста и его подвеской. Сварена она из газовый труб Ø 30 мм.

В тот же ящик-кузов уложена и хребтовая рама автомобиля квадратного сечения 40х40 мм с приваренными к ней проушинами для крепления качалок переднего и заднего мостов. Под рамой лежат две рессоры (передняя - поперечная и задняя - продольная) и четыре стремянки с наклад" нами для крепления подвески к раме. Полосы рессор можно подобрать от автомобиля "Москвич" любой марки.

В комплект конструктора входят также рулевое колесо, рулевая колонка с кронштейнами и поводками и поперечные тяги с шарнирами. В отдельном пакете - педали управления дроссельной заслонкой карбюратора, сцеплением и тормозами. На самое дно кузова уложены панель капота, ветровое стекло, задняя опора спинки сиденья (она же - капот бензобака), передние и задние крылья, приборный щиток и два стальных уголковых профиля 20х20 мм длиной 720 мм. В специальном отсеке находятся фары и подфарники, габаритные огни, тросы, спидометр, тумблеры, комплект элементов электропроводки и пакет крепежных деталей - болтов, винтов, шайб и гаек. Не забыты и торцевые гаечные ключи, отвертки.

Двигатель ВП-150 упакован вместе с бензобаком, шлангом бензопровода и кикстартером в отдельном ящике.

Комплект деталей автомобиля налицо. Попытаемся теперь вместе собрать один из вариантов автоконструктора, в частности, микроавтомобиль "Белка"-"джип".

Начинать сборку лучше всего с шасси. Для этого на монтажную площадку следует уложить хребтовую раму и к ней двумя болтами М10 шарнирно подсоединить подмоторную раму и качалки переднего моста. Концы передней поперечной рессоры вводим в опорные скобы качалок переднего моста, а центр ее закрепляем двумя стремянками на раме.

В левую втулку подмоторной рамы вставляется вал двигателя, а сам он пристыковывается к раме двумя стопзрнымй болтами. Ось свободно катящегося колеса с подшипниками и обоймой вставляется в правую втулку подмоторной рамы. После этого можно монтировать заднюю продольную рессору, один из концов которой должен находиться в опорной скобе подмоторной качающейся рамы, а другой фиксируется двумя стремянками на хребтовой раме.

Теперь приступим к монтажу задних колес. Первым делом следует собрать с помощью трех болтов и гаек покрышку с камерой и оба диска и накачать колесо. Колеса насаживаются на шпильки ступиц задних осей, снаряженных тормозными колодками и дисками. Задний мост, таким образом, оказывается полностью собранным.

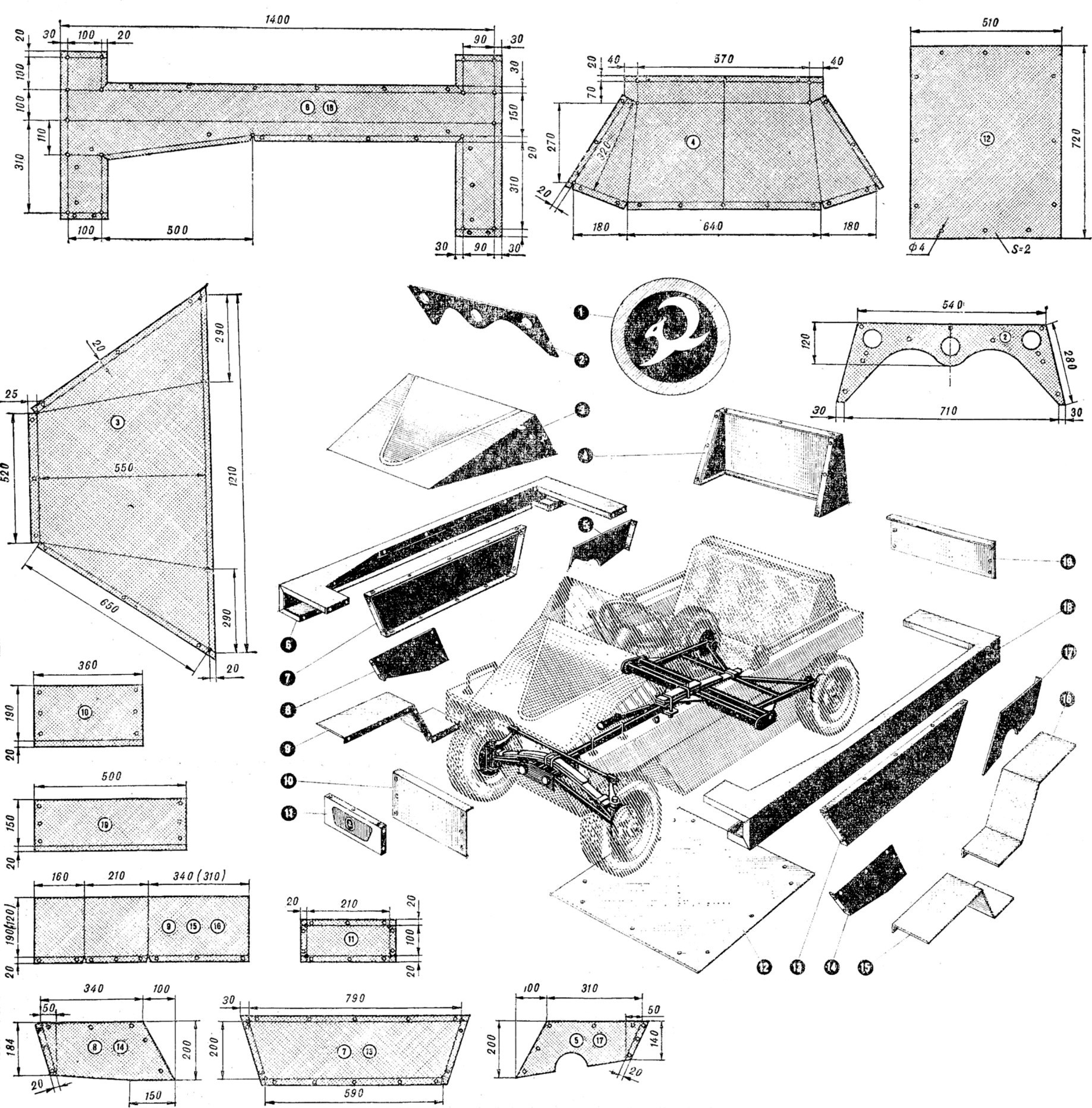

Рис. 4. Основные панели кузова и их развертки (нажмите для увеличения): 1 - эмблема, 2 - приборный щиток, 3 - капот, 4 - опора спинки, 5, 17 - боковины заднего крыла, 6, 18 - основание кузова, 7, 13 - бортовые панели, 8, 14 - боковины переднего крыла, 9, 15, 16 - передние и задние крылья (размеры в скобках - для задних крыльев), 10 - передняя панель, 11 - накладка, 12 - днище, 19 - задняя панель

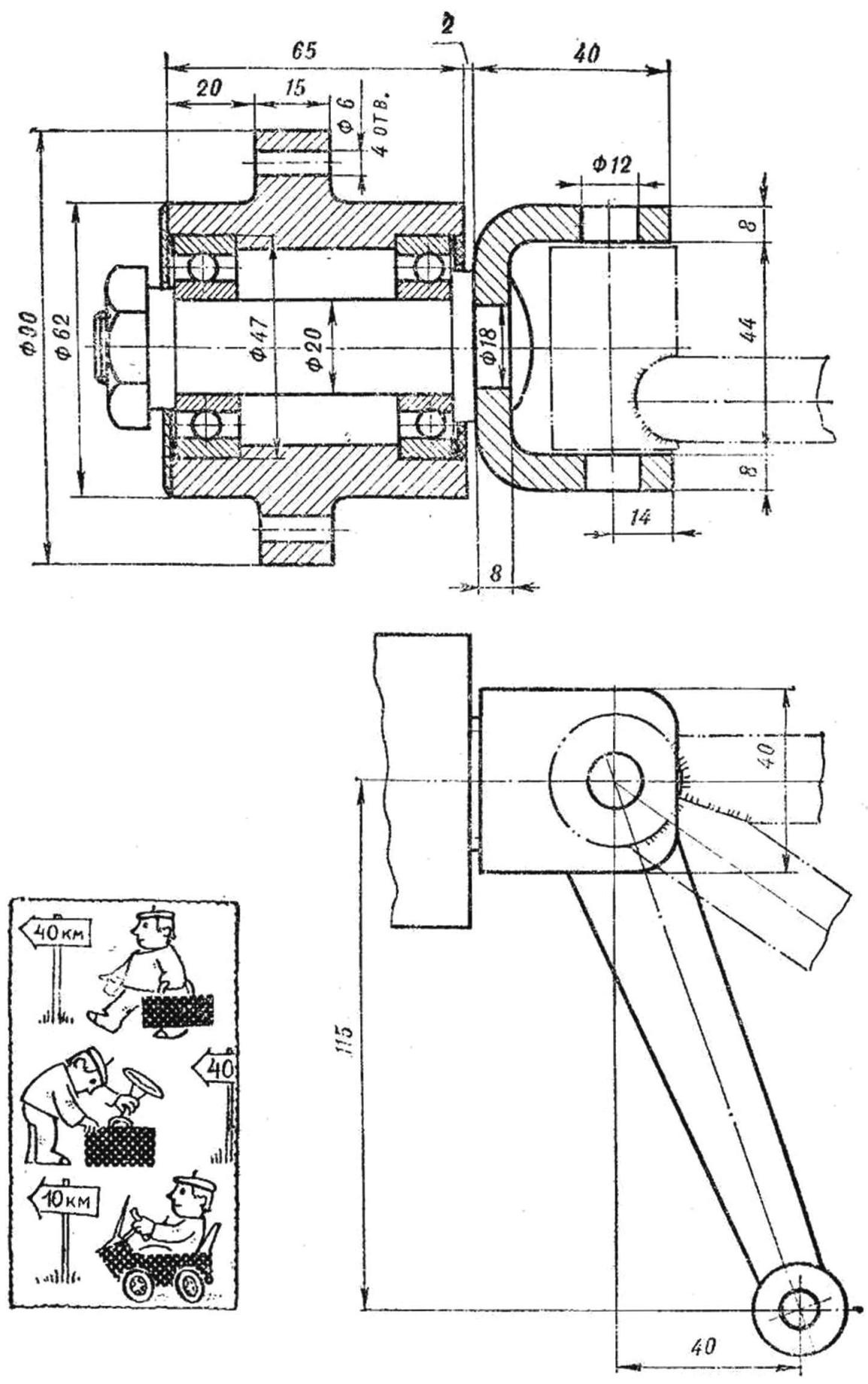

Рис. 5. Ступица переднего колеса с осью и цапфой (нажмите для увеличения)

Следующий этап - сборка переднего моста. Сначала на кулаки качалок устанавливаются две поворотные цапфы с полуосями передних колес, закрепляются шкворнями И шплинтуются. На полуоси надеваются ступицы с запрессованными в них подшипниками. Сборка передних колес кичем не отличается от соответствующих операций с задними.

Остается поставить на место рулевую колонку и поперечные тяги, и работу над шасси можно считать законченной.

Теперь настала очередь кузова. Для начала возьмем пару панелей основания кузова и скрепим их четырехмиллиметровыми болтами. Далее монтируем бортовые панели, крылья с обязательной вставкой шумопоглощающих элементов. В передней и задней частях кузова в образовавшиеся при сборке проемы устанавливаем два распорных уголка и закрепляем их четырьмя болтами. К отбортовкам крыльев приворачиваем днище.

Далее последовательно закрепляются капот (не забудьте о прокладках!), ветровое стекло, приборный щиток (крепится винтами-саморезами), передние фары и задние габаритные огни. И в заключение в готовый корпус устанавливается бензобак, а на приборную доску - спидометр, тумблеры и замок зажигания. Корпус почти собран, остается поставить на место педали и рычаги управления и смонтировать электропроводку.

Теперь кузов можно стыковать с шасси, установить тросики управления и бензопровод. Автомобиль "Белка"-"джип" собран. Можно отправляться в путь.

Автор: М.Ларкин
