Детский велосипед "Миша" - конструкции надежная и даже комфортабельная. Мой сын не расстается с ним все лето. А вот зимой "Миша" не у дел, пылится на антресоли. Я подумал: а не превратить ли его в какой-нибудь зимний вид транспорта? Вариант лыжного снегохода представился самым подходящим. Для этого оказалось достаточно переднюю вилку заменить приставкой с двумя детскими пластмассовыми лыжами, а заднее колесо обмотать старым электропроводом - снего-зацепом.

Лыжи в приставке первоначально имели одну степень свободы - качались только вокруг оси, перпендикулярной направлению движения. Поэтому езда поперек склона была затруднена. Пришлось поставить шаровые шарниры, дающие две степени свободы, и независимую пружинную подвеску. Когда появилась возможность управлять и найлоном снегохода, дело сразу пошло на лад. К тому же жесткость пружин регулируется в зависимости от веса ездока и состояния снежного покрова.

Велосипед на лыжах

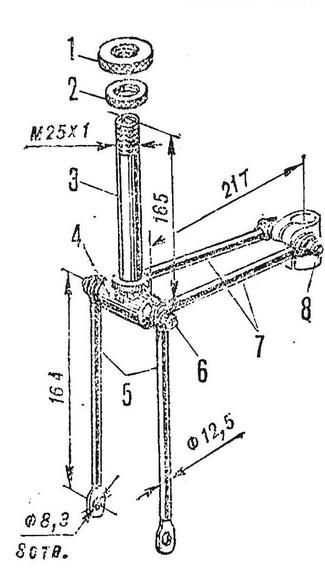

Рис. 1.Стыковочный узел тандема: 1 - гайка М25х1,2 - верхний упорный подшипник,3 - стойка,4 - каретка,5 - вертикальные тяги,6 - ось каретки,7 - горизонтальные тяги,8 - шпилька М8

Приставка состоит из осевой трубы d 27 мм, в которую сверху вставляется велосипедный руль. Нижний конец трубы заглушен стальной пробкой с двумя сквозными отверстиями с резьбой М10 - для винтов крепления кронштейнов, в которых расположены оси качания амортизаторов и рычагов с лыжами.

Каждая пружина обвита вокруг штока, один конец которого удерживается стопорным винтом в малой головке амортизатора, а другой скользит внутри большой головки. На резьбе штока - гайка и контргайка с накаткой для регулировки жесткости пружины.

Рычаги - из трубы d 19 мм. В торцах каждого запрессованы (и зафиксированы штифтами d 8 мм) наконечник и шаровая опора, а посередине приклепаны упорные пластины для малой головки. Шаровые опоры снабжены стопорами d 8 мм, которые препятствуют проворачиванию лыж вокруг вертикальной оси. Стопоры входят в пазы цилиндрических стаканов, закрепленных на лыжах. Эти пазы ориентированы так, что обеспечивают угсл схождения лыж 3-5 °, повышающий управляемость снегохода. Шаровые оперы в стаканах удерживаются крышками и в эксплуатации закрываются брезентовыми чехлами.

Крепление шарового шарнира на лыже выполнено следующим образом. Стакан привинчен к прямоугольной плате четырьмя винтами М4 с потайной головкой (снизу). Сама плата крепится двумя винтами и пластине, залаженной в отверстия для ремешков в лыжах (спереди). А сзади под плату подложены три гайки, в которые сверху через плату и снизу через лыжу ввернуты винты, предварительно нагретые паяльником.

Рис. 2. Конструкция приставки: 1 - осевая труба, 2, 5 - кронштейны, 3 - пробка, 4 - винт крепления кронштейна, 6 - большая головка амортизатора, 7 - пружина, 8 - шток, 9 - регулировочные ганка и контргайка, 10 - малая головка со стопорным винтом, 11 - наконечник, 12, 16 - штифты, 13 - упорные пластины, 14 - заклепки, 15 - рычаг, 17 - шаровая опора, 18 - осевой стопор, 19 - крышка, 20 - стакан шаровой опоры, 21 - закладная пластина, 22 - лыжа, 23 - плата

Независимая пружинная подвеска позволяет лыжам повторять рельеф местности и входить в повороты, как на велосипеде - с наклоном внутрь поворота. К тому же она хорошо амортизирует, придает плавность ходу.

Однако на этом метаморфозы "Миши" не исчерпались. Подросла моя дочь, и ей тоже захотелось кататься на велосипеде. А с чего начинают новички? Обычно с падений. Чтобы избежать их, а также побыстрее научить дочку ездить, я соорудил тандем. Сын занимал место на переднем сиденье и с удовольствием возил сестру по двору. Ей оставалось только крутить свои педали. Научившись держать равновесие, она стала кататься самостоятельно. А тандем служит теперь развлечением для соседских ребятишек.

Вот как он устроен. Два серийных "Миши" состыкованы с помощью узла, который сделан из отслужившей свой срок велосипедной рамы. Стойка с кареткой и осью - это нижняя часть подседельной трубы, а тяги - отрезки тонких труб рамы. Стойка укорочена до 105 мм, обточена до d 25 мм на длину 162 мм. Ось вынута из каретки, и ее концам придана цилиндрическая форма под резьбу М8 на длину 14 мм. Затем она вставлена обратно, и к ней привинчены ушки горизонтальных и вертикальных тяг.

С переднего велосипеда смят багажник. Вместо него установлены вертикальные тяги стыковочного узла. Горизонтальные тяги прикреплены к зажиму подседельной трубы.

С заднего велосипеда снято переднее колесо с вилкой, рулевая втулка его надета на стойку стыковочного узла, установлен руль. При этом оси всех трех кареток строго параллельны, чтобы тандем имел строго одно положение равновесия. И еще: в ведущие колеса тандема вмонтированы втулки с тормозами от велосипеда "Школьник" - для большей надежности.

Автор: В.Кабытов
