Прицеп для мотоцикла с коляской. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

Созданием различных приспособлений для облегчения работ на приусадебном участке я занимаюсь уже много лет. Однако на суд читателей своих разработок пока не выносил, это - моя первая попытка.

Началось все с того, что в продаже появились прицепы для мотоциклов - в частности для "Восхода". Это-то и побудило меня построить прицеп для моего "Юпитера-4К". В принципе буксировка за мотоциклом с коляской никогда не запрещалась и правилами.

Прицеп, который я изготовил, подходит для буксировки его любым мотоциклом с коляской, а также грузовым мотороллером "Муравей". Он получился весьма удачным; вскоре такой же прицеп сделал и мой сосед к своему "Муравью".

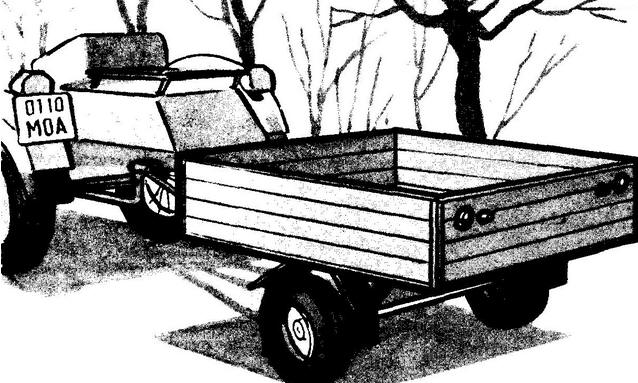

Прицеп для мотоцикла с коляской "Иж-Юпитер-4К"

Прежде всего пришлось доработать раму бокового прицепа (коляски). Я приварил к ней Г-образный кронштейн, выгнутый из стальной трубы Ø 60 мм, прикрепив его к продольной трубе рамы двумя хомутами (с фиксацией сваркой) и двумя трубчатыми подкосами, приваренными к раме и к кронштейну. Подкосы - это также водопроводные трубы с внешним диаметром 22 мм. Длина заготовок - 600 и 780 мм, однако окончательный их размер уточняется по месту.

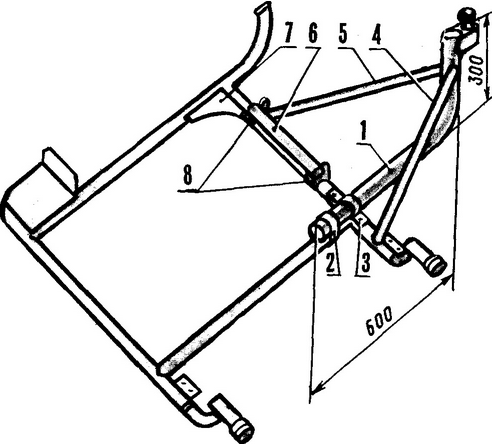

Доработка рамы бокового прицепа мотоцикла: 1 - Г-образный кронштейн, 2 - хомут передний, 3 - хомут задний, 4, 5 - подкосы, 6 - труба-переходник, 7 - усиливающая косынка, 8 - стойки

Помимо этого к стойкам, на которые опирается кузов коляски, приваривается стальная труба, позволяющая немного приподнять заднюю часть кузова, с тем чтобы его оболочка не задевала за Г-образный кронштейн. Необходимо также для увеличения жесткости рамы дополнительно приварить стальную косынку.

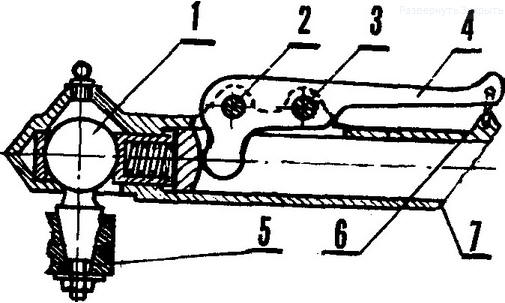

Нормализованное сцепное устройство: 1 - шар (сталь Ø 50 мм), 2 - ось запорного рычага (сталь, Ø 12 мм), 3 - стопор (сталь, Ø 10 мм), 4 - стопорный рычаг (сталь, толщина 15 мм), 5 - дышло, установленное на буксировщике, 6 - контровка, 7 - корпус сцепного устройства

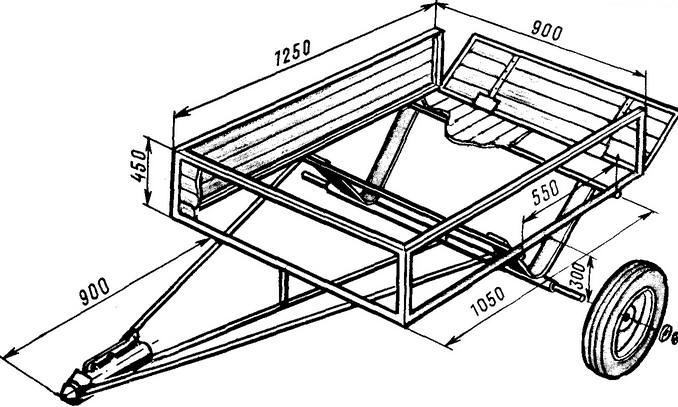

Каркас самого прицепа также сварной. Детали дышла и поперечины - из трубы Ø 22 мм, ось прицепа - это труба Ø 60 мм, а на грузовую платформу пошли стальные уголки с шириной полки 15 мм. Последняя соединяется с осью через V-образные кронштейны, выгнутые из стальной полосы сечением 7х70 мм.

Диски колес и шины - от мотороллера "Муравей", ступицы - от списанной сеялки, после обрезки они отлично состыковались с дисками.

Днище и борта кузова зашиты обычными строгаными шпунтованными досками (к каркасу крепятся шурупами). Задний борт может открываться и при необходимости сниматься, поскольку он навешен на обычных дверных петлях.

Прицеп имеет все необходимые световые приборы: фонари стоп-сигнала, указателя поворота, а также габаритные огни. На брызговиках установлены катафоты-световозвращатели.

Масса его - около 55 кг. Предельная грузоподъемность - до 350 кг, однако по правилам она не должна превышать 50% массы буксировщика. "Мотопоезд" развивает скорость до 60 км/ч. Тормоза не предусмотрены, поскольку тормозная система мотоцикла вполне справляется с торможением - разумеется, если она хорошо отрегулирована и задействован тормоз бокового прицепа.

Уже более четырех лет находится в эксплуатации этот прицеп и пока неплохо мне служит. Не было ни значительных поломок, ни неприятностей при использовании прицепа с мотоциклом. "Мотопоезд" остался столь же мобильным и маневренным, как и сам мотоцикл. Не отразилось использование прицепа и на двигателе. Он работает по-прежнему надежно, устойчиво, не перегревается, дорабатывать его никак не пришлось.

Мне кажется, что моя самоделка заинтересует тех владельцев мотоциклов с коляской, которые живут в сельской местности. Транспортных работ на подворье - не счесть. Нужно ли привезти сена, отвезти на приемный пункт картофель, доставить удобрения - всюду требуется грузовое транспортное средство. А между тем ныне чуть ли не в каждом втором дворе - мотоцикл с коляской, расходующий свои 20-30 л. с. лишь на обслуживание самого водителя и пассажиров. Так не пора ли запрячь эти лошадиные силы в работу?

Автор: В.Седов
