Велосипед с мотором

Личный транспорт: наземный, водный, воздушный

Справочник / Личный транспорт: наземный, водный, воздушный

Комментарии к статье Комментарии к статье

Для своего мопеда я выбрал складной велосипед "Десна-2" модель В-849 с уменьшенными колесами (20 х 175). Чтобы установит на нем мотор, сделал некоторые доработки.

Велосипед с мотором
Рис. 1. Велосипед "Десна" с мотором (нажмите для увеличения): 1 - хребтовая балка рамы. 2 - стойки амортизатора 3 - хомут амортизатора. 4 - фара. 5 - тумблер, в - трубка усиления рамы, 7 - двигатель. 8 - подседельная стойка рамы. 9 - багажник. 10 - бензобак ,11 - удлиненные стойки багажника, 12 - звездочка, 13 - звездочка натяжения цепи. 14 - хомут крепления двигателя. 15 - вспомогательная трубка-кронштейн двигателя

Раму усилил: между рулевой колонкой и хребтовой балкой приварил Г-образную трубку. Переднюю вилку пришлось подрессорить двумя пружинами, чтобы снять или смягчить толчки от неровностей дороги. На втулку заднего колеса установил с левой стороны дополнительную звездочку от мотовелосипеда марки 16МВ.

Велосипед с мотором

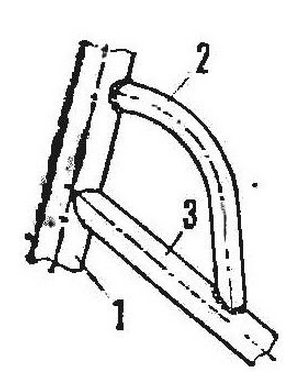

Рис. 2. Усиление рамы: 1 - рулевая колонка, 2 - трубка усиления. 3 - хребтовая балка рамы

Изменил и усилил задний багажник, сохранив его функции и несколько расширив их: прикрепил под ним бензобак, от которого топливо самотеком поступает по бензопроводу в карбюратор К34Б.

Велосипед с мотором

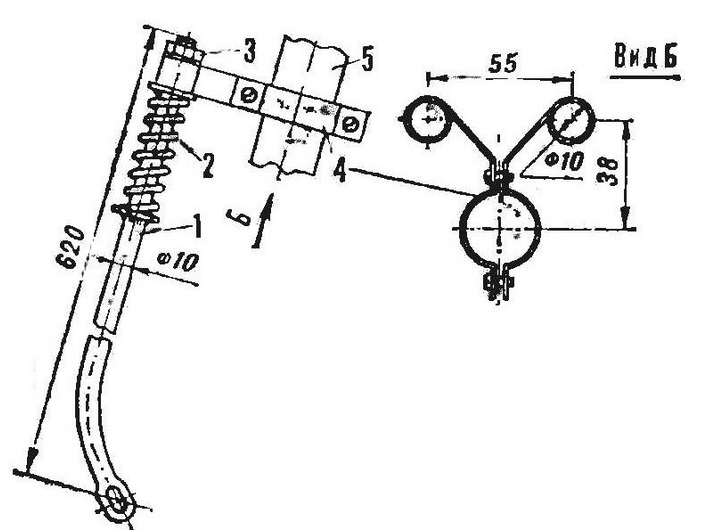

Рис. 3. Амортизатор переднего колеса (нажмите для увеличения): 1 - стойка, 2 - пружина 3 - регулировочная гайка. 4 - хомут. 5 - рулевая стойка

Двигатель Д-6 крепится с помощью вспомогательных трубок и хомутов на хребтовой балке и подседельной стойке. Для остановки двигателя на ходу на правой ручке руля имеется тумблер, разрывающий первичную цепь магнето двигателя. Чтобы обеспечить безопасность движения и в ночное время, велосипед оснащен передней фарой (с ближним и дальним светом) и красным стоп-сигналом сзади.

Велосипед с мотором

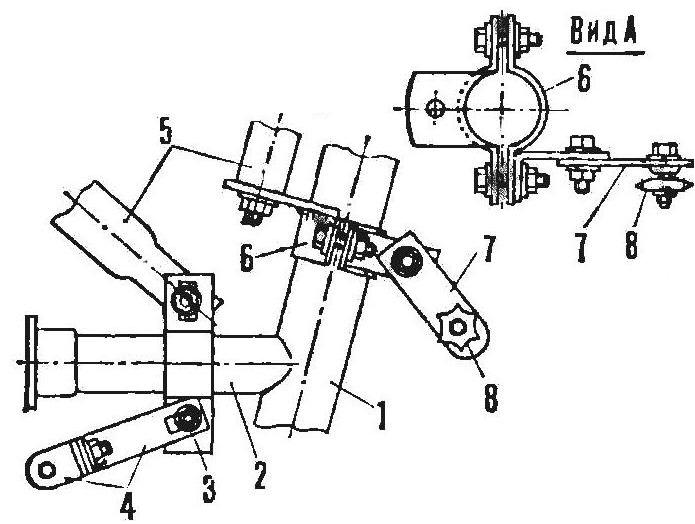

Рис. 4. Крепление двигателя: 1 - подседельная стойка рамы 2 -хребтовая балка рамы. 3 - хомут 4 - кронштейн глушителя, 5 - трубки (кронштейн двигателя). 6 - хомут, 7 - кронштейн звездочки натяжения, 8 -звездочка натяжения

Вес складного мопеда получился около 30 кгс, его можно поднимать и переносить в сложенном виде. Для удобства хранения изготовил деревянную подставку-тележку на колесиках. Места машине требуется немного - 100 х 50 см.

Велосипед с мотором

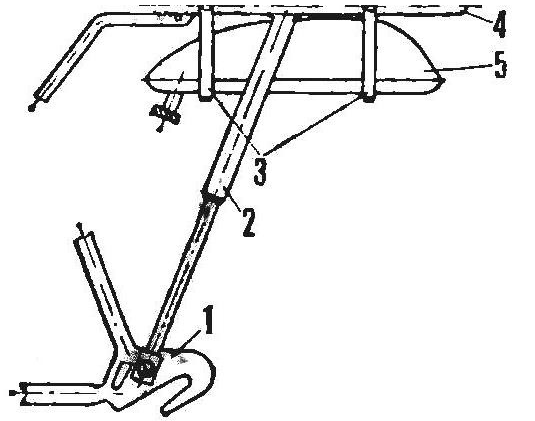

Рис. 5. Установка бензобака: 1 - задняя вилка, 2 - удлиненная стойка багажника, 3 - кронштейны бензобака, 4 - багажник, 5 - бензобак
