Мотолодка Ветерок. Личный транспорт

Справочник / Личный транспорт: наземный, водный, воздушный

 Комментарии к статье

Мотолодка "Ветерок" рассчитана на эксплуатацию с подвесным двигателем мощностью до 25 л.с. Масса лодки без двигателя - около 70 кг, скорость - до 45 км/ч.

Сначала о конструкции корпуса. Каркас его - шпангоутно-стрингерный, обшивка - фанерная, оклеенная стеклотканью на эпоксидном связующем.

Для постройки потребуются сухие сосновые бруски, рейки, фанера (размеры заготовок указаны в таблице).

Работа по изготовлению корпуса начинается с вычерчивания плаза или одной проекции "корпус", или в совокупности с проекциями "бок" и "полуширота". Для этого вполне подойдет лист оргалита (фанеры). Разметка плазовых ординат должна быть выполнена с максимальной точностью, чтобы в дальнейшем не пришлось исправлять ошибки с помощью стамески или рубанка.

Второй этап - изготовление шпангоутов. Для этого потребуется фанера толщиной около 20 мм. При отсутствии такой можно вырезать двойной комплект заготовок из фанеры толщиной 8-12 мм и склеить их. Для транцевой доски понадобятся три подобные заготовки.

При разметке шпангоутных заготовок имейте в виду, что на теоретическом чертеже - в том числе и на проекции "корпус" - изображен внешний контур обшивки, так что практический контур шпангоута должен быть занижен относительно теоретического на толщину обшивки.

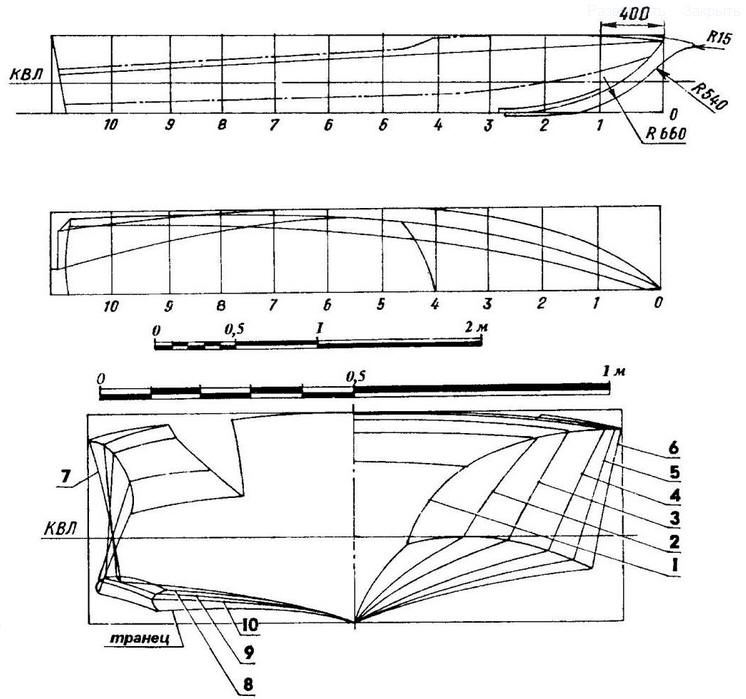

Теоретический чертеж корпуса мотолодки (нажмите для увеличения)

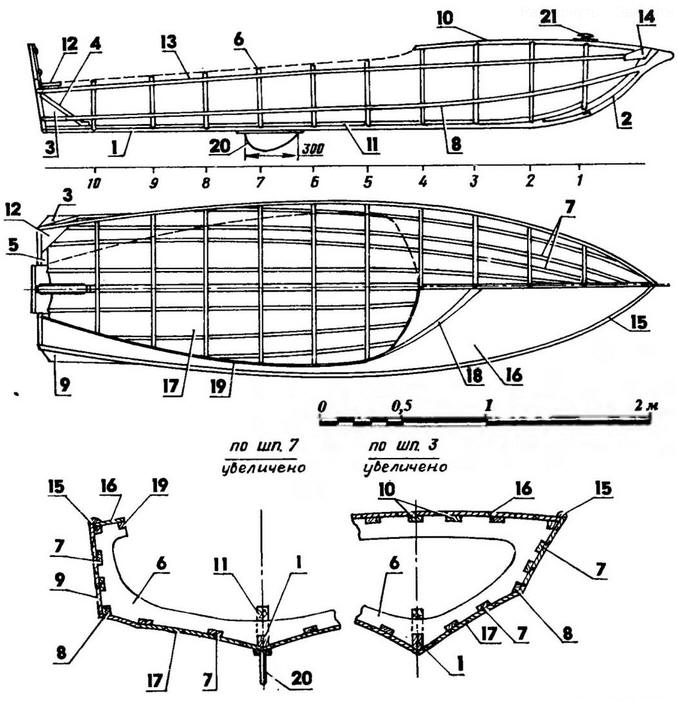

Конструкция корпуса мотолодки (нажмите для увеличения): 1 - киль (бук, брусок 60x60); 2 - форштевень (бук, доска s60); 3 - косынка задняя (сосна, доска 250x20, 3 шт.); 4 - раскос (сталь, полоса 30x5); 5 - транец (фанера, s30); 6 - шпангоут (фанера, s20, 10 шт.); 7 - стрингеры днищевые и бортовые (сосна, рейка 30x20, 12 шт.); 8 - стрингеры скуловые (сосна, рейка 40x40,2 шт.); 9 - обшивка борта (фанера s4); 10 - стрингеры палубные (сосна, рейка 30x20, 5 шт.); 11 - брус килевой (сосна, брусок 100x60); 12 - косынка (сосна, доска 150x20, 2 шт.); 13 - стрингеры угловые (сосна, рейка 40x40, 2 шт.); 14 - косынка передняя (сосна, доска 150x20, 2шт.); 15 - накладка (бук, рейка 25x20, 2 шт.); 16 - обшивка палубы (фанера s4); 17 - обшивка днища (фанера s4); 18 - брызгоотбойник (бук, доска 70x20, 2 шт.); 19 - окантовка кокпита (бук, рейка 40x40, 2 шт.); 20 - плавник (дюралюминий, лист s6); 21 - утка (бук, брусок 50x25, 3 шт.).

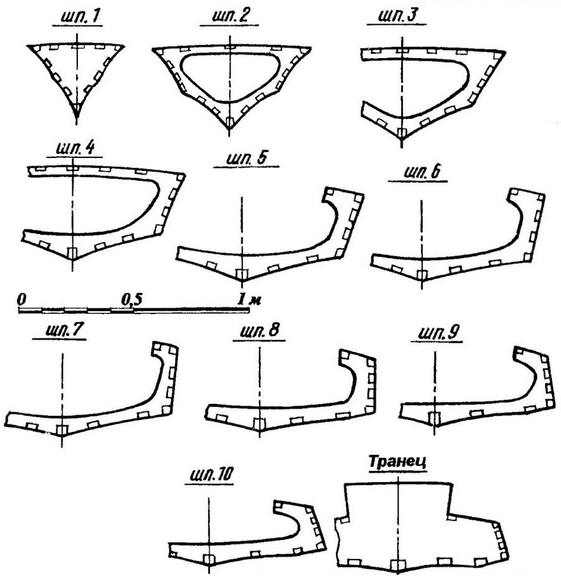

Конфигурация шпангоута и транцевой доски

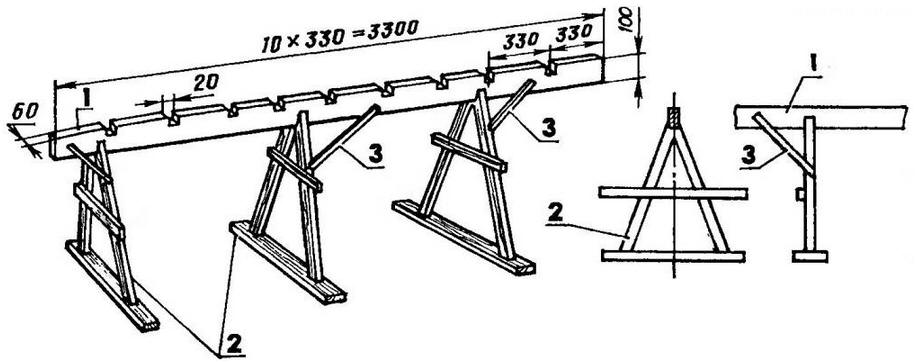

Монтаж стапеля (нажмите для увеличения): 1 - брус килевой; 2 - козелки; 3 - раскосы

Третий этап - изготовление стапеля. Для него понадобятся три козелка и килевой брус, размеры которого - на рисунке. Следует помнить, что нижняя часть бруса должна быть строго горизонтальной. Под шпангоуты на брусе прорезают пазы, ширина которых соответствует толщине шпангоутов.

Четвертый этап - установка шпангоутов на килевой брус. Плоскость каждого шпангоута должна быть строго перпендикулярной килевому брусу, а положение их относительно нижней (горизонтальной) части килевого бруса соответствовать теоретическому чертежу (проекции "корпус"). Затем на шпангоутах размечают и выбирают пазы под форштевень и киль, после чего эти элементы каркаса крепят к шпангоутам с помощью эпоксидного клея и шурупов.

Пятый этап - установка стрингеров. Пазы размечают в соответствии с чертежом каркаса мотолодки. Крепят стрингеры к шпангоутам шурупами и эпоксидным клеем. Шурупы лучше всего использовать нержавеющие, например, оцинкованные или хромированные. После отверждения клея шпангоуты и стрингеры следует отмалковать, используя в качестве контрольного инструмента гибкую рейку.

Шестой этап - обшивка фанерой каркаса корпуса (схема операции показана на рисунке). Для этого понадобятся листы фанеры толщиной 4 мм. При изготовлении элементов обшивки рекомендуется пользоваться выкройками из плотной бумаги. Обшивку к стрингерам крепят эпоксидным клеем и оцинкованными гвоздями. Начинать работу лучше всего с днища, затем переходить к бортам и в последнюю очередь - к палубе. Корпус лодки обрабатывают шкуркой, выравнивают эпоксидной шпаклевкой и оклеивают слоем стеклоткани. При этом рекомендуется к отдельным поверхностям корпуса "приформовывать" (плотно притирать сухой тряпкой) тонкую полиэтиленовую пленку. Это не только ускоряет полимеризацию эпоксидной смолы и уменьшает испарение вредных для здоровья продуктов полимеризации, но и дает высококачественную поверхность, практически не требующую дополнительной обработки.

Внутренние поверхности корпуса тщательно зачищают и два-три раза покрывают горячей олифой с промежуточной сушкой ее слоев. Окончательная обработка - покрытие масляным лаком.

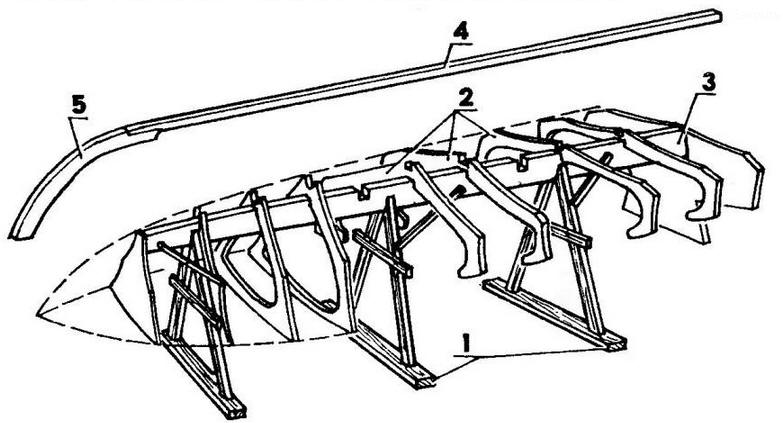

Сборка каркаса на стапеле (нажмите для увеличения): 1 - козелки; 2 - шпангоуты; 3 - брус килевой; 4 - киль; 5 - форштевень

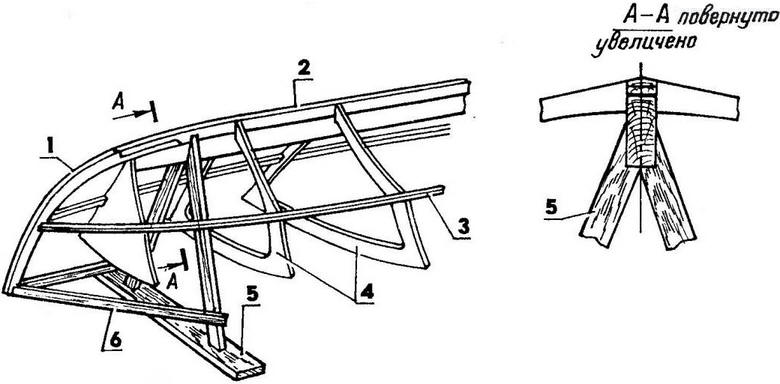

Сборка носовой части каркаса (нажмите для увеличения): 1 - форштевень; 2 киль; 3 - стрингер скуловой; 4 - шпангоуты; 5 - козелок; 6 - раскос монтажный

Конструкция рулевого управления: 1 - колесо рулевое; 2 - вал рулевой; 3 - барабан; 4 - ролик; 5 - трос; 6 - талреп винтовой; 7 - траверса; 8 - стойка наклонная; 9 - брус килевой

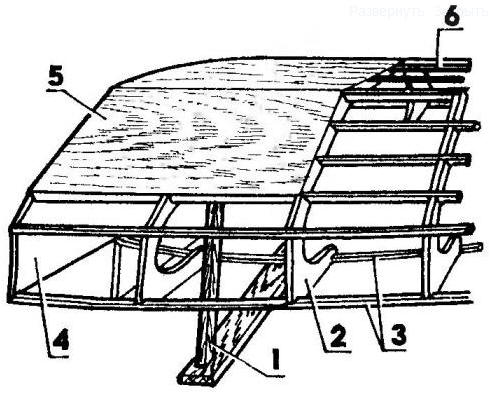

Обшивка каркаса: 1 - козелок; 2 шпангоут; 3 стрингеры палубные; 4 - транец; 5 - обшивка; 6 - стрингер скуловой.

Управление мотолодки - тросовое, с приводом от рулевого колеса, которое вместе с рулевым валом и барабаном закреплено на наклонной стойке в передней части кокпита. Тросовая проводка включает два самоориентирующихся ролика, винтовой талреп и трубчатую траверсу.

Диванчики водителя и пассажиров представляют собой легкие каркасы, обшитые рейками сечением 50x25 мм, покрытые несколькими слоями горячей олифы и масляным лаком либо несколькими слоями паркетного лака. Конструкция диванчиков позволяет убирать их в кокпит и легко извлекать перед отплытием.

В последнюю очередь на палубе закрепляют брызгоотбойник, ветровое стекло и три-четыре утки, а по бортам - привальные брусья (буковые или дубовые рейки).

Вот, собственно, и все рекомендации для изготовления этой простой мотолодки. Надеемся, что читатели по достоинству оценят ее мореходные и эксплуатационные качества.

По материалам журнала "Tehnium" (Румыния)
