Мопед в руках умельца

Личный транспорт: наземный, водный, воздушный

Справочник / Личный транспорт: наземный, водный, воздушный

Комментарии к статье Комментарии к статье

Владелец легкого мопеда (или, по современной классификации - мо-вела, то есть мотовелосипеда), оснащенного двигателем Д-8, со временем замечает, что его двухколесная машина недостаточно легко трогается с места, порой не вытягивает в гору или плохо преодолевает бездорожье. Да и запуск двигателя с помощью велосипедных педалей, с ходу, не слишком удобен. Однако такой мопед можно усовершенствовать.

Для начала - подножка. Юные "рокеры" в первый же месяц эксплуатации снимают цепь велопривода, оставляя педали лишь в качестве опоры для ног и для торможения. Правда, опора эта весьма шаткая, а чтобы педалями затормозить, надо провернуть их чуть ли не на пол-оборота назад. Выходом из положения может стать оснащение мопеда подножками мотоциклетного типа и настоящей тормозной педалью.

Для этого снимите весь кареточный узел вместе с ведущей звездочкой, осью каретки, трещоткой тормозного рычага, самим рычагом и педалями. Вместо него в то же отверстие в раме установите самодельный узел, состоящий из подножек (от любого мокика или легкого мотоцикла), приваренных к основаниям - отрезкам труб с внешним диаметром 20 мм. В свободные концы труб вварите гайку с резьбой М8 (слева) и втулку с отверстием диаметром 8,5 мм (справа). На правую грубу диаметром 20 мм наденьте втулку (огрезок трубы с внутренним диаметром 20 мм) с приваренной к ней тормозной педалью, выгнутой из прутка диаметром 10 мм.

Смонтировать узел на мопеде несложно. В отверстие каретки вставьте основания подножек и соедините болтом с резьбой М8. Затягивать этот болт придется отверткой, поэтому в головке болта предварительно прорежьте шлиц глубиной 2 - 3 мм. Чтобы педали не разболтались, под головку болта подложите упругую разрезную шайбу.

Некоторые затруднения может вызвать соединение тормозной педали с тормозным механизмом заднего колеса. Дело в том, что штатный трос для этого короток, и его следует заменить другим, более длинным. Крепление его к тормозной педали простое и, как показала практика, весьма надежное: трос петлей огибает тормозную педаль и зажимается коротким болтом с резьбой М8, шайбой и гайкой. На головке зажимного болта пропилите круглым надфилем две бороздки - они не дадут тросу выскользнуть из зажима. Чтобы в месте контакта с педалью трос не перетирался, на него наденьте отрезок оболочки от троса управления "газом" или тормозом. Для возврата педали в исходное положение оснастите ее пружиной-загружателем.

Коробка для мопеда. Ваш двигатель легко справится с дорожными трудностями, если вы снабдите его простейшей коробкой передач. Как видно из рисунка, коробка сконструирована по типу механизма переключения передач спортивного велосипеда. Но для мопеда требуются лишь две звездочки - двух передач для него вполне достаточно.

Не утверждаем, что сделать и отрегулировать такую коробку передач - дело простое. Напротив, оно требует определенных слесарных навыков, токарных работ, сварки.

Теперь - о самой коробке. Одна звездочка на мопеде уже есть - штатная ведомая, та, что закреплена на заднем колесе. Нужна еще одна с большим числом зубьев - примерно на 10 больше, чем на мопедной. Такую можно купить в магазине, где продают запасные части для велосипедов и мопедов. Заметим, что подходят звездочки и от некоторых детских велосипедов.

Если найти готовую звездочку не удастся, то сделайте ее самостоятельно, вычислив сначала ее радиус. Для этого величину шага цепи (у моторной цепи мопеда шаг цепи составляет 12,7 мм) умножьте на число зубьев будущей звездочки - получится длина делительной окружности. Разделив ее на число 27π=6,2832, получите радиус.

Подберите дюралюминиевую заготовку из листа б4 и начертите на ней окружность вычисленного радиуса, а затем с помощью разметочного слесарного циркуля аккуратно разделите на количество частей, равное числу зубьев. Керном наметьте центры отверстий и просверлите их сверлом того же диаметра, что и у ролика цепи. Обрежьте заготовку по окружности выступов зубьев и обработайте напильником их вершины.

Мопед в руках умельца

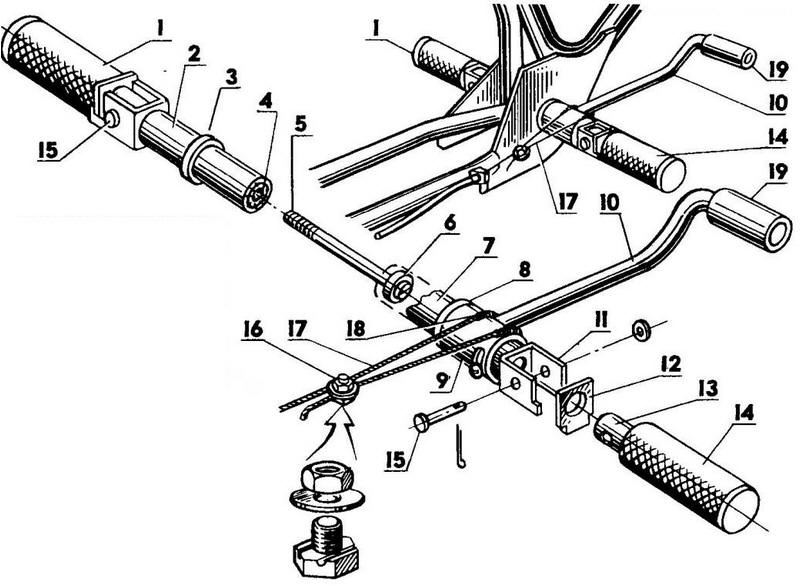

Оснащение мопеда подножками и тормозной педалью мотоциклетного типа: 1, 11, 12, 13, 14, 15 -детали подножек от тяжелого мопеда или легкого мотоцикла; 2, 7 - основания подножек (стальная труба 20x1,5); 3, 8 - кольца упорные; 4 -гайка М8; 5 - болт М8; 6 - втулка; 9 - втулка тормозной педали; 10 - педаль тормозная (стальной пруток Ø 10); 16 - зажим (доработанный болт М8 с гайкой и шайбой); 17 - трос; 18 - отрезок оплетки троса; 19 - трубка (резина)

Мопед в руках умельца

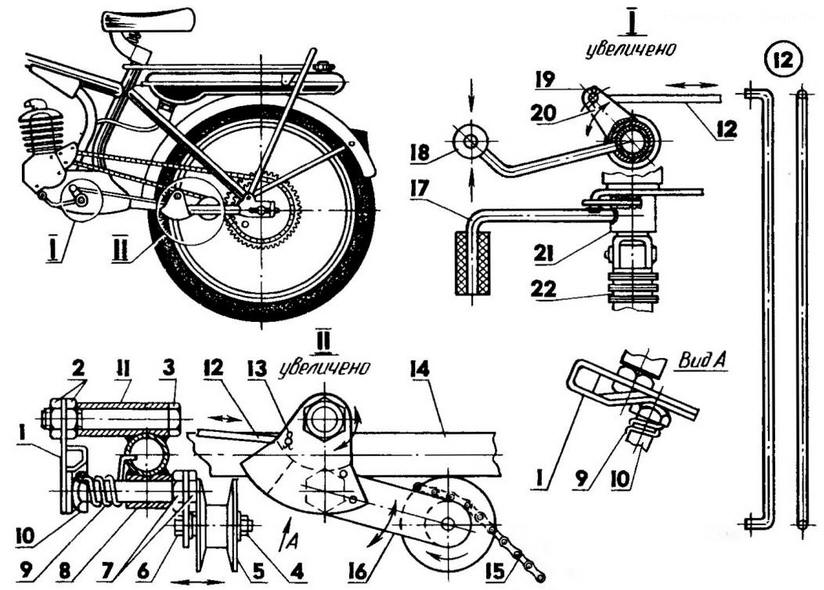

Механизм переключения передач: 1 - сектор кулачковый; 2, 4, 7 - гайки; 3,6 - болты; 5 - шкив суппорта; 8 - втулка нижняя; 9 - пружина; 10 ось суппорта; 11 - втулка верхняя; 12 - тяга привода; 13, 19-шплинты; 14 - рама мопеда; 15 - цепь втулочно-роликовая; 16 - рычаг суппорта; 17-педаль; 18 - втулка резиновая; 20 - рычаг; 21 - втулка педали; 22 - подножка

Мопед в руках умельца
Кикстартер для мопеда: 1 - рычаг пускового устройства; 2, 14 - гайки; 3, 6 - шайбы; 4 - ось-кронштейн пускового рычага; 5 - пружина возвратная пускового рычага; 7 - вилка-поводок; 8 - собачка храповика двузубая; 9 - крышка картера; 10 - картер двигателя; 11 - паз под собачку храповика; 12 - винт крепления вилки-поводка; 13 - педаль рычага пускового устройства; 15, 18 - винты; 16 - отсекатель; 17 - пружина фиксации вилки-поводка; 19, 20 - втулки; 21 - колесо зубчатое двигателя

Закрепите звездочки на заднем колесе так, чтобы большая находилась у ступицы колеса.

Далее - механизм переключения передач. Как он устроен, понятно из рисунка. К левому нижнему перу вилки заднего колеса мопеда приварены две втулки. В нижней закреплен суппорт - подпружиненный рычаг, на конце которого расположен небольшой шкив. Рычаг может перемещаться во втулке вправо и влево, перебрасывая цепь с одной звездочки на другую, а пружина постоянно удерживает цепь в натянутом состоянии. В верхней втулке установлен кулачковый сектор: перемещаясь, он отжимает суппорт и перебрасывает тем самым цепь с малой звездочки на большую. Когда сектор перемещается в противоположную сторону, пружина отжимает суппорт в исходное положение, а цепь при этом переходит на малую звездочку.

И, наконец, педаль переключения передач. Она представляет собой втулку с приваренными к ней педальной площадкой и рычагом. Тягой из толстой проволоки рычаг соединен с кулачковым сектором. Таким образом, при нажатии на педаль цепь перебрасывается на большую звездочку - включается первая передача. Если носком ботинка подцепить педаль и подать ее вверх, то цепь перекинется на штатную звездочку и включится вторая передача.

Кик для мопеда. Знаете ли вы, в чем различие между мопедом и мокиком? Мопед - это мотор плюс педали, а мокик - мотор плюс кик-стартер. Конечно, заводить двигатель пусковым устройством легче и удобнее, чем педалями.

Для начала разберемся в устройстве кикстартера. Если снять с картера двигателя Д-8 правую крышку, то под ней обнаружится большое зубчатое колесо, находящееся в зацеплении с малой шестерней коленчатого вала. Именно это колесо и станет основой пускового устройства- Нарежьте на его торце наклонные зубья, превратив тем самым в своеобразный храповик. Глубина каждого зуба 2 - 2,5 мм, шаг - через два или три зуба колеса. Кстати, ориентируясь на них, можно достаточно точно выдержать расстояния между зубьями храповика.

Доработайте и крышку картера. Прорежьте в ней паз шириной около 5 мм (форма его показана на рисунке) и закрепите винтами ось-кронштейн для установки рычага пускового устройства.

Рычаг пускового устройства лучше использовать готовый - от велопривода мопеда или любого велосипеда. Доработка его сводится к обрезке педальной оси до размера 70 мм, после чего натяните на ось отрезок резинового шланга.

С рычагом пускового устройства шарнирно (двумя винтами)соедините вилку-поводок. Выпилите ее из дюралюминия и к свободному концу приклепайте двузубую собачку храповика так, чтобы зубья, прорезанные в ней, совпадали с зубьями храповика

В механизме пускового устройства используются две пружины. Одна, расположенная на оси рычага кикстартера и работающая на кручение, служит для его возврата. Вторая, соединяющая рычаг и вилку-поводок, работает на растяжение и предназначена для фиксации поводка в двух положениях: прижатом к храповому колесу и отжатом от него.

И еще одна немаловажная деталь - отсекатель, отбрасывающий в конце рабочего хода поводок от храпового колеса. Без него запуск может обернуться аварией двигателя - поводок врежется в крышку картера. Чтобы этого не произошло, закрепите на крышке картера дюралюминиевый уголок со скошенной полкой. Попадая на него в конце рабочего хода, поводок приподнимается и отключается от храповика.

Попробуйте теперь запустить мотор. Выключите сцепление, поставив рычаг на защелку, носком ноги переместите поводок в положение, когда собачка войдет в зацепление с храповым колесом, и смело нажимайте на педаль.

Автор: И.Жуков
