Особенности сборки и монтажа электрических схем

Бесплатная библиотека / Справочная информация

 Комментарии к статье

В заметке невозможно рассказать обо всех особенностях данной работы, однако наиболее важные правила необходимо знать, перед тем как вы первый раз приступите к изготовлению любой радиотехнической конструкции.

Во многих схемах применяются микромощные микросхемы, изготовленные по КМОП технологии (серии 561, 1561, 564), а также полевые транзисторы. Все эти детали, пока они не установлены в плату, боятся статического электричества. На человеке оно образуется из-за трения одежды и может превышать потенциал 1000 В. Поэтому до прикосновения к этим деталям необходимо надеть заземленный браслет или хотя бы коснуться рукой металла батареи отопления. Детали, боящиеся статического электричества, должны храниться в металлической фольге или в специальных коробках. Для защиты полевых транзисторов выводы у них можно обмотать оголенным проводом, который снимается при монтаже. Монтаж этих деталей на плату лучше выполнять в последнюю очередь, после установки всех остальных деталей.

Сборку печатной платы начинают с установки элементов, требующих механического крепления. При этом приходится иногда расширять отверстия и пазы, а делать это с уже установленными деталями неудобно.

Все устанавливаемые детали не должны иметь на корпусе царапин, трещин, вмятин или каких-то других механических повреждений. Даже если такие детали и работают, то еще не значит, что это продлится долго. Детали устанавливаются так, чтобы они не касались друг друга.

Паяльник лучше использовать с заземляемым жалом, а температура жала должна быть около 270°С. Если она значительно выше, то припой на жале быстро выгорает и приобретает серый цвет, а при нормальной температуре расплавленный припой не теряет зеркального блеска, который остается и после его остывания. Такая пайка обеспечивает качественное электрическое соединение.

Для ускорения пайки используют жидкий спирто-канифольный флюс - он разрушает окисную пленку на поверхности выводов деталей. Флюс легко можно сделать самостоятельно, растворив кусок канифоли в спирте в пропорции примерно 1:10.

При пайке элементов, чтобы их не перегревать, паяльником с припоем на жале касаются выводов не более чем в течение 3 секунд. Сами элементы при этом удобно придерживать пинцетом. Для лучшей пайки выводы деталей полезно до установки на плату предварительно облудить. При установке элементов их выводы загибаются так, чтобы была видна маркировка. Это пригодится, когда будете настраивать устройство и разбираться в ошибках монтажа.

Некоторые детали (диоды, стабилитроны, электролитические конденсаторы и др.) имеют полярность, и ее необходимо соблюдать при монтаже. Наиболее легко ошибиться с установкой электролитических конденсаторов, особенно импортного производства, так как справочную информацию по ним найти трудно, а на корпусе полярность не указана.

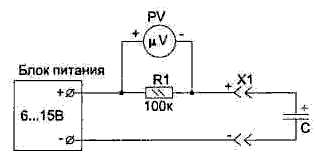

В этом случае удобно воспользоваться схемой, которая позволит по минимуму тока утечки конденсатора легко определить его полярность.

Утечка замеряется косвенным методом по падению напряжения на резисторе R1 после окончания заряда подключенного конденсатора. Напряжение, подаваемое с блока питания, не должно превышать допустимое рабочее для конденсатора. При неправильном подключении полярности у конденсатора утечка будет в 10...100 раз больше по сравнению с правильной. Вольтметр для этих измерений необходим с большим входным сопротивлением, например В7-38А.

После окончания пайки выступающие выводы деталей укорачиваем и растворителем смываем остатки канифоли, что позволит проконтролировать качество монтажа: на плате не должно остаться капель припоя и междорожечных замыканий.

Публикация: radioman.ru
