Нанесение объекта на карту по прямоугольным координатам циркулем или линейкой. Основы безопасной жизнедеятельности

Справочник / Основы безопасной жизнедеятельности

Комментарии к статье

Прежде всего по координатам объекта в километрах и оцифровкам километровых линий находят на карте квадрат, в котором должен быть расположен объект.

Квадрат местонахождения объекта на карте масштаба 1:50 000, где километровые линии проведены через 1 км, находят непосредственно по координатам объекта в километрах.

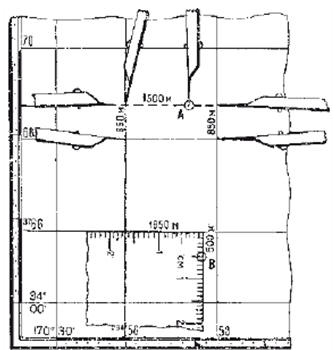

Рис. 6.18. Нанесение объектов на карту по прямоугольным координатам

На карте масштаба 1:100 000 километровые линии проведены через 2 км и подписаны четными числами, поэтому, если одна или две координаты объекта в километрах - нечетные числа, нужно находить квадрат, стороны которого подписаны числами на единицу меньше соответствующей координаты в километрах.

На карте масштаба 1:200 000 километровые линии проведены через 4 км, поэтому стороны нужного квадрата будут подписаны числами, кратными четырем, меньшими соответствующей координаты объекта в километрах на один, два или три километра. Например, если даны координаты объекта (в километрах) X= 6755 и Y = 4613, то стороны квадрата будут иметь оцифровки 6752 и 4612. После нахождения квадрата, в котором расположен объект, рассчитывают удаление объекта от нижней стороны квадрата и откладывают его в масштабе карты от нижних углов квадрата вверх. К полученным точкам прокладывают линейку и от левой стороны квадрата, также в масштабе карты, откладывают расстояние, равное удалению объекта от этой стороны.

На рис. 6.18 показан пример нанесения на карту объекта А по координатам X = 3 768 850, Y = 29 457 500.

Нанесение объекта на карту координатомером, выгравированным на командирской линейке

По координатам объекта в километрах и оцифровке километровых линий определяют квадрат, в котором находится объект. На этот квадрат накладывают координатомер так же, как и при определении координат (см. рис. 6.17), совмещают его вертикальную шкалу с западной стороной квадрата так, чтобы против нижней стороны квадрата был отсчет, соответствующий координате Xв масштабе карты минус оцифровка этой стороны квадрата. Затем, не изменяя положения координатомера, находят на горизонтальной шкале отсчет, соответствующий (также в масштабе карты) разности координаты Y объекта и оцифровки западной стороны квадрата. Точка против штриха у этого отсчета будет соответствовать положению объекта на карте.

На рис. 6.18 показан пример нанесения на карту объекта В, расположенного в неполном квадрате, по координатам X = 3 765 500; Y = 2 945 750.

В данном случае координатомер наложен так, чтобы горизонтальная шкала его была совмещена с северной стороной квадрата, а отсчет против западной его стороны соответствовал разности координаты Y объекта и оцифровки этой стороны (29 457 км 650 м - 29 456 км = 1 км 650 м). Отсчет, соответствующий разности оцифровки северной стороны квадрата и координате Y объекта (3766 км - 3765 км 500 м), отложен по вертикальной шкале вниз. Точка против штриха у отсчета 500 м будет указывать положение объекта на карте.
