Малогабаритный сельскохозяйственный летательный аппарат. Советы моделисту

Справочник / Аппаратура радиоуправления

 Комментарии к статье

Летательные аппараты, которые мы проектируем и строим, не имеют кабин, а в них - пилотских кресел. Да и не нужны они самолету с пятиметровым размахом крыльев и трехкилограммовой полезной нагрузкой. "Но тогда это не самолет, а всего лишь модель", - скажете вы. Не согласны. Выходящие из стен нашего СКВ теле-пилотируемые самолеты и вертолеты - самые настоящие, да и задачи перед ними стоят весьма серьезные.

Телепилотируемый аппарат (ТПЛА), о котором мы хотим рассказать, предназначен для расселения полезных насекомых - трихограмм. Главное, к чему мы стремились при проектировании ТПЛА, - обеспечение высокой производительности. Для этого мы конструировали механизм, разбрасывающий за полет 2 тыс. капсул одновременно в трех направлениях: вправо, влево и вниз. Таким образом обеспечивался достаточно широкий захват. Непосредственно за винтом установили воздухозаборник, который улавливал часть отбрасываемого винтом потока. Струя воздуха раскручивала небольшую турбинку, а та приводила в движение автомат. Он захватывал из бункера капсулы, накалывал их и направлял смертоносные для насекомых-вредителей "бомбы" в трубчатые крыльевые лонжероны. Туда же попадала и часть потока из воздухозаборника. В результате добились того, что получается, скажем, у мальчишек при стрельбе рябиной из трубки: "бомбы" стремительно вылетали из лонжеронов и в заданном программой механизма порядке ложились на обрабатываемое поле.

Компоновка фюзеляжа определялась размещением в нем контейнера под капсулы и разбрасывателя. Сам же самолет представляет собой подкосный низкоплан с крылом большого удлинения. Фюзеляж ТПЛА - типа "монокок", с работающей стеклопластиковой оболочкой переменной толщины - 0,5 мм на хвостовой балке и около 2 мм в носовой и центральной его частях. Шпангоут в фюзеляже всего один, он выпилен из материала Д16Т и вклеен в центральную часть гондолы. На шпангоуте крепятся практически все механизмы ТПЛА - двигатель, разбрасыватель, основные стойки шасси и подкосы крыла.

Контейнер для капсул образован передней верхней частью фюзеляжа. Это своеобразный капот; откидываясь вперед, он обеспечивает доступ ко всей

"начинке" самолета. Контейнер загружается через люк в верхней части фюзеляжа.

Непосредственно за шпангоутом располагается воздушный канал, в котором установлена турбина привода разбрасывателя. Из этого же канала производится отбор воздуха, необходимого для выбрасывания капсул через каналы в крыле.

Основные технические характеристики:

• Масса планера, кг........4,5
• Полезная нагрузка, кг........5
• Мощность двигателя, л. с.........1,2
• Диапазон сноростей, км/ч.........12-140
• Время в полете, мин.........30
• Удаление от оператора, км........1,5

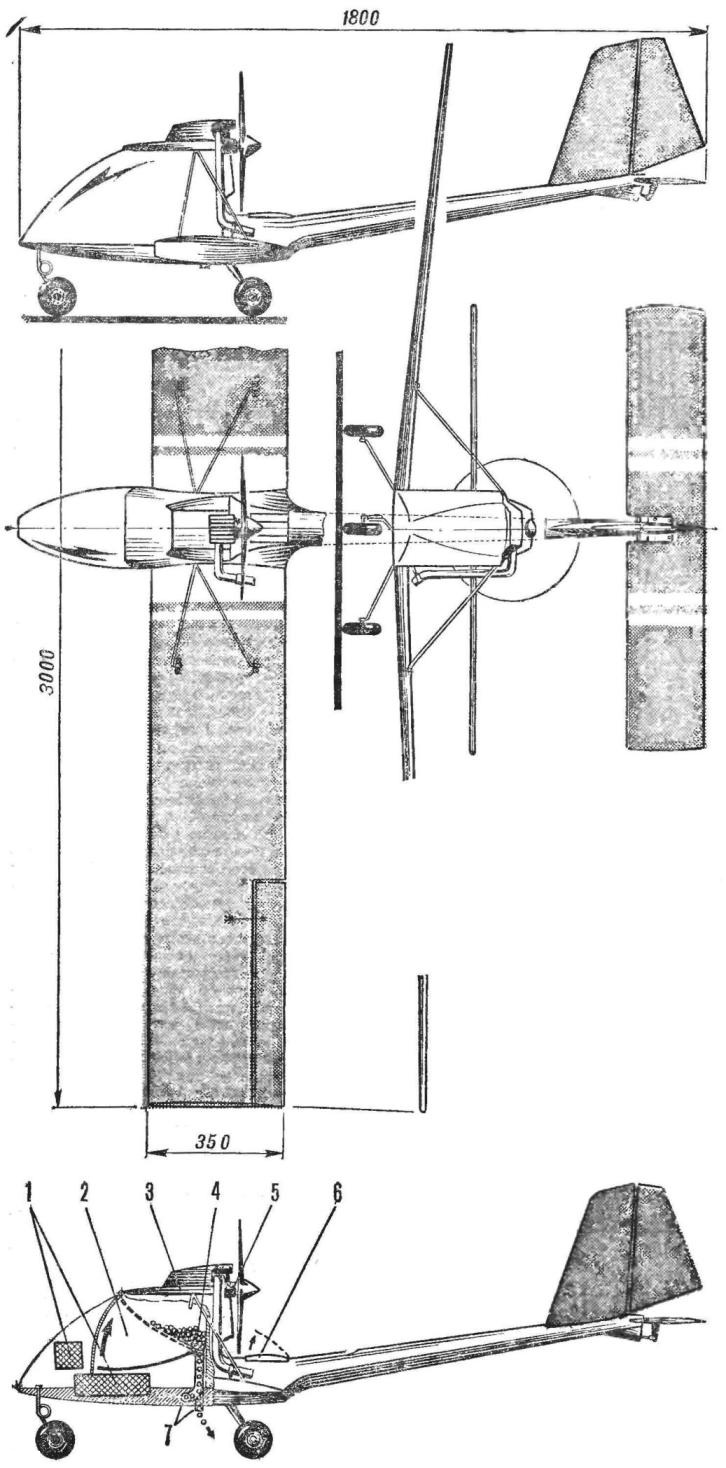

Схема и компоновка телепилотируемого аппарата (нажмите для увеличения): 1 - блоки радиоуправления, 2 - контейнер 3 - крышка контейнера, 4 - капсулы с трихограммой, 5 - двигатель, 6 - регулируемый воздухозаборник, 7 - выходные отверстия контейнера

Моторама с двигателем рабочим объемом 10,0 см3 закреплена на шпангоуте с помощью амортизаторов. Топливный бак располагается под двигателем. Поскольку уровень топлива в нем ниже отверстия в жиклере, на двигатель установлена топливная помпа.

За двухлопастным воздушным винтом Ø 320 мм и с шагом 120 мм находится воздухозаборник воздушного канала.

Шасси ТПЛА - трехточечное, основные стойки - рессорного типа, передняя -- поворотная, управляемая синхронно с рулем направления, Колеей шасси Ø 90 мм при ширине 30 мм; они представляют собой заполненные поролоном резиновые покрышки. Рессора основного шасси сделана из стального прутка толщиной 5 мм.

Крыло, стабилизатор и киль пенопластовые, после обработки их поверхности обтянуты лавсановой пленкой. Профиль крыла плосковыпуклый, относительная толщине 15%, профиль стабилизатора симметричный, относи" тельная толщина 12%.

Крыло вырезается по двум металлическим шаблонам-профилям, затем облегчается, и в передней его части устанавливается трубчатый титановый лонжерон (Т18X0,5 мм). Помимо своей основной функции - служить крыльевой балкой, - лонжерон является каналом, через который выбрасываются капсулы.

Стабилизатор самолета - цельноповоротный, пенопластовый, в районе узла усилен накладками.

Управление ТПЛА осуществляется пропорциональной радиоаппаратурой. Рулевые машинки (за исключением элеронных) закреплены на общей плате в передней части фюзеляжа. Элеронные же машинки установлены в крыле. Управляется аппарат по курсу, крену, тангажу; можно также дистанционно менять режим работы двигателя, разбрасывателя и включать автопилот крена и тангажа.

Тщательнейшие испытания нашего аппарата - около сотни полетов общей продолжительностью 25 ч - полностью подтвердили расчеты конструкторов СКБ-АМ.

Автор: В.Макеев
