Автожир на корде. Советы моделисту

Моделирование

Модель изготовлена в кордовом варианте. В этом случае регулировка ее проще, чем свободнолетающей. Конструкция автожира достаточно проста. Фюзеляж, шасси, оперение, крепление двигателя - как у обычной кордовой модели. Трехлопастный винт создает подъемную силу, вращаясь от набегающего воздушного потока, то есть использует явление авторотации. Однако количество лопастей может быть три, четыре и более.

Фюзеляж (рис. 1) наборной конструкции, собран из фанерных шпангоутов и сосновых стрингеров. Основой носовой части служит максимально облегченная буковая моторама. Спереди фюзеляж прямоугольного сечения, в хвосте - шестигранного. Носовой шпангоут из фанеры толщиной 2,5 мм, остальные - 1 - 1,5 мм. С боков носовая часть зашита фанерой толщиной 1 мм, в месте перехода прямоугольного сечения в шестигранник сделаны зализы из пенопласта. Вверху фюзеляжа на эпоксидной смоле вклеены две направляющие из дюралюминиевого уголка сечением 10х10 мм, на которые устанавливается кронштейн узла крепления несущего винта.

Оперение наборной конструкция, нервюры из липового шпона толщиной 1 мм, кромки и лонжероны из сосны. Профиль стабилизатора симметричный, его относительней толщина 9%. Руль поворота развернут вправо на 15°.

Шасси трехстоечное, с носовым колесом. Передняя стойка из проволоки ОВС Ø 3 мм, задние - Ø 2,5 мм, подкосы Ø 1,5 мм.

С левой стороны модели крепятся небольшое крыло, в котором находится дюралюминиевая качалка толщиной 1 мм и тяги для крепления корд из стального тросика Ø 1 мм (рис. 2). Ось вращения качалки расположена на 10 - 15 мм сзади центра тяжести модели. Крыло из дюралюминия Д16Т толщиной 0,5 мм вклеено в фюзеляж на эпоксидной смоле.

Двигатель "Полет", переделанный в компрессионный вариант; мощность 0,35-0,38 л. с. при рабочем объеме 5,6 см3.

Бак объемом 40 см3 обычной для кордовой модели конструкции расположен сразу же за передним шпангоутом фюзеляжа.

Модель оклеена цветной микалентной бумагой.

Основные технические характеристики:

Вес, г - 1100
Вес не единицу площади диске винта, г/дм2 - 7,1
Вес не единицу площади лопастей, г/дм2 - 75
Площадь лопастей, дм2 - 14,8
Площадь стабилизатора, дм2 - 8,6
Удельная мессе, кг/л.с - 3

Рис. 1. Общий вид модели (нажмите для увеличения): 1 - направляющая, 2 - стрингер, 3 - фанерная пластина, 4 - моторама, 5, 7 - шпангоуты, 6 - стрингер

Несущий винт - наиболее сложная часть модели. Лопасти наборной конструкции. Нервюры из липового шпона толщиной 1 мм, кромки и лонжероны из сосны. Профиль на лопастях плоско-выпуклый, относительной толщиной 10%. Металлические детали несущего винта в основном выполнены из Д16Т (рис. 3). Для легкости вращения применены подшипники. Узел крепления несущего винта обеспечивает регулировку угла наклона его оси и установочных углов лопастей. Сам узел может передвигаться вдоль фюзеляжа по пазам в направляющих, это дает возможность изменять положение центра тяжести модели относительно оси вращения винта.

Угол наклона оси винта (в пределах 3-10° к вертикали) регулируется перемещением вперед или назад пластины, в отверстие которой входит нижний конец оси. Установочные углы лопастей изменяются в пределах от -5° до +5° с помощью регулировочной гайки, которая перемещает диск с поводками вдоль вертикальной оси и одновременно поворачивает все три лопасти. Диск прижимается к гайке пружиной. Лопасти крепят к ступице винтами М3.

Автожир на корде
Рис. 2. Система управления: 1 - винт М3х12, 2 - рейка, 3, 7 - гайки М3, 4 - шайба (текстолит), 5 - качалка, 6 - крыло, 8 - винт М3х20, 9 - тяга руля высоты

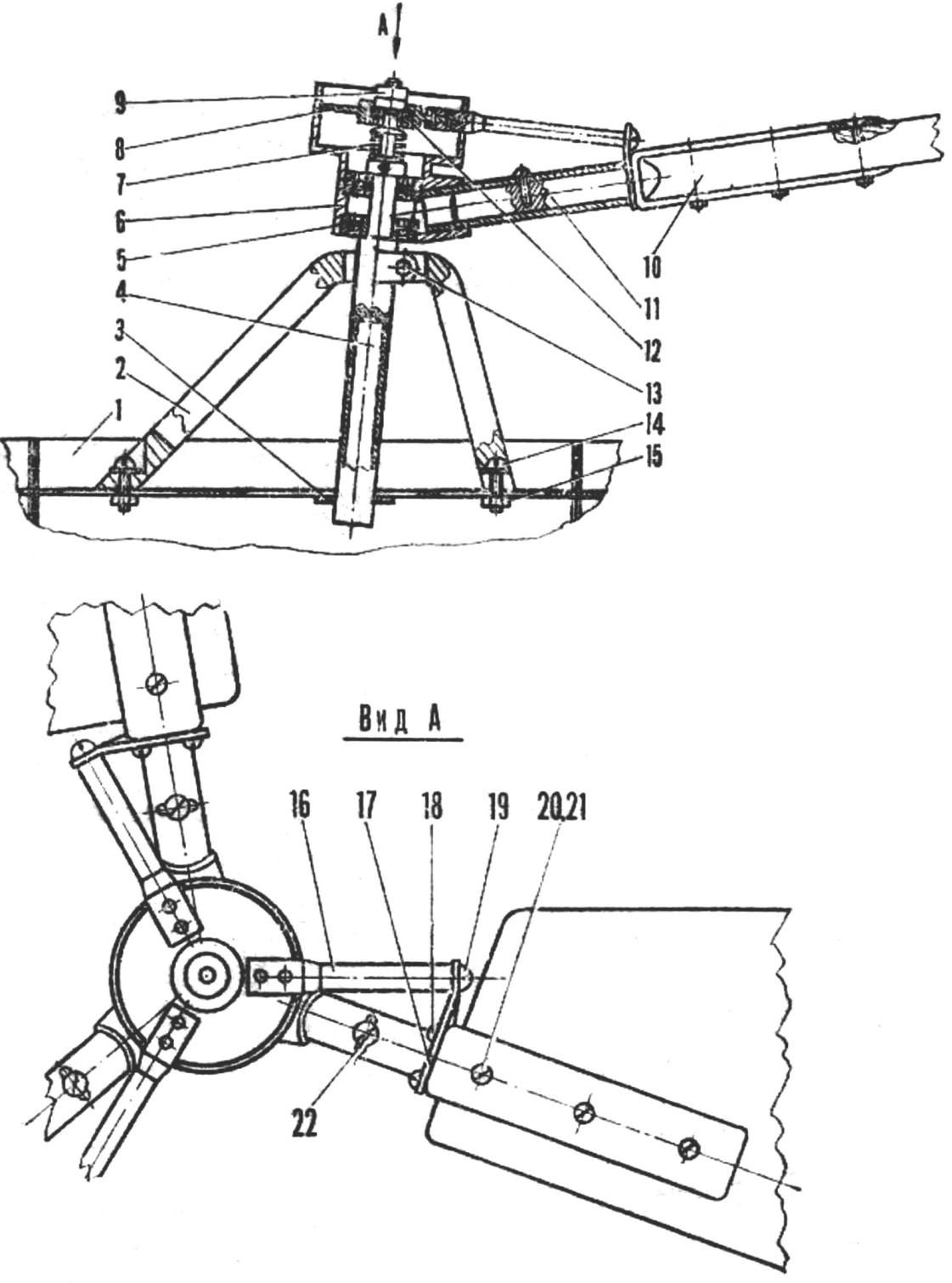

Рис. 3. Узел крепления несущего винта (нажмите для увеличения): 1 - направляющая, 2 - кронштейн, 3 - пластина, 4, 13 - оси, 5, 12 - подшипники, 6 - стакан, 7 - пружина, 8 - диск, 9-- регулировочная гайка, 1Л - лопасть, 11 - ступица винта, 14 - винт М3х10, 15 - гайка, 16 - поводок, 17 - серьга, 18 - винт М2х5, 19, 22 - винты М3х8, 20 - винт М3х16, 21 - гайка М3

Запуск автожира производится так же, как и обычной кордовой модели. Первые полеты желательно проводить на укороченных кордах (10-12 м). При продольной неустойчивости, то есть качании модели в продольной плоскости, необходимо передвинуть центр тяжести модели вперед (кронштейн сдвинуть по направляющим назад).

Если после остановки двигателя модель очень быстро снижается, надо увеличить установочные углы лопастей. Скорость вращения несущего винта регулируется с помощью небольших изменений угла наклона его оси, При увеличении угла скорость вращения увеличивается.

Авторы: Б.Горшков, И.Скиба
