Универсальный механический шаблон для моделей. Чертеж, описание

МОДЕЛИРОВАНИЕ
Бесплатная библиотека / Справочник / Моделирование

Универсальный механический шаблон для моделей. Советы моделисту

Моделирование

Для проверки симметрии пуансона корпуса модели корабля по чертежу изготовляют все ее шпангоуты (или полушпангоуты). Хотя эта работа нетрудоемкая, но требует времени и затрат материала. Для судомодельных кружков и лабораторий, где налажено производство моделей кораблей и судов различных классов, я предлагаю использовать универсальный механический шаблон. Он надежно и быстро обеспечивает контроль соответствия обводов корпуса модели судна ее теоретическому чертежу и определяет даже самую незначительную асимметрию каждой боковой стороны пуансона.

Изготовление механического шаблона доступно любому судомодельному кружку, в котором есть элементарные станки и инструменты.

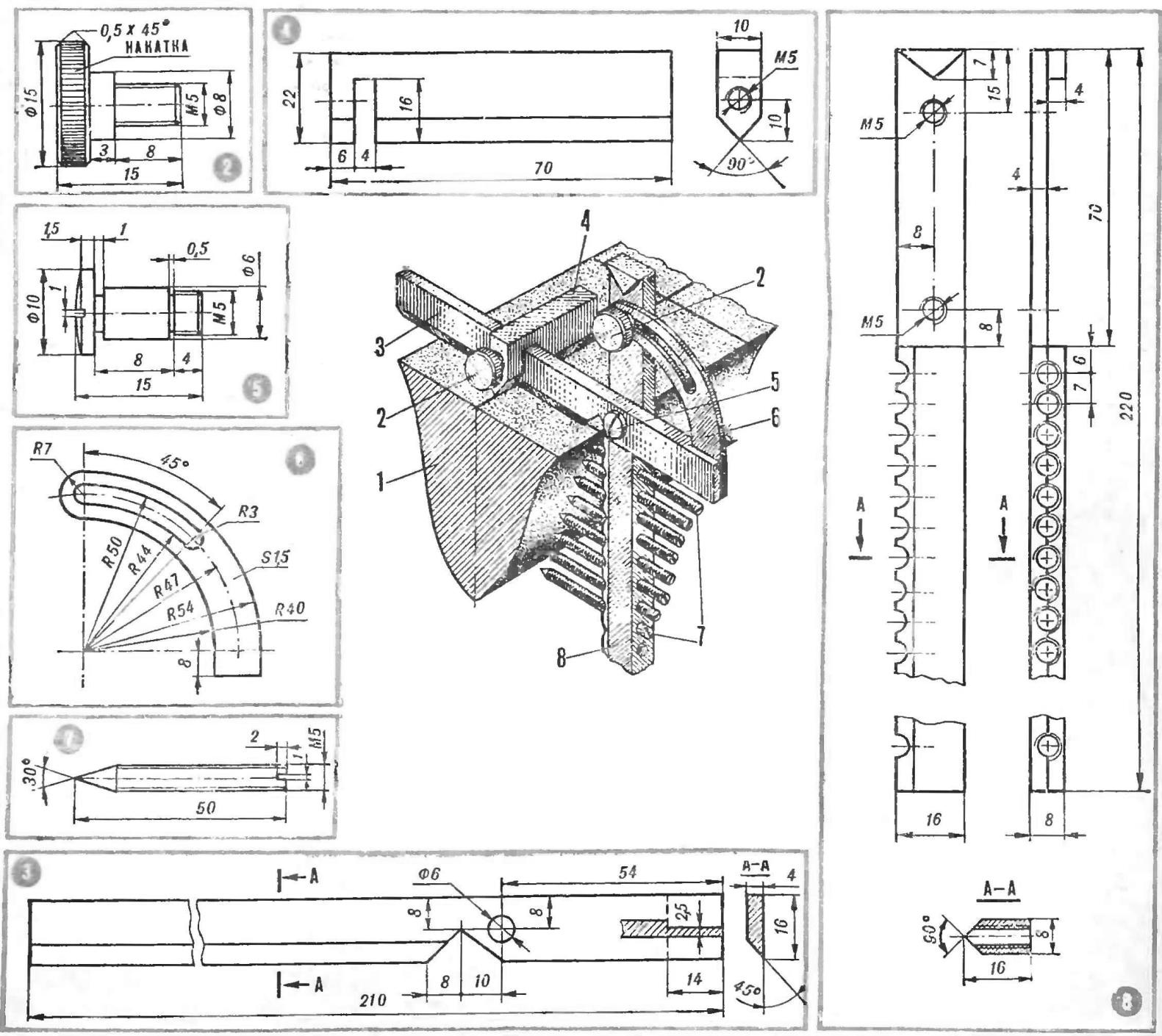

Универсальный механический шаблон для моделей (нажмите для увеличения): 1 - пуансон модели, 2 - стопорный винт, 3 - поперечная линейка, 4 - продольная линейка, 5 - соединительный винт (см. рис. 2), 6 - сектор, 7 - винт-метчик, 8 - вертикальная линейка

Работа с механическим шаблоном несложна. Сначала на пуансон наносят линии диаметральной плоскости и линии шпангоутов. Механический шаблон устанавливают таким образом, чтобы поперечная линейка (3) находилась на линии шпангоута (например, мидель-шпангоута), а продольная линейка 4 - на линии диаметральной плоскости пуансона. Линейка 4 перемещается по линейке 3 и стопорится винтом 2. Вертикальная линейка 8, имеющая несколько резьбовых отверстий, в которые ввинчены винты-метчики 7, устанавливается под наиболее удобным углом в зависимости от конфигурации обводов пуансона и зажимается винтом 2 на секторе 6. После этого винты-метчики 7 ввинчиваются до упора в корпус пуансона. Теперь, повернув шаблон на 180° и перенеся его на противоположный борт, вы определите по положению винтов симметричность пуансона Для изготовления универсального шаблона рекомендуем сталь 45.

Автор: А.Колотовкин
