Змеи-дельтапланы. Советы моделисту

Справочник / Аппаратура радиоуправления

 Комментарии к статье

На страницах популярного французского детского журнала "Жен Анне" приводятся описания двух моделей дельтапланов, сконструированных Жан-Полем Мувье и Кристианом Невилем. Крыло "Дельта" - равнобедренный треугольник с высотой, равной половине основания. Киль имеет форму треугольника с углами 90, 60 и 30°. Как и большинство змеев, крыло "Дельта" состоит из обтяжки, рамы и бечевы, наматываемой на мотовильце. Обтяжка изготовлена из тонкой и прочной материи, каркас - деревянные рейки. Дельтаплан очень легок, поэтому для его запуска достаточно небольшого дуновения ветра.

Мы приводим описания двух моделей разных размеров, имеющих одинаковые пропорции. Следует отметить, что большая "Дельта" летает лучше, чем малая. Итак...

Маленькая "дельта"

Для нее нужны следующие материалы и инструменты: линейка, карандаш, ножницы, булавки, наперсток, прочные нитки, круглогубцы, большой гвоздь, четыре рейки Ø 8 мм: две длиной 100, одна 90 и одна - 76 см.

Конструктивно змей (рис. 1) состоит из двух частей: крыла и киля, которые выкроены из тонкой синтетической ткани; для обтяжки потребуется кусок ткани размером 180x90 см.

Рис. 1. Маленькая "Дельта" (нажмите для увеличения)

Изготовление

1. Материю сложите пополам и закрепите булавками, как показано на рисунке 1А. Она образует квадрат со стороной 90 см. Проведите диагональ. Затем выше ее на 4 см (это припуск на швы) наметьте параллельную линию, по которой разрежьте ткань.

Разверните ее и в получившемся большом треугольнике найдите середину. С двух сторон треугольника материю нужно подогнуть на 3 см и прострочить. Из остатка ткани выкройте киль с припусками по 2 см на швы с двух меньших сторон треугольника; подогните материю на этих двух сторонах на 1,5 см.

2. К вершине прямого угла киля для усиления пришейте небольшой треугольник (рис. 1Б) из той же ткани - здесь будет прикреплен один из концов бечевы.

3. К середине крыла в нижней его части (рис. 1В) пришейте двумя строчками киль: сначала на расстоянии 1-2 мм от края, затем отступив 2-3 мм от первой.

4. Выкройте полоску длиной 92 см и шириной 4,5 см (с обеих сторон ткань подгибается на 1 см) и пришейте к обратной стороне крыла точно по его середине - от вершины к основанию (рис. 1Г), ширина готовой полоски должна составлять 2,5 см. Для удобства можно воспользоваться лентой: ее легко пристрочить, не подворачивая краев. Полоска образует канал, в который будет вставлена центральная рейка. Пришивая полоску, постарайтесь не задеть киль. Один из концов канала зашейте, а другой оставьте открытым.

Сборка

1. Вставьте рейки длиной 1 м в боковые, а рейку 90 см в центральный каналы крыла. Боковые рейки не доходят до вершины треугольника крыла. Концы каналов зашейте.

2. Из стальной проволоки Ø 1,5 мм согните два крючка (рис. 2). Клеем и нитками прикрепите их к концам поперечной рейки (длиной 76 см).

Рис. 2. Крючок

3. Раскаленным гвоздем прожгите два отверстия в точках А и В и отверстие С в усиленном углу киля. Просовывая крючки в точки А и В, закрепите поперечную рейку, это придаст "Дельте" в полете изгиб, который необходим для увеличения ее устойчивости.

Большая "дельта"

Вам потребуются следующие материалы и инструменты: линейка, карандаш, ножницы, булавки, наперсток, прочные нитки, круглогубцы, плоскогубцы, большой гвоздь, тиски, ножовка, две струбцины, клей для древесины, наждачная бумага, четыре рейки квадратного сечения 15X15 мм: две рейки длиной 360 см, одна (поперечная) 430 см, другая (центральная) 300 см.

Большую "Дельту" (рис. 1) делают почти так же, как и малую.

Для обтяжки нужен кусок ткани 11,3x1 м: 9 м - на крыло, 2,3 м - на киль.

Рис. 1. Большая "Дельта" (нажмите для увеличения)

Изготовление

1. Выкройте киль (см. рисунок 1), оставляя по 2 см на швы с двух меньших сторон треугольника. Подогните края материи. К вершине прямого угла киля пришейте для усиления треугольник.

2. Кусок ткани длиной 9 м разрежьте на три части перпендикулярно долевой нити. Затем сложите их вместе таким образом, чтобы получился квадрат со стороной 3 м (рис. 1). Проведите диагональ и по ней разрежьте ткань. Сшейте все полученные куски так, чтобы в результате образовался равнобедренный треугольник с основанием 6 м и высотой 3 м. С двух боковых сторон подверните материал на 6 см (для вставки боковых реек), а со стороны основания на 1 см.

3. Точно посередине большого треугольника пришейте киль (рис. 1), а с другой стороны кроя - полоску шириной 7 см (она образует канал для центральной рейки).

Сборка

1. Вставьте боковые и центральную рейки и зашейте концы каналов.

2. Раскаленным гвоздем проколите отверстия в точках А и В крыла и С киля.

3. Из стальной проволоки Ø 2 мм согните два крючка (рис. 2). Прикрепите их к концам поперечной рейки и вставьте ее.

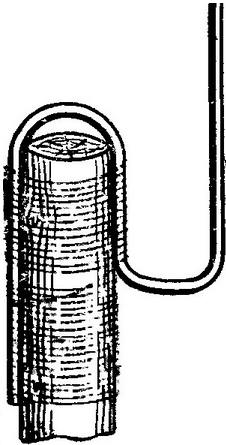

Рис. 2. Крючок

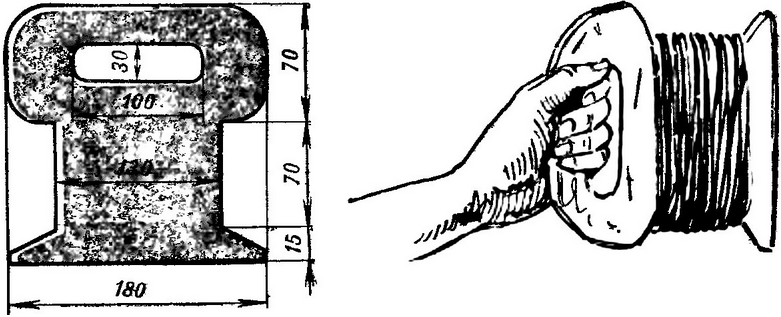

Мотовильце (рис. 3) делают из фанеры толщиной 10 мм. Размеры его приведены на чертеже. В качестве бечевы используют капроновую леску, выдерживающую нагрузку 20 кг.

Рис. 3. Мотовильце (нажмите для увеличения)

Чтобы запустить "Дельту", надо держать ее за бечеву. Для запуска необходима помощь одного-двух человек. При сильном ветре модель может пикировать. Чтобы избежать этого, следует увеличить изгиб, опустив поперечную перекладину (для этого ниже точек А и В проделывают еще два отверстия).
