Торпедный катер. Советы моделисту

Справочник / Аппаратура радиоуправления

 Комментарии к статье

Модель проста в изготовлении и обладает хорошими ходовыми качествами.

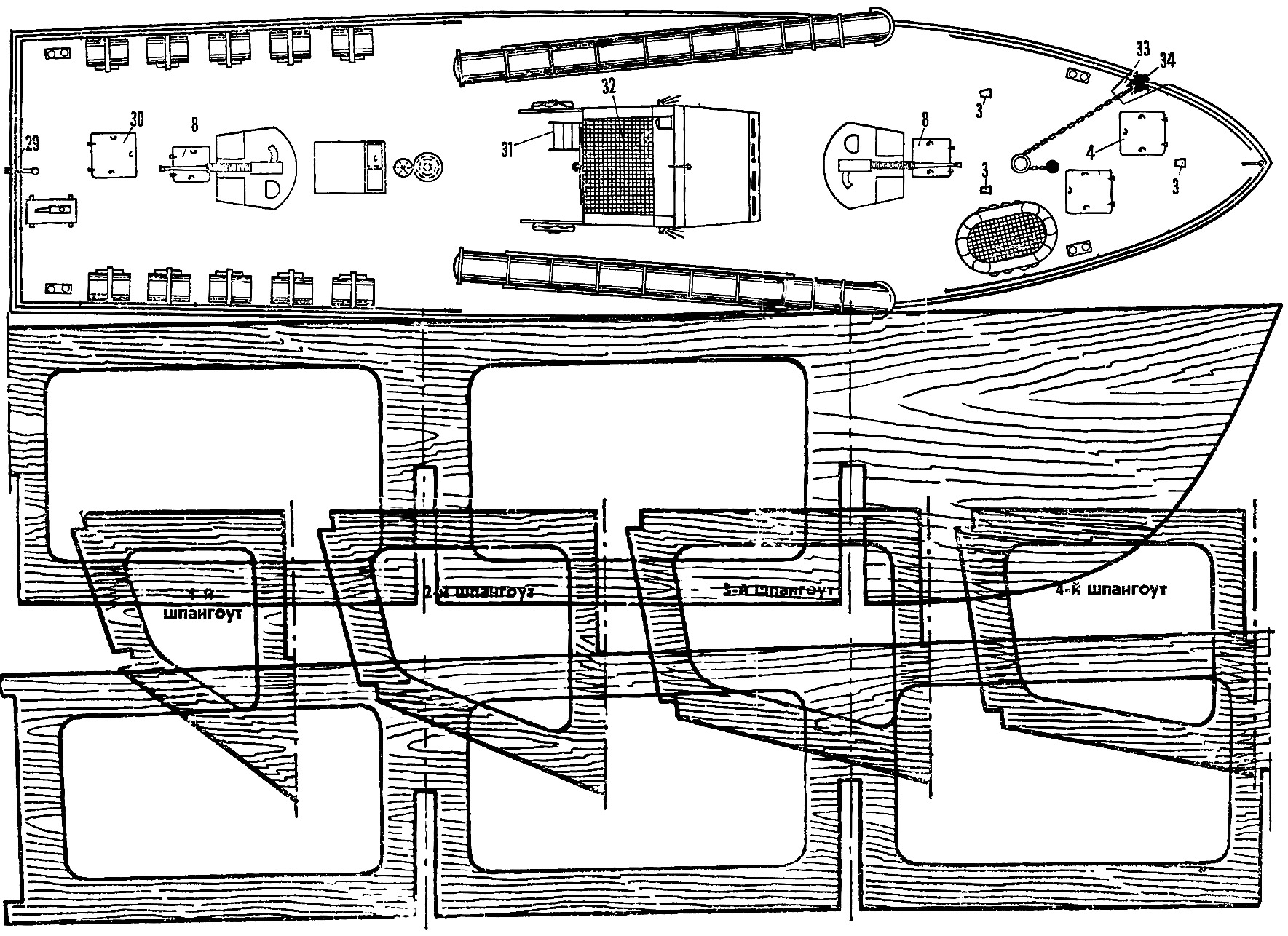

Постройка начинается с корпуса. Он наборный. Из 3-4-мм фанеры выпиливают шпангоуты. Вычертив их в натуральную величину, с помощью кальки и копировальной бумаги переносят контуры на фанеру, выпиливают лобзиком и обрабатывают напильником и наждачной бумагой. Точно так же изготавливают килевую раму. Перед сборкой набора места стыков два-три раза промазывают нитроклеем. Работу эту лучше делать на ровной доске - стапеле.

Еще раз покрытые клеем шпангоуты вставляют в килевую раму и скрепляют стрингерами или приматывают ниткой.

В носовой части устанавливают долбленую деревянную бобышку. Снаружи ее обрабатывают напильниками и наждачной бумагой, придавая профиль корпуса.

Для обшивки применяют тонкую фанеру или картон. Детали обшивки с клеем накладывают на набор и крепят маленькими гвоздями (когда корпус просохнет, гвозди можно утопить или вытащить, в последнем случае отверстия заделывают деревянными шпильками на клею). Готовый корпус обрабатывают наждачной бумагой и три-четыре раза промазывают нитроклеем. Затем густой нитрошпаклевкой заделывают места стыков и неровности. Перед окраской корпус несколько раз покрывают той же шпаклевкой, разведенной ацетоном или растворителем. Через два-три дня, когда шпаклевка просохнет, корпус зачищают мелкой наждачной бумагой и наклеивают ватерлинию из целлулоида или толстой нитки. Подводную часть окрашивают в красный или зеленый цвет, надводную - в серый, палубу - в коричневый.

Модель торпедного катера (нажмите для увеличения)

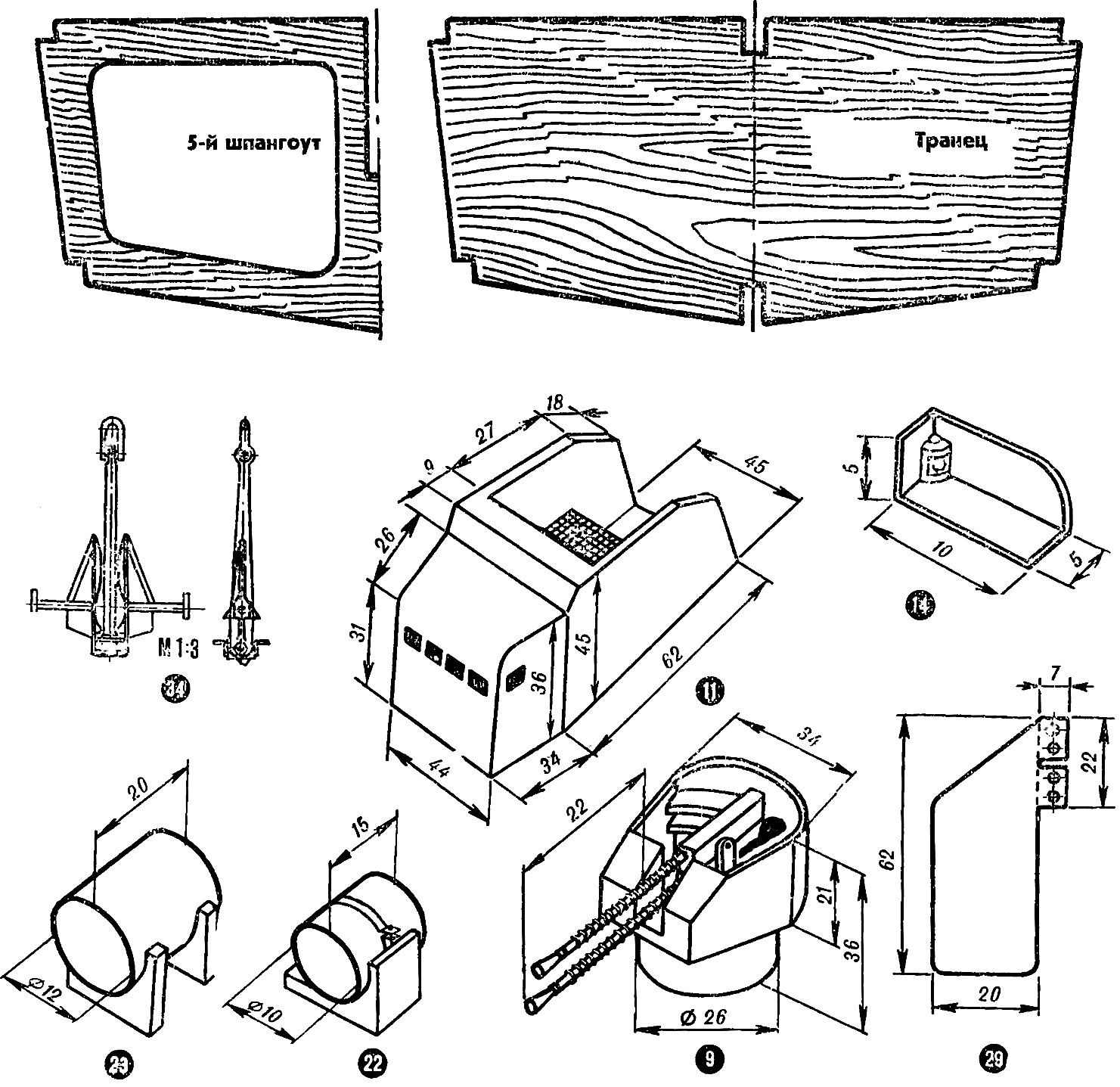

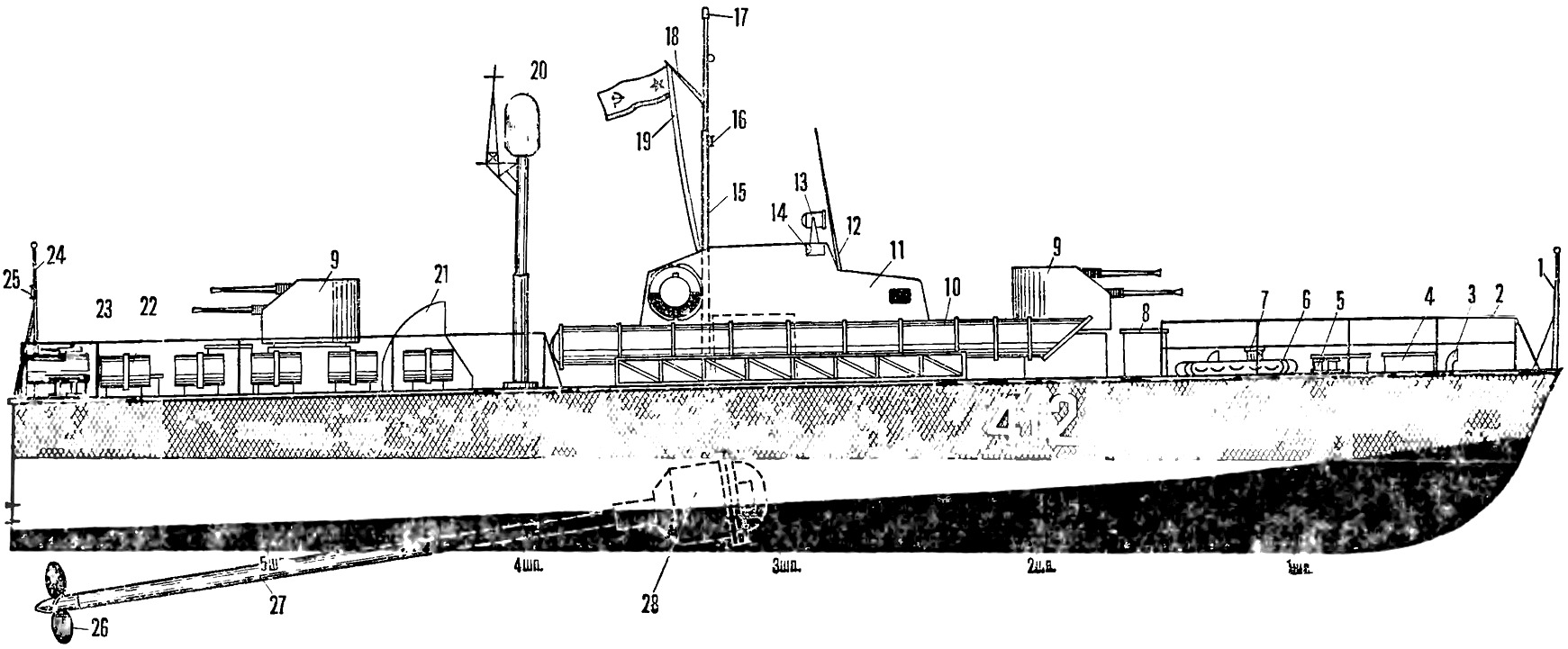

Модель торпедного катера: 1 - гюйс-шток (проволока), 2 - штормовой леер (проволока), 3 - вентиляционный раструб (дерево), 4 - люк (дерево, оргстекло), 5 - кнехты (гвозди), 6 - спасательный надувной плотик (дерево, оргстекло), 7 - шпиль (дерево, оргстекло), 8 - кранец первых выстрелов (дерево), 9 - зенитное орудие (дерево, жесть), 10 - торпедный аппарат (трубка из плотной бумаги), 11 - ходовая рубка (картон, оргстекло), 12 - штыревая радиоантенна (проволока), 13 - сигнальный прожектор (дерево, оргстекло), 14 - отличительный огонь (жесть, оргстекло), 15 - сигнальная мачта (трубка, проволока), 16 - топовый огонь (оргстекло), 17 - клотиковый огонь (оргстекло), 18 - гафель (проволока), 19 - фал (нитка), 20 - радиолокационная антенна (трубка, дерево), 21 - тамбур машинного отделения (жесть, дерево), 22 - глубинная бомба (дерево), 23 - аппарат дымовой завесы (дерево), 24 - флагшток (проволока), 25 - гакобортный огонь (оргстекло), 26 - гребной винт (латунь), 27 - дейдвудная труба (трубка, латунь), 28 - электродвигатель, 29 - перо руля (жесть), 30 - кормовой люк (дерево, оргстекло), 31 - трап рубки (проволока, жесть), 32 - решеточный настил рубки (дерево, оргстекло), 33 - полуклюз, 34 - становой якорь (латунь, оргстекло или дерево).

Если для окраски применяют масляные краски, то грунтовать модель нитроклеем не надо: достаточно пропитать обшивку и палубу олифой или масляным паком. Шпаклевку используйте обычную, под масляную краску (просеянный мел или зубной порошок замешайте на олифе и в эту массу добавьте немного столярного клея).

В отличие от нитрокрасок масляные краски сохнут 10-12 ч, следовательно, раньше этого срока продолжать работу над моделью не следует. В корпус устанавливают два электродвигателя с дейдвудами и батарейки.

Для смены батареек в палубе вырезается люк.

После того как корпус будет полностью готов, можно приступить к изготовлению надстроек и деталей катера.

Боевую рубку сделайте из дерева, фанеры или плотного картона. Шпаклюют и красят ее так же, как корпус.

Торпедные аппараты и глубинные бомбы склейте из плотной бумаги. Зенитное орудие можно спаять из жести или склеить из картона. Мачта из дерева, жести и проволоки. Руль жестяной.

Готовую модель необходимо испытать на воде. Прежде всего надо добиться, чтобы она стояла на воде без крена и без дифферента (наклона на нос или корму). Это достигается размещением балласта в корпусе. Кроме того, катер должен иметь осадку по ватерлинию.

Когда модель будет отрегулирована, можно приступить к запускам.

Автор: В.Целовальников

 Рекомендуем интересные статьи раздела Моделирование:

▪ Постройка модели-полукопии

▪ Повышение устойчивости судомоделей

▪ Изготовление мелкомодульных тарельчатых шестерен

Смотрите другие статьи раздела Моделирование.

Читайте и пишите полезные комментарии к этой статье.
