Из солнечной энергии - в механическую. Советы моделисту

Справочник / Аппаратура радиоуправления

 Комментарии к статье

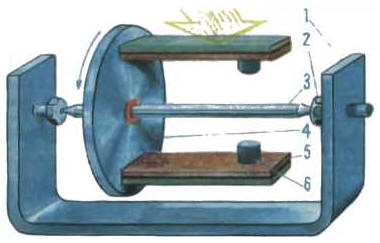

Болгарский инженер Найден Найденов построил модель двигателя, в котором солнечная энергия превращается сразу в механическую. Познакомимся с двигателем на рисунке. В боковых стойках скобы 1 просверлены отверстия и нарезана резьба. В отверстиях завернуты два болта, служащие своего рода подшипниками 2. В их головках просверлены отверстия, куда входят конические головки вала 3. На валу закреплен диск 4 из теплоизоляционного материала. К диску параллельно валу прикреплены биметаллические пластины 5 (на рисунке показаны только две пластины, хотя их может быть и больше). Слои биметаллической пластины желательно разделить теплоизоляционными прокладками, чтобы снизить приток тепла от внешнего слоя к внутреннему.

На каждой пластине установлены грузы 6. С их помощью увеличивается момент инерции и, следовательно, мощность двигателя. При сборке очень важно обратить внимание на тщательную балансировку вала, диска, пластин и грузов.

Вал модели начинает сразу же вращаться, если ее выставить под прямые солнечные лучи. Больший эффект получается тогда, когда половина биметаллических пластин освещается солнцем, а половина остается в тени. Скорость вращения возрастет, если на пути лучей поставить линзу-концентратор.

С точки зрения физики объяснить работу двигателя Найденова несложно: биметаллическая пластина солнечными лучами нагревается и искривляется. Если с внешней стороны пластины поставлен слой с большим коэффициентом линейного расширения, изгиб будет направлен внутрь. В результате ее центр тяжести переместится ближе к оси вращения, равновесие нарушится и вал повернется на некоторый угол. Когда же пластина окажется в тени, она, остывая, выпрямится. А та, что попала под лучи солнца, в свою очередь, изогнется. Вал повернется еще на некоторый угол.

Конечно, подогрев и остывание пластин происходят непрерывно. Поэтому двигатель работает непрерывно, пока на него падают солнечные лучи.

Автор: В.Рощаховский
