Рули на нитках. Советы моделисту

Справочник / Аппаратура радиоуправления

 Комментарии к статье

Надежность системы управления кордовой авиамодели - один из важнейших факторов успеха на соревнованиях. Немаловажное значение имеет м то, как подвешены рули высоты и закрылки. Отсутствие люфтов, легкость хода, живучесть - вот основные требования к этим узлам.

На спортивных и учебных моделях отлично зарекомендовали себя шарниры, изготовленные из обычных капроновых нитей диаметром около 0,15 мм. Кроме них, для работы понадобятся лобзик, напильник и обрезки фанеры или оргстекла толщиной 1 мм.

Вырежьте из фанеры две пластинки размером 10х80 мм и закруглите напильником кромки. Зажмите их концы в тисках (зазор между торцами пластинок 0,5 мм) и начинайте наматывать капроновую нить. Укладывать ее надо восьмеркой, виток к витку, слегка натягивая. После заполнения всей длины покройте заготовку жидким эмалитом. Не надо бояться, что это намертво склеит шарнир, - капроновые нити тем и хороши, что сохраняют эластичность после покрытия эмалитом и красками. Остается дождаться высыхания лака, и... подвеска готова! Отрезайте куски по 10-15 мм и оклеивайте их в предварительно подготовленные пазы в рулях и стабилизаторе.

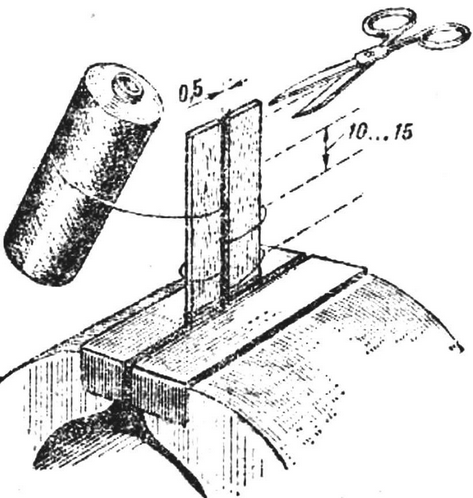

Изготовление нитяных узлов подвески для спортивных авиамоделей

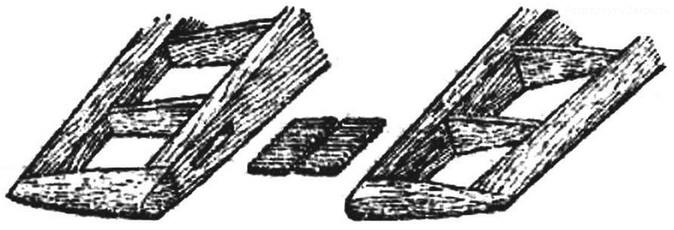

Вклеивание петли в стабилизатор и руль высоты

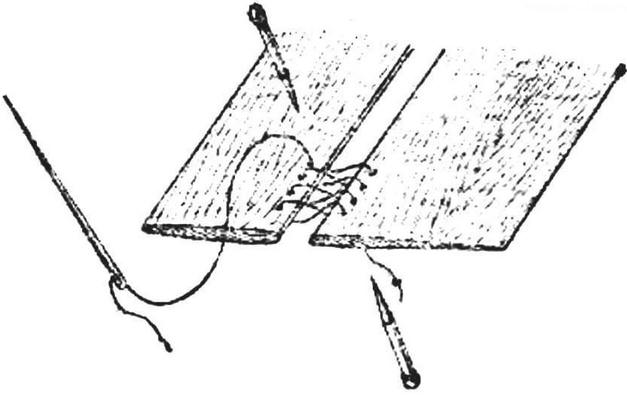

Шарнирное соединение стабилизатора и руля высоты учебной авиамодели

Такие узлы в отличие от металлических петель могут работать с небольшими перекосами, они не разбиваются и как правило, "переживают" саму модель. На учебных самолетах, где оперение сделано из деревянных пластин, проще пришить рули прямо к стабилизатору, пропуская нить в отверстия, предварительно просверленные в них. Ее концы удобно закреплять заостренными спичками, смоченными эмалитом, выступающие концы которых после высыхания пака срезаются.

Автор: А.Федоров
