Планетоход "Галактика" - четырехколесный агрегат повышенной проходимости, управляемый с помощью приемопередающего радиоустройства. Его создатели братья Сергей и Юрий Халоимовы из города Ливны Орловской области сделали колеса не сплошными, а состоящими из отдельных спиц-ног, загнутых на конце и "обутых" в башмачки из резины. Отсюда и особенность конструкции: колеса не перекатываются, а как бы перешагивают через препятствия.

По замыслу ребят, планетоход можно использовать и в земных условиях. Он может передвигаться по сыпучим пескам, лесным вырубкам, горной и каменистой местности.

Механический привод "Галактики" состоит из микродвигателя с редуктором, сделанным из старого будильника; он приводит в движение пару колес. Через второй редуктор, на который движение передается через пассик от вала первого редуктора, вращается антенна локатора.

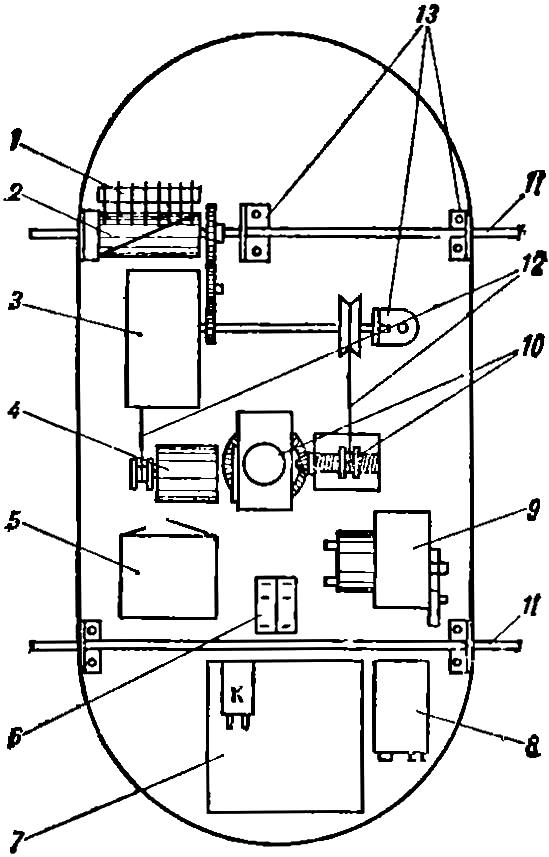

Рис. 1. Компоновочная схема планетохода (нажмите для увеличения): 1 - контакты для лампочек, 2 - контактный валик, 3 - редуктор ведущих колес, 4 - электромоторчик, 5 - батарейка 3336 Л, 6 - блокировочный тумблер, 7 - приемник, 8 - питание приемника (батарейка "Крона"), 9 - исполнительный механизм, 10 - редуктор локаторов, 11 - оси передних н задних колес, 12 - шкивы редукторов, 13 - кронштейны крепления осей

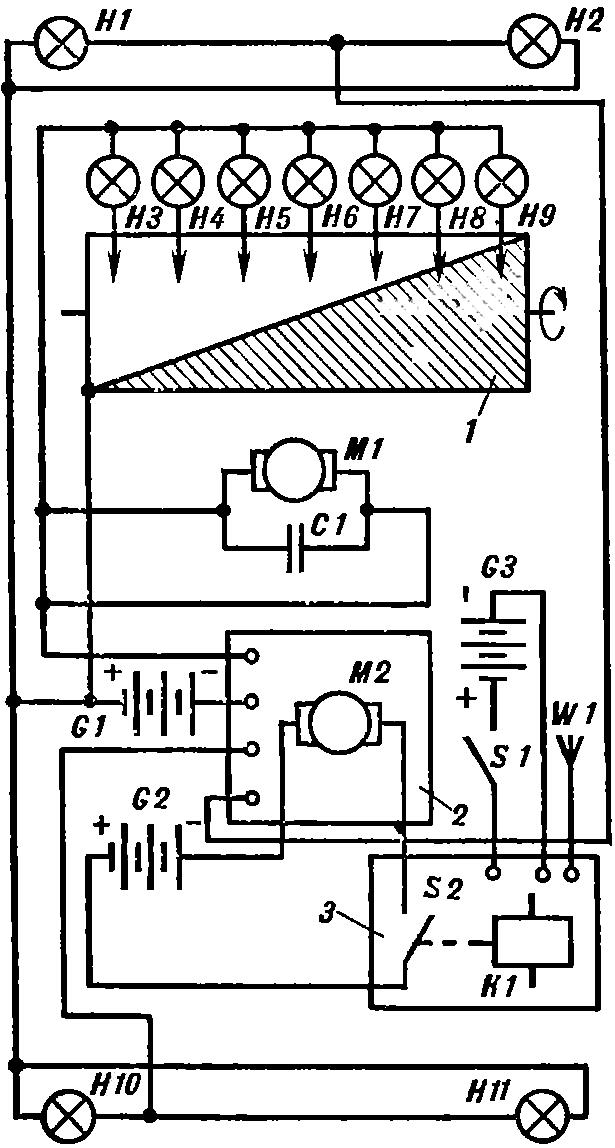

Рис. 2. Функциональная схема (нажмите для увеличения): 1 - контактный валик, 2 - исполнительный механизм, 3 - приемник

Для управления моделью на ее платформе установлен приемник с исполнительным механизмом, который поочередно включает команды. Здесь же находится батарея питания приемника и тягового двигателя.

Модель выполняет следующие команды: ход вперед (в это время загораются лампочки, имитируя работу локатора); включаются передние и задние прожекторы; ход вперед (при этом загораются передние прожекторы); стоп - включаются передние и задние прожекторы.

По окончании действия модели тумблер питания переводится в положение "отключено".

"Венера"

"Создать планетоход именно такого вида юных техников лаборатории космического моделирования Калужской облСЮТ натолкнула картина "Жизнь внеземная" художника-фантаста А. Соколова", - сообщает нам руководитель лаборатории Я. И. Шмарев.

Они представили его в виде большой перевернутой тарелки со сферической надстройкой. Двойные стенки купола сделаны из прочного материала, в между ними циркулирует охлаждающая жидкость. Экипаж, находясь под таким укрытием, по мнению ребят, свободно может вести научные работы.

Планетоход "Венера": 1 - корпус, 2 - теплогенератор, 3 - приборный отсек, 4 - кольцевая антенна, 5 - иллюминатор, 6 - ходовая часть, 7 - штыревая антенна.

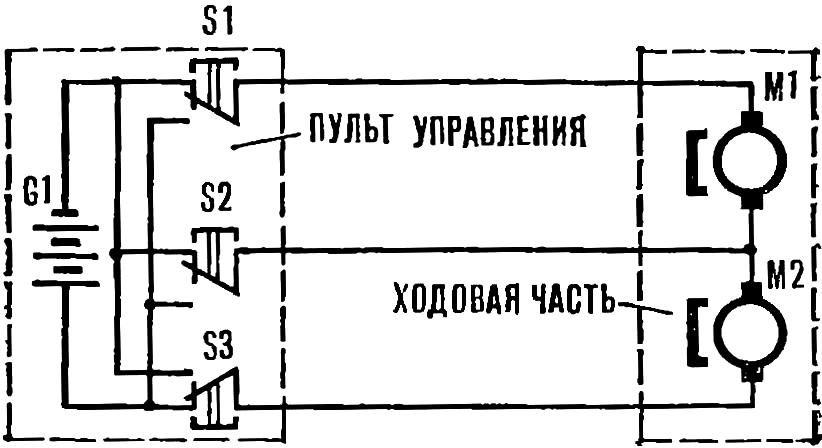

Электрическая схема: M1 - левый двигатель, М2 - правый двигатель, S1 - переключатель "поворот направо", S2 - переключатель "задний ход", S3 - переключатель "поворот налево".

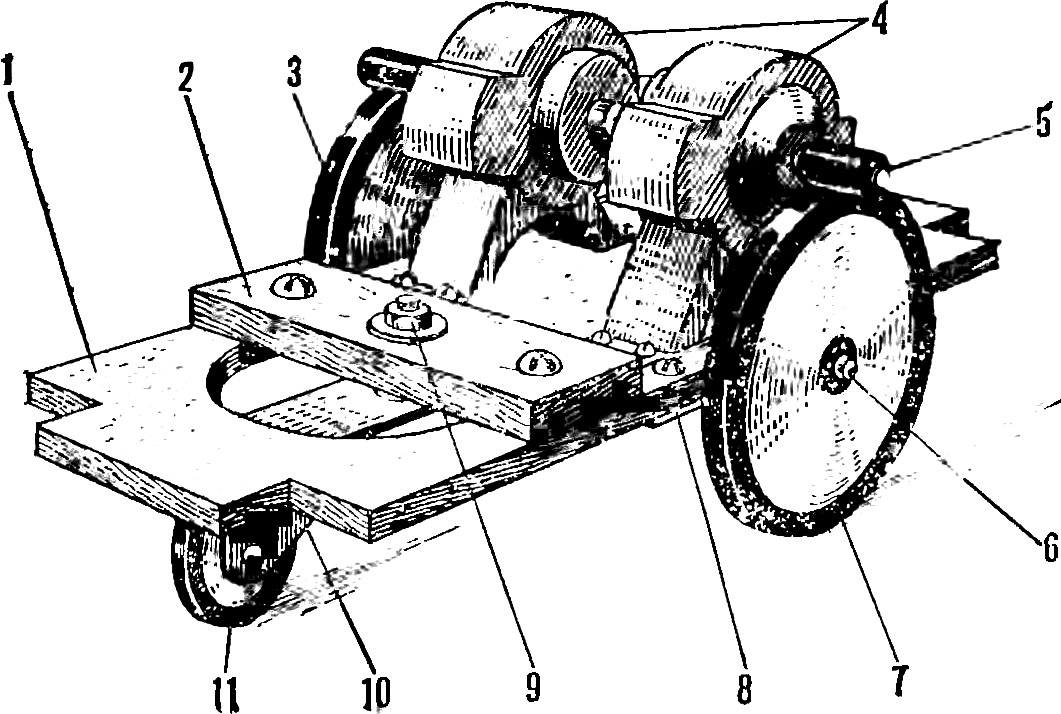

Ходовая часть модели (нажмите для увеличения): 1 - рама, 2 - опорная планка, 3 - резиновое кольцо, 4 - микродвигатели, 5 - резиновая трубочка, 6 - ось, 7 - колесо ведущее, 8 - опорный кронштейн, 9 - крепление оси поворотной вилки, 10 - поворотная вилка, 11 - колесо.

В днище основания должны быть размещены ходовая часть и реактивная установка. Ходовая часть дает планетоходу возможность передвигаться по грунту на колесах, а при включении реактивной установки - подняться вверх и парить. Правда, ребята не смогли пока установить реактивную установку.

Модель планетохода состоит из двух основных частей: ходовой и корпуса. Дистанционное управление ведется с пульта. "Венера" может двигаться вперед, назад и делать повороты. Работает от двух микродвигателей с фрикционной передачей на каждое из ведущих колес. Питание от батарейки.

"Сатурн"

"Сатурн"

Шарообразная конструкция движителя, по мнению ребят из города Чапаевска Куйбышевской области, наиболее рационально обеспечивает перемещение планетохода с наименьшей затратой энергии. Ажурные колеса планетохода из пластичной арматуры обеспечивают повышенную проходимость. Центральный пост управления расположен над жилыми помещениями и моторной частью.

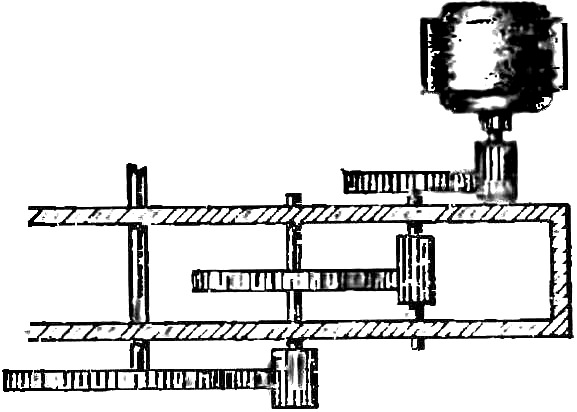

Схема редуктора

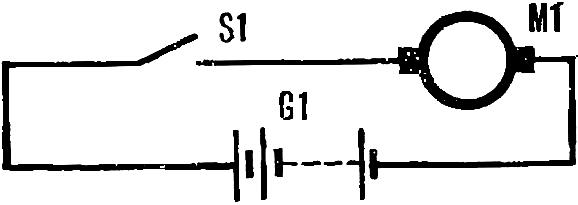

Электрическая схема модели

Управление планетоходом осуществляется перемещением его центра тяжести. Питание модели от батареи 3336 Л напряжением 4,5 В.
