Турбореактивный самолет. История изобретения и производства
Справочник / История техники, технологии, предметов вокруг нас Реактивный самолет - самолет, приводимый в движение воздушно-реактивным двигателем (турбореактивным двигателем, прямоточным воздушно-реактивным двигателем, пульсирующим воздушно-реактивным двигателем, жидкостным реактивным двигателем и т. п.) или ракетным двигателем. Реактивные самолеты составляют основу современной военной и гражданской авиации.
Турбореактивная авиация зародилась в годы Второй мировой войны, когда был достигнут предел совершенства прежних винтомоторных самолетов, оснащенных двигателями внутреннего сгорания. С каждым годом гонка за скоростью становилась все труднее, поскольку даже незначительный ее прирост требовал сотен добавочных лошадиных сил мощности двигателя и автоматически приводил к утяжелению самолета. В среднем, увеличение мощности на 1 л.с. вело за собой увеличение массы двигательной установки (самого двигателя, винта и вспомогательных средств) в среднем на 1 кг. Простые расчеты показывали, что создать винтомоторный самолет-истребитель со скоростью порядка 1000 км/ч практически невозможно. Необходимая для этого мощность двигателя в 12000 лошадиных сил могла быть достигнута только при весе мотора порядка 6000 кг. В перспективе выходило, что дальнейший рост скорости приведет к вырождению боевых самолетов, превратит их в аппараты, способные носить лишь самих себя. Для оружия, радиооборудования, брони и запаса горючего на борту уже не оставалось места. Но даже такой ценой невозможно было получить большого прироста скорости. Более тяжелый мотор увеличивал общий вес машины, что заставляло увеличивать площадь крыла, это вело к возрастанию их аэродинамического сопротивления, для преодоления которого необходимо было повысить мощность двигателя. Таким образом, круг замыкался и скорость порядка 850 км/ч оказывалась предельно возможной для самолета с поршневым двигателем. Выход из этой порочной ситуации мог быть только один - требовалось создать принципиально новую конструкцию авиационного двигателя, что и было сделано, когда на смену поршневым самолетам пришли турбореактивные. Принцип действия простого реактивного двигателя можно понять, если рассмотреть работу пожарного брандспойта. Вода под давлением подается по шлангу к брандспойту и истекает из него. Внутреннее сечение наконечника брандспойта суживается к концу, в связи с чем струя вытекающей воды имеет большую скорость, чем в шланге. Сила обратного давления (реакции) при этом бывает настолько велика, что пожарник зачастую должен напрягать все силы для того, чтобы удержать брандспойт в требуемом направлении. Этот же принцип можно применить в авиационном двигателе. Самым простым реактивным двигателем является прямоточный.

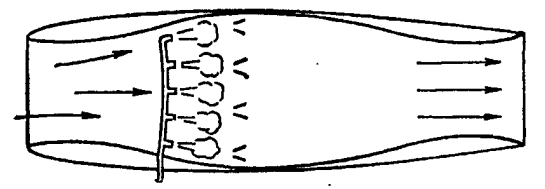

Представим себе трубу с открытыми концами, установленную на движущемся самолете. Передняя часть трубы, в которую поступает воздух вследствие движения самолета, имеет расширяющееся внутреннее поперечное сечение. Из-за расширения трубы скорость поступающего в нее воздуха снижается, а давление соответственно увеличивается. Допустим, что в расширяющейся части в поток воздуха впрыскивается и сжигается горючее. Эту часть трубы можно назвать камерой сгорания. Сильно нагретые газы стремительно расширяются и вырываются через суживающееся реактивное сопло со скоростью, многократно превосходящей ту, которую воздушный поток имел на входе. За счет этого увеличения скорости создается реактивная сила тяги, которая толкает самолет вперед. Нетрудно видеть, что такой двигатель может работать лишь в том случае, если он движется в воздухе со значительной скоростью, но он не может приводиться в действие тогда, когда находится без движения. Самолет с таким двигателем должен или запускаться с другого самолета или разгоняться с помощью специального стартового двигателя. Этот недостаток преодолен в более сложном турбореактивном двигателе.

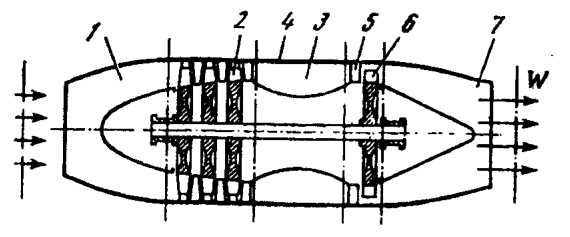

Наиболее ответственным элементом этого двигателя является газовая турбина (6), которая приводит во вращение воздушный компрессор (2), сидящий на одном с ней валу. Воздух, поступающий в двигатель, сначала сжимается во входном устройстве - диффузоре (1), затем в осевом компрессоре (2) и после этого попадает в камеру сгорания (3). Топливом обычно служит керосин, который вбрызгивается в камеру сгорания через форсунку. Из камеры продукты сгорания, расширяясь, поступают прежде всего на лопатки газовой турбины, приводя ее во вращение, а затем в сопло (7), в котором разгоняются до очень больших скоростей. Газовая турбина использует лишь небольшую часть энергии воздушно-газовой струи. Остальная часть газов идет на создание реактивной силы тяги, которая возникает за счет истекания с большой скоростью струи продуктов сгорания из сопла. Тяга турбореактивного двигателя может форсироваться, то есть увеличиваться на короткий период времени различными способами. Например, это можно делать с помощью так называемого дожигания (при этом в поток газов позади турбины дополнительно впрыскивается топливо, которое сгорает за счет кислорода, не использованного в камерах сгорания). Дожиганием можно за короткий срок дополнительно увеличить тягу двигателя на 25-30% при малых скоростях и до 70% при больших скоростях. Газотурбинные двигатели начиная с 1940 года, произвели настоящую революцию в авиационной технике, но первые разработки по их созданию появились десятью годами прежде. Отцом турбореактивного двигателя по праву считается английский изобретатель Френк Уиттл. Еще в 1928 году, будучи слушателем в авиационной школе в Крэнуэлле, Уиттл предложил первый проект реактивного двигателя, оснащенного газовой турбиной. В 1930 году он получил на него патент. Государство в то время не заинтересовалось его разработками. Но Уиттл получил помощь от некоторых частных фирм, и в 1937 году по его проекту фирма "Бритиш-Томсон-Хаустон" построила первый в истории турбореактивный двигатель, получивший обозначение "U". Только после этого министерство авиации обратило внимание на изобретение Уиттла. Для дальнейшего совершенствования двигателей его конструкции была создана фирма "Пауэр", имевшая поддержку от государства. Тогда же идеи Уиттла оплодотворили конструкторскую мысль Германии. В 1936 году немецкий изобретатель Охайн, в то время студент Геттингенского университета, разработал и запатентовал свой турбореактивный двигатель. Его конструкция почти ничем не отличалась от конструкции Уиттла. В 1938 году фирма "Хейнкель", принявшая Охайна на работу, разработала под его руководством турбореактивный двигатель HeS-3B, который был установлен на самолете He-178. 27 августа 1939 года этот самолет совершил первый успешный полет.
Конструкция He-178 во многом предвосхищала устройство будущих реактивных самолетов. Воздухозаборник располагался в носовой части фюзеляжа. Воздух, разветвляясь, обходил кабину летчика и попадал прямым потоком в двигатель. Горячие газы истекали через сопло в хвостовой части. Крылья у этого самолета были еще деревянные, но фюзеляж - из дюралюминия. Двигатель, установленный позади кабины летчика, работал на бензине и развивал тягу 500 кг. Максимальная скорость самолета достигала 700 км/ч. В начале 1941 года Охайн разработал более совершенный двигатель HeS-8 с тягой 600 кг. Два таких двигателя были установлены на следующем самолете He-280V. Испытания его начались в апреле того же года и показали хороший результат - самолет развивал скорость до 925 км/ч. Однако серийное производство этого истребителя так и не началось (всего было изготовлено 8 штук) из-за того, что двигатель все-таки оказался ненадежным. Тем временем "Бритиш-Томсон-Хаустон" выпустила двигатель W1.X, специально спроектированный под первый английский турбореактивный самолет "Глостер G40", который совершил свой первый полет в мае 1941 года (на самолете был установлен затем усовершенствованный двигатель Уиттла W.1). Английскому первенцу было далеко до немецкого. Максимальная скорость его равнялась 480 км/ч. В 1943 году был построен второй "Глостер G40" с более мощным двигателем, развивавший скорость до 500 км/ч. По своей конструкции "Глостер" удивительно напоминал немецкий "Хейнкель". G40 имел цельнометаллическую конструкцию с воздухозаборником в носовой части фюзеляжа. Подводящий воздуховод был разделен и огибал с обеих сторон кабину летчика. Истечение газов происходило через сопло в хвосте фюзеляжа. Хотя параметры G40 не только не превосходили те, что имели в то время скоростные винтомоторные самолеты, но и заметно уступали им, перспективы применения реактивных двигателей оказались настолько многообещающими, что английское министерство авиации решило приступить к серийному выпуску турбореактивных истребителей-перехватчиков. Фирма "Глостер" получила заказ на разработку такого самолета. В последующие годы сразу несколько английских фирм начали производить различные модификации турбореактивного двигателя Уиттла. Фирма "Ровер", взяв за основу двигатель W.1, разработала двигатели W2B/23 и W2B/26. Затем эти двигатели были куплены фирмой "Роллс-Ройс", которая на их основе создала свои модели - "Уэллэнд" и "Дервент". Первым в истории серийным турбореактивным самолетом стал, впрочем, не английский "Глостер", а немецкий "Мессершмитт" Ме-262. Всего было изготовлено около 1300 таких самолетов различных модификаций, оснащенных двигателем фирмы "Юнкерс" "Юмо-004B". Первый самолет этой серии был испытан в 1942 году. Он имел два двигателя с тягой 900 кг и развивал скорость 845 км/ч.
Английский серийный самолет "Глостер G41 Метеор" появился в 1943 году. Оснащенный двумя двигателями "Дервент" с тягой каждого по 900 кг, "Метеор" развивал скорость до 760 км/ч и имел высоту полета до 9000 м. В дальнейшем на самолеты начали устанавливать более мощные "Дервенты" с тягой около 1600 кг, что позволило увеличить скорость до 935 км/ч. Этот самолет отлично зарекомендовал себя, поэтому производство различных модификаций G41 продолжалось вплоть до конца 40-х годов. США в развитии реактивной авиации поначалу сильно отставали от европейских стран. Вплоть до Второй мировой войны здесь вообще не было предпринято никаких попыток создать реактивный самолет. Только в 1941 году, когда из Англии были получены образцы и чертежи двигателей Уиттла, эти работы развернулись полным ходом. Фирма "Дженерал Электрик", взяв за основу модель Уиттла, разработала турбореактивный двигатель I-A, который был установлен на первом американском реактивном самолете P-59A "Эркомет". Американский первенец впервые поднялся в воздух в октябре 1942 года. Он имел два двигателя, которые размещались под крыльями вплотную к фюзеляжу. Это была еще несовершенная конструкция. По свидетельству американских летчиков, испытывавших самолет, P-59 был хорош в управлении, но летные данные его оставались неважными. Двигатель оказался слишком маломощным, так что это был скорее планер, чем настоящий боевой самолет. Всего было построено 33 таких машины. Их максимальная скорость составляла 660 км/ч, а высота полета до 14000 м. Первым серийным турбореактивным истребителем в США стал "Локхид F-80 Шутинг Стар" с двигателем фирмы "Дженерал Электрик" I-40 (модификация I-A). До конца 40-х годов было выпущено около 2500 этих истребителей различных моделей. Скорость их в среднем составляла около 900 км/ч. Однако на одной из модификаций этого самолета XF-80B 19 июня 1947 года впервые в истории была достигнута скорость 1000 км/ч.
В конце войны реактивные самолеты по многим параметрам еще уступали отработанным моделям винтомоторных самолетов и имели множество своих специфических недостатков. Вообще, при строительстве первых турбореактивных самолетов конструкторы во всех странах столкнулись со значительными трудностями. То и дело прогорали камеры сгорания, ломались лопатки турбин и компрессоров и, отделившись от ротора, превращались в снаряды, сокрушавшие корпус двигателя, фюзеляж и крыло. Но, несмотря на это, реактивные самолеты имели перед винтомоторными огромное преимущество - приращение скорости с увеличением мощности турбореактивного двигателя и его веса происходило гораздо стремительнее, чем у поршневого. Это решило дальнейшую судьбу скоростной авиации - она повсеместно становится реактивной. Увеличение скорости вскоре привело к полному изменению внешнего вида самолета. На околозвуковых скоростях старая форма и профиль крыла оказались неспособными нести самолет - он начинал "клевать" носом и входил в неуправляемое пике. Результаты аэродинамических испытаний и анализ летных происшествий постепенно привели конструкторов к новому типу крыла - тонкому, стреловидному. Впервые такая форма крыльев появилась на советских истребителях. Несмотря на то что СССР позже западных государств приступил к созданию турбореактивных самолетов, советские конструкторы очень быстро сумели создать высококлассные боевые машины. Первым советским реактивным истребителем, запущенным в производство, был Як-15. Он появился в конце 1945 года и представлял собой переоборудованный Як-3 (известный во время войны истребитель с поршневым мотором), на который был установлен турбореактивный двигатель РД-10 - копия трофейного немецкого "Юмо-004B" с тягой 900 кг. Он развивал скорость около 830 км/ч.

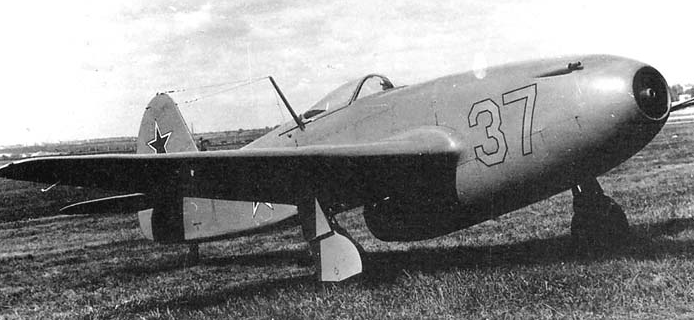

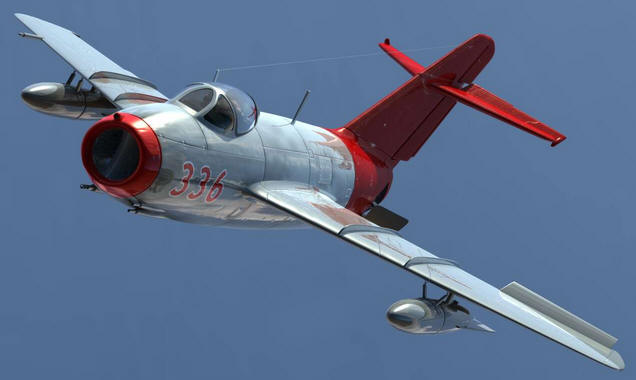

В 1946 году на вооружение Советской армии поступил МиГ-9, снабженный двумя турбореактивными двигателями "Юмо-004B" (официальное обозначение РД-20), а в 1947 году появился МиГ-15 - первый в истории боевой реактивный самолет со стреловидным крылом, оснащенный двигателем РД-45 (так обозначался двигатель "Нин" фирмы "Роллс-Ройс", купленный по лицензии и модернизированный советскими авиаконструкторами) с тягой 2200 кг. МиГ-15 поразительно отличался от своих предшественников и удивлял боевых летчиков необыкновенными, скошенными назад крыльями, огромным килем, увенчанным таким же стреловидным стабилизатором, и сигарообразным фюзеляжем. Самолет имел и другие новинки: катапультирующееся кресло и гидравлические усилители рулей. Он был вооружен скорострельной пушкой и двумя пулеметами (в более поздних модификациях - тремя пушками). Обладая скоростью 1100 км/ч и потолком в 15000 м, этот истребитель в течение нескольких лет оставался лучшим в мире боевым самолетом и вызвал к себе огромный интерес. (Позже конструкция МиГ-15 оказала значительное влияние на проектирование истребителей в западных странах.)
В короткое время МиГ-15 стал самым распространенным истребителем в СССР, а также был принят на вооружение в армиях его союзников. Этот самолет хорошо зарекомендовал себя и во время Корейской войны. По многим параметрам он превосходил американские "Сейбры". С появлением МиГ-15 закончилось детство турбореактивной авиации и начался новый этап в ее истории. К этому времени реактивные самолеты освоили все дозвуковые скорости и вплотную приблизились к звуковому барьеру. Автор: Рыжов К.В.
