Орбитальная станция Мир. История изобретения и производства

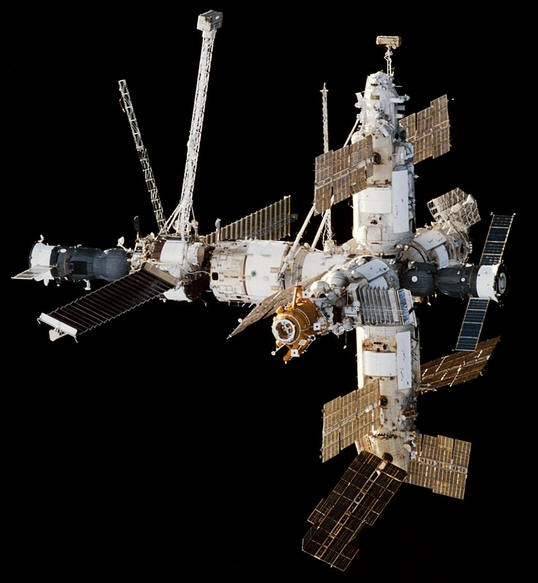

Справочник / История техники, технологии, предметов вокруг нас "Мир" - пилотируемый научно-исследовательский орбитальный комплекс, функционировавший в околоземном космическом пространстве с 20 февраля 1986 года по 23 марта 2001 года. Еще в начале XX века К.Э. Циолковский, мечтая об устройстве "эфирных поселений", наметил пути создания орбитальных станций. Что же это такое? Как видно из названия, это тяжелый искусственный спутник, длительное время совершающий полет по околоземной, окололунной или околопланетной орбите. От обычных спутников орбитальную станцию отличают, прежде всего, ее размеры, оснащенность и универсальность: на ней можно проводить большой комплекс разнообразных исследований. Как правило, она не имеет даже своей двигательной установки, поскольку коррекцию ее орбиты производят с помощью двигателей транспортного корабля. Зато на ней гораздо больше научного оборудования, она просторнее и уютнее, чем корабль. Космонавты прилетают сюда надолго - на несколько недель или даже месяцев. На это время станция становится их космическим домом, и для того чтобы сохранять в течение всего полета хорошую работоспособность, они должны чувствовать себя в ней комфортно и спокойно. В отличие от пилотируемых кораблей орбитальные станции не возвращаются на Землю.
Первой в истории орбитальной космической станцией стал советский "Салют", выведенный на орбиту 19 апреля 1971 года. 30 июня того же года к станции пристыковался корабль "Союз-11" с космонавтами Добровольским, Волковым и Пацаевым. Первая (и единственная) вахта продолжалась 24 дня. Затем некоторое время "Салют" находился в автоматическом беспилотном режиме, пока 11 ноября станция не закончила свое существование, сгорев в плотных слоях атмосферы. За первым "Салютом" последовал второй, затем третий и так далее. В течение десяти лет в космосе отработало целое семейство орбитальных станций. Десятки экипажей провели на них множество научных экспериментов. Все "Салюты" представляли собой космические многоцелевые исследовательские лаборатории для продолжительных исследований со сменным экипажем. В отсутствие космонавтов все системы станции управлялись с Земли. Для этого использовались малогабаритные ЭВМ, в память которых были заложены стандартные программы управления операциями полета. Самым крупным стал "Салют-6". Общая длина станции составляла 20 метров, а объем - 100 кубических метров. Масса "Салюта" без транспортного корабля - 18,9 тонны. На станции помещалось много разнообразной аппаратуры, в том числе крупногабаритные телескоп "Орион" и гамма-телескоп "Анна-111". Вслед за СССР свою орбитальную станцию запустили в космос США. 14 мая 1973 года на орбиту была выведена их станция "Скайлэб" ("Небесная лаборатория"). Основой для нее послужила третья ступень ракеты "Сатурн-5", которая использовалась в прежних лунных экспедициях для разгона корабля "Аполлон" до второй космической скорости. Большой водородный бак был переоборудован в бытовые помещения и лабораторию, а меньший по размерам кислородный бак превращен в контейнер для сбора отходов. "Скайлэб" включала в себя собственно блок станции, шлюзовую камеру, причальную конструкцию с двумя стыковочными узлами, две солнечные батареи и отдельный комплект астрономических приборов (в его состав входило восемь различных аппаратов и цифровая вычислительная машина). Общая длина станции достигала 25 метров, масса - 83 тонны, внутренний свободный объем - 360 кубических метров. Для ее выведения на орбиту использовалась мощная ракета-носитель "Сатурн-5", способная поднимать на околоземную орбиту до 130 тонн полезного груза. Собственных двигателей для коррекции орбиты "Скайлэб" не имела. Ее осуществляли с помощью двигателей космического корабля "Аполлон". Ориентация станции изменялась с помощью трех силовых гироскопов и микродвигателей, работавших на сжатом газе. За время функционирования "Скайлэб" на ней побывали три экипажа. По сравнению с "Салютом" "Скайлэб" был значительно вместительнее. Длина шлюзовой камеры составляла 5,2 метра, а ее диаметр - 3,2 метра. Здесь в баллонах высокого давления хранились бортовые запасы газов (кислорода и азота). Блок станции имел длину 14,6 метров при диаметре 6,6 метров. Российская орбитальная станция "Мир" была выведена на орбиту 20 февраля 1986 года. Разрабатывал и изготавливал базовый блок и модуль станции Государственный космический научно-производственный центр имени М.В. Хруничева, а техническое задание готовила ракетно-космическая корпорация "Энергия". Общая масса станции "Мир" - 140 тонн. Длина станции - 33 метра. Станция состояла из нескольких относительно самостоятельных блоков - модулей. По модульному принципу построены также отдельные ее части и бортовые системы. За годы эксплуатации в состав комплекса дополнительно базовому блоку были введены пять крупных модулей и специальный стыковочный отсек.

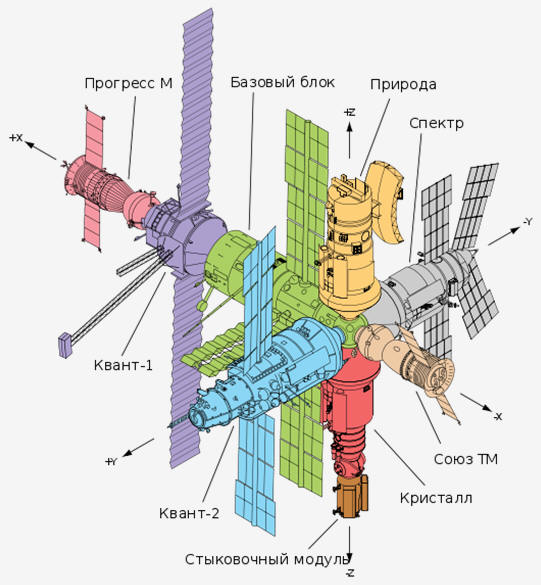

Базовый блок по размерам и внешнему виду подобен российским орбитальным станциям серии "Салют". Его основу составляет герметичный рабочий отсек. Здесь расположены центральный пост управления и средства связи. Позаботились конструкторы и о комфортных условиях для экипажа: на станции были две индивидуальные каюты и общая кают-компания с рабочим столом, устройствами для подогрева воды и пищи, беговая дорожка и велоэргометр. На наружной поверхности рабочего отсека размещались две поворотные панели солнечных батарей и неподвижная третья, смонтированная космонавтами в ходе полета. Перед рабочим отсеком - герметичный переходный отсек, который мог служить шлюзом для выхода в открытый космос. Там пять стыковочных портов для соединения с транспортными кораблями и научными модулями. За рабочим отсеком располагался негерметичный агрегатный отсек с герметичной переходной камерой со стыковочным узлом, к которому впоследствии был подсоединен модуль "Квант". Снаружи агрегатного отсека на поворотной штанге установили остронаправленную антенну, обеспечивающую связь через спутник-ретранслятор, который находился на геостационарной орбите. Подобная орбита означает, что спутник висит над одной точкой земной поверхности. В апреле 1987 года к базовому блоку был пристыкован модуль "Квант". Он представляет собой единый герметический отсек с двумя люками, один из которых служил рабочим портом для приема транспортных кораблей "Прогресс-М". Вокруг него располагался комплекс астрофизических приборов, предназначенных преимущественно для исследования недоступных наблюдениям с Земли рентгеновских звезд. На наружной поверхности космонавтами были смонтированы два узла крепления поворотных многоразовых солнечных батареи. Элементы конструкции международной станции - две крупногабаритные фермы "Рапана" и "Софора". На "Мире" они проходили многолетние испытания на прочность и долговечность в условиях космоса. На конце "Софоры" размещалась выносная двигательная установка крена. "Квант-2" был пристыкован в декабре 1989 года. Другое название блока - модуль дооснащения, поскольку в нем было расположено оборудование, необходимое для работы систем жизнеобеспечения станции и создания дополнительного комфорта для ее обитателей. В частности, шлюзовой отсек использовался как хранилище скафандров и в качестве ангара для автономного средства перемещения космонавта. В модуле "Кристалл" (был пристыкован в 1990 году) размещалось преимущественно научное и технологическое оборудование для исследования технологии получения новых материалов в условиях невесомости. К нему через переходной узел присоединялся стыковочный отсек. Аппаратура модуля "Спектр" (1995) позволяла вести постоянные наблюдения за состоянием атмосферы, океана и земной поверхности, а также проводить медико-биологические исследования и т д. "Спектр" был оснащен четырьмя поворотными солнечными батареями, дающими электроэнергию для питания научной аппаратуры. Стыковочный отсек (1995) - это сравнительно небольшой модуль, созданный специально для американского космического корабля "Атлантис". Он был доставлен на "Мир" американским многоразовым пилотируемым транспортным космическим кораблем "Спейс Шаттл". В блоке "Природа" (1996) располагались высокоточные приборы для наблюдения за земной поверхностью. В состав модуля входило также около тонны американского оборудования для изучения поведения человека во время длительного космического полета. 25 июня 1997 года во время эксперимента по стыковке со станцией "Мир" с помощью дистанционного управления беспилотный грузовой корабль "Прогресс М-34" своими семью тоннами повредил солнечную батарею модуля "Спектр" и пробил его корпус. Воздух из станции стал вытекать. При таких авариях предусмотрено досрочное возвращение экипажа станции на Землю. Однако мужество и грамотные согласованные действия космонавтов Василия Циблиева, Александра Лазуткина и астронавта Майкла Фоула спасли для работы станцию "Мир". Автор книги "Стрекоза" Брайан Берроу воспроизводит обстановку на станции во время этой аварии. Вот отрывок из этой книги, частично опубликованной в журнале "ГЕО" (июль 1999 года): "...Фоул выбирается из отсека "Союза", чтобы направиться к базовому блоку и выяснить, в чем дело. Вдруг появляется Лазуткин и начинает возиться с люком "Союза". Фоул понимает, что начинается эвакуация. "Что я должен делать, Саша?" - спрашивает он. Лазуткин не обращает внимания на вопрос - или не слышит его; в оглушительном вое сирены трудно расслышать даже собственный голос. Обхватив, как борец на арене, толстую вентиляционную трубу, Лазуткин разрывает ее пополам. Он размыкает одно за другим соединения проводов, чтобы освободить "Союз" для старта. Не произнося ни слова, один за другим выдергивает штекеры. Фоул молча смотрит на все это. Через минуту все соединения разомкнуты - кроме трубы, которая отводит конденсированную воду из "Союза" в центральную цистерну. Лазуткин показывает Фоулу, как отвинчивается эта труба. Фоул пробирается в "Союз" и начинает изо всех сил торопливо орудовать ключом. Только убедившись, что Фоул все делает правильно, Лазуткин возвращается в "Спектр". Фоул по-прежнему считает, что утечка произошла в базовом блоке или в "Кванте". Но Лазуткину гадать ни к чему - он наблюдал, как все случилось, через иллюминатор и потому знает, где искать пробоину. Он ныряет головой вперед в люк "Спектра" и сразу же слышит свистящий звук - это воздух вытекает в космическое пространство. Невольно Лазуткина пронзает мысль: неужели все, конец?... Чтобы спасти "Мир", нужно как-то закрыть люк модуля "Спектр". Все люки устроены одинаково: сквозь каждый проходит толстая вентиляционная труба, а также кабель из восемнадцати белых и серых проводов. Чтобы разрезать их, нужен нож. Лазуткин возвращается в основной модуль, где, как он помнит, были большие ножницы, - к Циблиеву, который как раз выходит на сеанс связи с Землей. И тут Лазуткин с ужасом видит, что ножниц нет. Находится только небольшой нож для зачистки проводов ("которым впору не кабель резать, а сливочное масло", - вспомнит он впоследствии), Фоул, справившись наконец с трубой, выходит из "Союза" и видит, что Лазуткин работает с люком "Спектра". "Я был абсолютно уверен, что он перепутал люк, - рассказывал потом Фоул. - И решил, что пока не буду вмешиваться. Но все время думал: не следует ли остановить его?". Однако лихорадочность, с которой работал Лазуткин, подействовала на Фоула. Он схватил свободные концы отрезанного кабеля и стал связывать их резиновым жгутом, который нашел в базовом блоке. "Зачем мы отсоединяем „Спектр“? - прокричал он Лазуткину в самое ухо, чтобы тот услышал его сквозь вой сирены. - Чтобы перекрыть утечку, нужно начать с „Кванта“!" "Майкл! Я сам видел - пробоина в „Спектре“". Лишь теперь Фоул понимает, почему Лазуткин так торопится: он хочет изолировать разгерметизированный "Спектр", чтобы успеть спасти станцию. Всего за три минуты ему удается разъединить пятнадцать из восемнадцати проводов. У трех оставшихся нет никаких разъемов. Лазуткин пускает в ход нож и обрезает кабели датчиков. Остался последний. Лазуткин принимается изо всех сил кромсать ножом провод - в стороны летят искры, а его бьет током: кабель оказался под напряжением. Фоул видит ужас на лице у Лазуткина. "Давай, Саша! Режь!" Лазуткин, кажется, не реагирует. "Режь быстрее!" Но электрический кабель Лазуткин резать не хочет... ...В каком-то темном углу Лазуткин нащупывает соединительную часть электрокабеля - и, ориентируясь по ней, добирается до модуля "Спектр". Там он, наконец, находит разъем. Одним яростным рывком Лазуткин отсоединяет кабель. Вместе с Фоулом они бросаются к внутреннему клапану "Спектра". Лазуткин хватается за него и хочет закрыть. Клапан не поддается. Причина ясна обоим: искусственная атмосфера станции, будто струя воды, с огромным напором вытекает сквозь люк и дальше, через пробоину, в космическое пространство... Конечно, Лазуткин мог бы перейти в "Спектр" и задраить клапан оттуда - но тогда он там навсегда останется и погибнет от удушья. Лазуткин не хочет героической смерти. Снова и снова вместе с Фоулом они пытаются закрыть люк "Спектра" со стороны станции. Но упрямый люк никак не поддается, не сдвигается ни на сантиметр... ...Клапан по-прежнему не поддается. У него гладкая поверхность и ни одной рукоятки. Если закрывать его, схватившись за край, можно потерять пальцы. "Крышку! - кричит Лазуткин. - Нужна крышка!" Фоул сразу понимает, что, раз внутренний клапан модуля не поддается, придется закрывать люк со стороны базового блока. Все модули снабжены двумя круглыми, похожими на крышку от мусорного бака заслонками - тяжелой и легкой. Поначалу Лазуткин хватается за тяжелую крышку, но она крепится множеством бандажей, и он понимает: времени все их перерезать уже нет. Он бросается к легкой крышке, держащейся лишь на двух бандажах, и перерезает их. Вместе с Фоулом они начинают прилаживать крышку к отверстию люка. Ее нужно закрепить скобами. И тут им везет - как только удается закрыть отверстие, перепад давления помогает им: воздушная струя намертво прижимает крышку к люку. Они спасены..." Так жизнь еще раз подтвердила надежность российской станции, возможность восстановить его функции при разгерметизации одного из модулей. На станции "Мир" космонавты жили подолгу. Здесь они проводили научные эксперименты и наблюдения в реальных условиях космического пространства, испытывали технические устройства. На станции "Мир" было установлено множество мировых рекордов. Самые продолжительные полеты совершили Юрий Романенко (1987-326 суток), Владимир Титов и Муса Манаров (1988-366 суток), Валерий Поляков (1995-437 суток). Самое большое суммарное время на станции у Валерия Полякова (2 полета - 678 суток), Сергея Авдеева (3 полета - 747 суток). Рекорды среди женщин - у Елены Кондаковой (1995-169 суток), Шеннон Люсид (1996-188 суток). На "Мире" побывали 104 человека. 5 раз совершал полеты сюда Анатолий Соловьев, 4 раза - Александр Викторенко, 3 раза - Сергей Авдеев, Виктор Афанасьев, Александр Калери и астронавт США Чарлз Прекорт. На "Мире" работали 62 иностранца из 11 стран и Европейского космического агентства. Больше других из США - 44 и из Франции - 5. На "Мире" осуществлено 78 выходов в открытый космос. Больше других выходил за пределы станции Анатолий Соловьев - 16 раз. Общее время, проведенное им в открытом космосе, составило 78 часов! На станции проведено множество научных экспериментов. "Разговоры о том, что в последние годы на "Мире" не занимались наукой - обман, - говорит генеральный конструктор космической корпорации "Энергия" им. Королева Юрий Семенов. - Поставлены блестящие эксперименты. "Плазменный кристалл" под руководством академика Фортова тянет на Нобелевскую премию. А также "Пелена" - обеспечение второго контура жизнеобеспечения. "Рефлектор" - новое качество телекоммуникаций. Выведение модуля в точку либрации для предотвращения магнитных бурь. Новый принцип холодильной установки в невесомости..." "Мир" - уникальная орбитальная станция. Многие из космонавтов просто влюбились в нее. Говорит летчик-космонавт Анатолий Соловьев: "Пять раз летал в космос - и все пять раз на "Мир". Прибыв на станцию, ловил себя на мысли, что мои руки сами совершают привычные действия. Это подсознательная память тела, "Мир" вжился в подкорку. Отговаривала ли меня жена от полетов? Никогда. Сейчас могу признаться, что повод для ревности был: "Мир" забыть невозможно, как первую женщину. Стану стариком, но станцию не забуду". Автор: Мусский С.А.
