Электрическая клемма из тюбика. Советы домашнему мастеру

Справочник / Строителю, домашнему мастеру

 Комментарии к статье

В радиолюбительской практике иной раз возникает необходимость подсоединить к макету электронного устройства или измерительному прибору соединительные провода. Удобнее всего делать это с помощью клемм, однако под рукой их чаще всего не бывает. Между тем достаточно удобные клеммы можно легко и быстро - буквально за четверть часа - сделать из обычных тюбиков (из-под зубной пасты или крема).

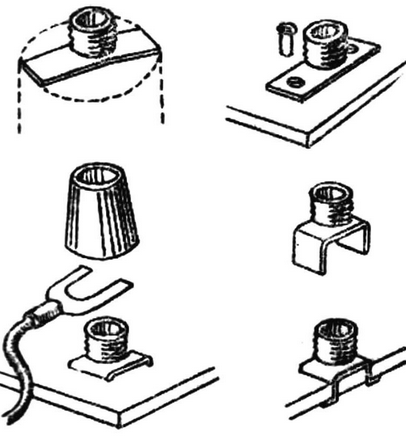

Отрежьте от тюбика резьбовую шейку вместе с полоской алюминия так, как это покапано на рисунке. Закрепить ее на плате можно двумя способами. Первый - двумя пустотелыми трубчатыми заклепками (пистонами). Этот способ удобен тем, что позволяет использовать один из пистонов для запайки в него соединительного провода. Второй способ: концы алюминиевой полоски сгибаются под прямым углом, вводятся в пазы, пропиленные в плате, а затем отгибаются и поджимаются.

В колпачке тюбика неплохо просверлить сквозное отверстие Ø 6 мм - в него удобно вставлять щуп тестера для контроля напряжения.

Автор: И.Савченко
