Шаровые краны

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Комментарии к статье Комментарии к статье

У водопроводных труб в квартирах, как в системе с холодной, так и с горячей водой, имеется так называемая запорная арматура - вентили, перекрывающие поступление воды в краны. Конструкция подобной арматуры может быть различной.

До недавнего времени выбор таких вентилей был невелик: в основном - клапанные винтовые, с корпусом из ковкого чугуна или латуни. И если последние обладают довольно значительным ресурсом работоспособности, то первые не выдерживают никакой критики. И только дешевизна чугунных запорных устройств привлекала покупателя. В квартирах массовых застроек и типовых усадебных жилых домах они находили широкое применение.

Вообще-то, следует заметить, что к закручиванию вентилей прибегают редко, только когда требуется перекрыть воду в связи с необходимостью ремонта или замены труб, кранов, установки сантехприборов.

Но именно это обстоятельство (покоя) способствует тому, что со временем внутри такого вентиля стальной шток клапана, ржавея, "срастается" с чугунной головкой корпуса настолько, что перекрыть воду им в нужный момент не представляется возможным. Когда же начинают применять силу, то чаще всего шток ломается.

В этом случае можно попытаться вывернуть шток, предварительно смочив "сросшиеся" детали специальной жидкостью или керосином, нагрев головку паяльной лампой, газовой горелкой. Но и такие мероприятия не всегда помогают.

Конечно, можно было бы заменить стальной шток вентиля на латунный. Однако лучше решить проблему кардинально - поставить новый вентиль, только не чугунный. Латунный? Здесь стоит подумать. Да, латунный вентиль не заржавеет. Но он не лишен других недостатков: подтекание воды через сальниковую набивку; износ резиновой прокладки и, как следствие, - возможное повреждение седла клапана или нарушение резьбовой части штока при усиленном закручивании.

С недавних пор в продаже появились шаровые запорные устройства (в обиходе их часто называют шаровыми кранами), как импортные, так и отечественного производства. По конструкции они значительно проще (следовательно - надежнее), чем их перечисленные предшественники, а по стоимости сравнимы с латунными.

Корпус и основные детали шаровых вентилей изготовлены из нержавеющей стали. Запирающий элемент представляет собой отполированный шар со сквозным отверстием, диаметр которого соответствует условному проходу подводящего трубопровода или меньше его. В связи с этим вентили подразделяются на полнопроходные и полупроходные. Последние обычно устанавливаются там, где не требуется большого расхода воды, - например, перед сливными бачками унитазов.

Шар внутри корпуса помещен во фторопластовую уплотнительную оболочку с соответствующими проходными отверстиями, в которой он может поворачиваться. Вверху шара имеется гнездо - в него вставляется конец штока. Другой конец штока через отверстия в уплотнении и корпусе выходит наружу и к нему крепится ручка, с помощью которой осуществляется поворот шара (открытие-закрытие вентиля) на 90°. Для ограничения поворота ручки на корпусе вентиля (или самой ручке) отлит буртик.

Шаровые вентили имеют целый ряд преимуществ перед клапанными, как конструктивных, так и потребительских.

Главное - что полное открытие-закрытие шарового вентиля осуществляется лишь небольшим поворотом штока (и шара), всего лишь на 90°. Это обеспечивает быстроту исполнения операции, не требует места для выхода штока из корпуса при открывании запорного устройства и практически исключает износ последнего.

Немаловажно также, что истирание уплотнительной оболочки шарового вентиля на несколько порядков меньше, чем у резиновой прокладки клапанного запорного устройства.

Номенклатура же шаровых вентилей поистине поражает. При этом предусматривается их различное соединение с трубопроводами: сгонно-муфтовое, как у обычных вентилей, муфтовое, а также штуцерное и другие. Такая их конструкция позволяет присоединять к ним не только трубы, но и шланги, и современные трубки гибкой подводки.

Кроме всего прочего, шаровые вентили очень компактны. Они выпускаются с короткими и длинными штоками (или специальными удлинительными кронштейнами), различными рукоятками или совсем без них-под специальный ключ для исключения несанкционированного открытия-закрытия.

К перечисленным достоинствам стоит добавить, что с помощью шаровых вентилей можно достаточно точно регулировать подачу воды. К тому же для этого выпускаются специальные вентили с дополнительным маховиком на корпусе, который с помощью фрикционной передачи очень "тонко" регулирует поворот штока шарового затвора.

Замена латунного клапанного вентиля на шаровой никакой сложности не представляет, так как их длина примерно одинакова и переделки трубопровода при этом не требуется.

Чугунный же вентиль длиннее шарового, поэтому после его демонтажа придется удлинять на эту величину трубопровод. Такое его наращивание возможно двумя путями: ввинтить в кран соответствующую по длине трубную вставку с резьбой на обоих концах или заменить старый сгон на другой, более длинный.

В зависимости от исполнения резьбовых частей вентилей (наружных, внутренних или их комбинации) сгоны присоединяются к запорным устройствам либо непосредственно, либо с помощью муфты и гайки.

Шаровые краны

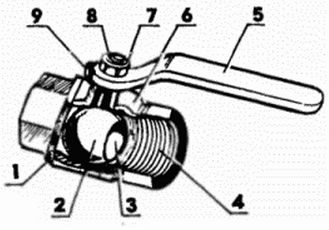

Конструкция шарового вентиля: 1 - корпус (нержавеющая сталь); 2 - шаровой клапан (нержавеющая сталь); 3 - проходное отверстие; 4- резьбовая часть; 5 - ручка; 6 - уплотнитель (фторопласт); 7 - гайка крепления ручки; 8 - шток (нержавеющая сталь); 9 - ограничительный буртик

Шаровые краны

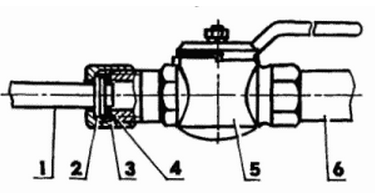

Присоединение к шаровому вентилю гибкой подводки: 1 - гибкая труба; 2 - шайба (латунь); 3 - накидная гайка (латунь); 4 - резиновая прокладка; 5 - шаровой вентиль; 6 - труба ввода, или сгон

Шаровые краны

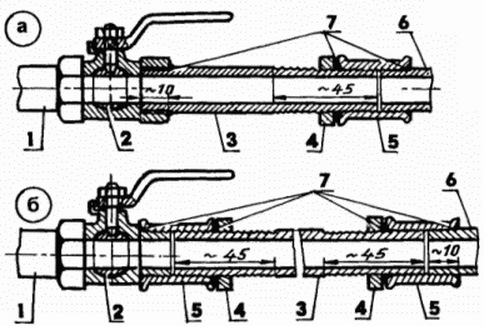

Присоединение сгона к шаровому вентилю: а - напрямую; б - с помощью муфты и гайки; 1 - труба отвода; 2 - шаровой вентиль; 3 - сгон; 4 - гайка; 5 - муфта; 6 - труба ввода; 7 - уплотнение

Автор: А.Полибин

Смотрите другие статьи раздела Строителю, домашнему мастеру.

Читайте и пишите полезные комментарии к этой статье.
