Выбираем камин

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Комментарии к статье Комментарии к статье

Камины относятся к наиболее древним нагревательным приборам, которые применялись для отопления жилищ. Археологические раскопки свидетельствуют, что открытый камин с дымоотводящим устройством использовался людьми еще в 820 г. Традиция встречать Новый год в загородном доме может быть и не новая, но становится все более популярной. Метели уже намели вокруг солидные сугробы, морозы разрисовали окна своими загадочными растительными узорами, а внутри тепло, уютно. И, конечно, новогоднее настроение особое, если в доме есть камин. Камин сейчас уже не редкость: многие фирмы предлагают самые разные его конструкции, даже всевозможные электрические его имитации. Но разве может сравниться с ними пусть и самое простое, не обладающее никакой вычурностью обогревающее устройство, изготовленное собственными руками.

Сделанный своими силами камин - это всегда двойное удовольствие: здесь и тепло живого открытого пламени, и чувство удовлетворения, что сумел, смог сам. Конечно, предварительно пришлось серьезно проштудировать соответствующую литературу, разобраться в особенностях технологии.

В настоящее время камин - непременная принадлежность общественных объектов отдыха, часто его можно увидеть и в домиках садоводов-любителей, и на дачах, в загородных коттеджах.

Одна из важнейших функций камина - это создание уюта и особой задушевной атмосферы. Ради этих достоинств можно поступиться его недостатками. А они есть, и о них надо знать, если вы решили обзавестись таким заманчивым отопительным устройством.

Дело в том, что камин представляет собой разновидность печи упрощенной конструкции: имеет открытый топливник с большим отверстием и прямой дымовой канал без дымооборотов (который из-за этого, кстати, может вместе с горячим дымом вытянуть из помещения почти все тепло). Камин передает теплоту излучейием,поэтому греет, пока горит, и его КПД не превышает 10 - 15%. Таким образом, в качестве основного отопительного прибора он нецелесообразен.

Выбираем камин

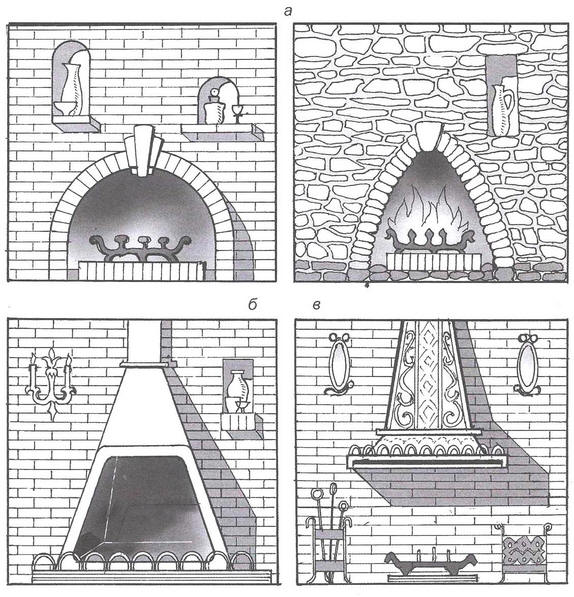

Рис. 1. Варианты каминов: а - встроенные в кирпичную (каменную) стену; б - пристенный камин; в - камин открытого типа

Выбираем камин

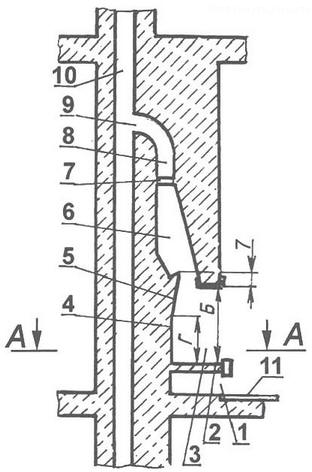

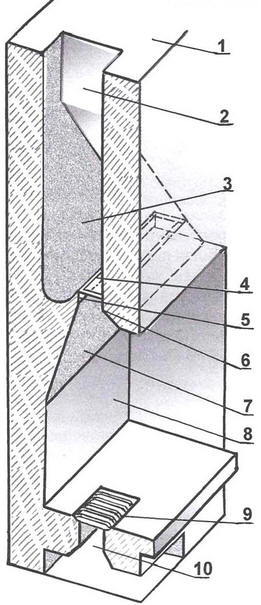

Рис. 2. Конструктивные элементы встроенного камина: 1 - зольник; 2 - под; 3 - топливник; 4 - задняя стенка; 5 - отражающее зеркало и дымовой карниз (зуб); 6 - дымовая камера; 7 - задвижка; 8 - хайло; 9 - горловина; 10 - дымоход; 11 - противопожарная площадка (Основные размеры каминов приведены в таблице)

Выбираем камин

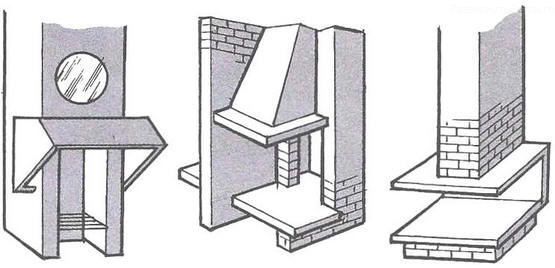

Рис. 3. Варианты открытых каминов

Выбираем камин

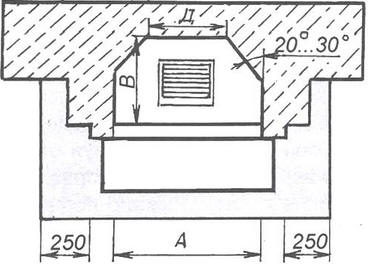

Разрез камина по топливнику ("островных")

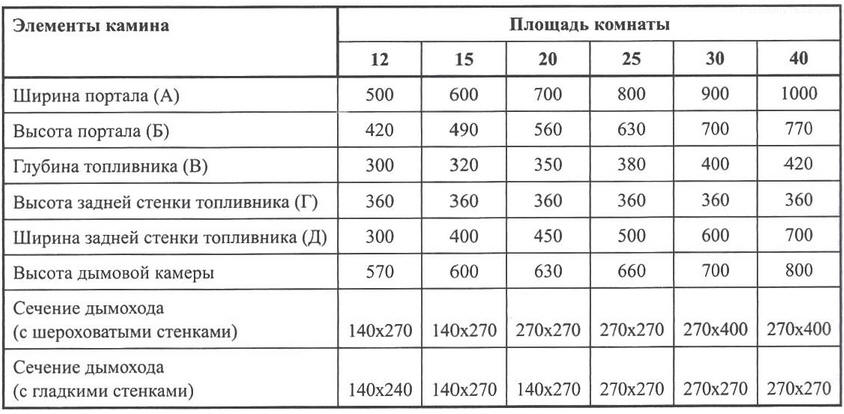

Таблица 1. Зависимость размеров камина (мм) от площади комнаты (м2)

(нажмите для увеличения)

Однако камин имеет и ряд достоинств. Он излучает тепло сразу после растопки, что важно для садовых домов при их кратковременном посещении в осенне-зимний период. Большой поток воздуха, проходящий через топку, способствует хорошему проветриванию помещения, предотвращает сырость и затхлость, что особенно требуется для комнат, выходящих на север, почти не видящих солнца.

Камины по исполнению могут быть трех типов: встроенными, пристроенными и открытыми ("островными").

Встроенный камин

Он занимает мало места, но его можно делать только в кирпичном доме одновременно с кладкой стен, так как часть топливника и весь дымоход находятся в толще стены. Фасад встроенного камина классического типа ("английского") показан на заставке, а его разрез - на рисунке 2. Вход топливника обрамлен выступающей кладкой в полкирпича - это портал камина. Для улучшения отражающих свойств топливник в сечении имеет форму трапеции. Задняя стенка топливника поднимается вертикально на 360 мм, а затем изламывается вперед под углом 20°, образуя отражающее зеркало, которое направляет излучение к полу. Зеркало поднимается выше портала на 150 - 200 мм. Над зеркалом имеется дымовая камера (дымосборник), основанием у которого является дымовой карниз ("зуб"). Его ширина принимается такой, как у дымохода, или чуть больше. В районе "дымового зуба" сзади или сбоку устраивают окно для чистки скапливающейся сажи.

Под камина и портал должны быть выше уровня пола. Перед порталом и по его бокам устраивают пол из кирпича, уложенного на ребро. Площадь портала принимается равной примерно 1/50 площади помещения. При большей площади портала комната будет сильно проветриваться, при меньшей - камин будет слабо греть. Площадь пода принимается равной 0,7, а сечение дымохода - 0,1 - 0,15 площади портала. Основные размеры камина приведены в таблице.

Для улучшения горения дров под топливника имеет колосниковую решетку. Часто делают сплошной под (см. рис.2), а на него ставят решетчатую металлическую корзину под дрова.

Верх портала выкладывают по бетонной или кирпичной перемычке. Для поддержания кирпичей используют стальные уголки (30x30 мм), швеллер (130 мм) или стальную полосу толщиной 5 - 6 мм. Их концы заделывают в боковые стенки на 100 мм.

Пристроенные камины

Такой можно сделать в любом месте дома. Дымоход пристраивают к несгораемой стенке или перегородке или присоединяют к дымоходу имеющейся печи выше печных задвижек. Тогда печью и камином можно пользоваться независимо друг от друга или одновременно.

На рисунке 4 показаны фасад и разрез пристенного камина. Он устроен на кирпичном основании. Боковые стенки выложены в полкирпича, их ширина может быть 380 - 510 мм. Дымосборник изготовлен из металла, его шнуром или глиняным раствором с асбестовой крошкой.

Если стена деревянная, то ее теплоизолируют: делают несгораемую изоляцию - кирпичную стенку (в полкирпича) на всю высоту комнаты. Эту часть деревянной стены предварительно обивают жестью или кровельным железом, а потом еще закрывают слоем войлока, обильно смоченного в глиняном растворе. Кирпичную кладку армируют стальной проволокой, которую прибивают к стене гвоздями через каждые 2-3 ряда кирпичей.

Выбираем камин

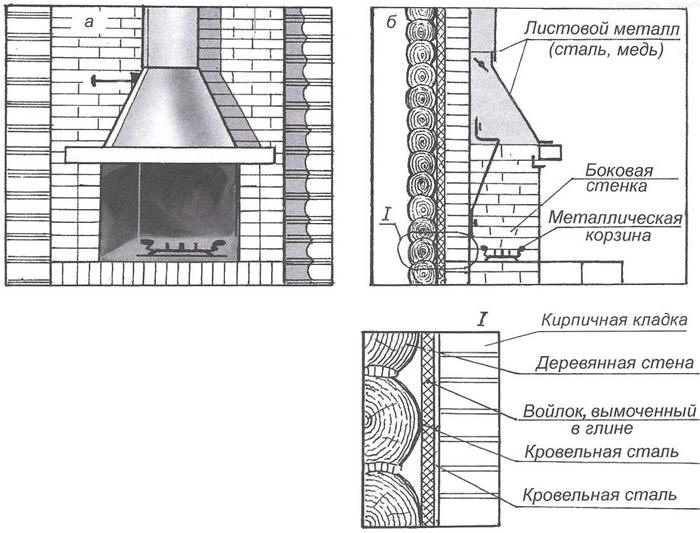

Рис. 4. Устройство камина пристенного типа (нажмите для увеличения): a - фасад; б - разрез

Выбираем камин
Рис. 5. Устройство камина открытого типа: 1 - дымовая труба; 2 - дымоход; 3 - дымовая камера; 4 - заслонка; 5 - дымовой карниз; 6 - вход (дыма); 7 - зеркало (косая верхняя часть задней стенки); 8 - задняя стенка очага; 9 - колосниковая решетка; 10 - зольник

Выбираем камин

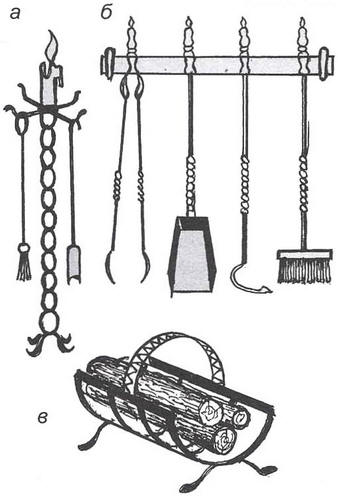

Рис. 6. Каминный инструмент: а - отдельно стоящий; б - настенный; в - корзинка для дров

Изоляционная стенка может повторять форму камина и дымохода, выходя за них в ту и другую сторону на 250-300 мм.

Поскольку вся эта конструкция (изоляционная стенка плюс камин) тяжелая, придется делать фундамент. Его выкладывают из камней или боя кирпича с щебнем на цементно-песчаном растворе. Ниже пола устраивают гидроизоляцию из двух слоев рубероида, а на отметке чистого пола делают цементно-песчаную стяжку. Если фундамент не обязателен, то под досками пола все равно следует заложить дополнительную балку.

Возможно множество самых разных вариантов оформления каминов. В частности, камины пристроенного типа можно сложить из бутового камня; допустимы варианты с бетонными топливниками.

На рисунках 1 и 3 показаны различные камины. Среди них выделяются те, что имеют портал в виде арки. Арки выкладывают одновременно с двух сторон по деревянному кружалу, которое поддерживает укладываемые кирпичи или камни. Его убирают, завершив кладку; вверху устанавливают один-три крупных камня - замок.

Наиболее распространены варианты пристроенных каминов, основным материалом для изготовления которых является кирпич. Такой камин может иметь кирпично-бетонное основание, а в качестве дымосборника - подвесной колпак из листового металла. По краям короба-основания можно сделать подставки для шампуров.

Открытые ("островные") камины

Они предназначены для установки в отдалении от стен - например, посередине комнаты на круглой или квадратной в плане площадке, приподнятой над полом на 350 - 500 мм. Над ней подвешивают круглый или квадратный дымосборник и дымовую трубу из листового металла; они могут быть выложены из кирпича.

"Островной" металлический камин можно сделать из железной трубы или бочки диаметром 800 - 1000 мм. Подставка такого камина - кирпичная или бетонная с заделанными анкерными болтами для крепления бочки. Консольная площадка под топливником - металлическая, по ней кладут асбест, выполняют цементную стяжку и отделывают поверхность керамической плиткой.

Для внешнего оформления каминов можно использовать различные материалы - естественные камни всех видов, в том числе неправильной формы, малой, средней и большой величины и структуры поверхности, кирпич, изразцы, плитки, дерево, цветные и черные металлы, строительную керамику, штукатурку с различной техникой нанесения.

Хорошим украшением служит кованый каминный инструмент, корзины для дров (рис.6), а также чеканка, медальоны, керамические изделия и др. Но не стоит перегружать камин различными украшениями, их должно быть в меру.

Камин необходимо размещать посередине стены или так, чтобы по его сторонам оставались участки стен не менее одного метра. Камин нельзя ставить на проходе, а также в местах, где могут быть сквозняки, то есть между оконными или дверными проемами в противоположных или смежных стенах. В таких местах он будет дымить.

Готовый кирпичный камин, так же как и печь, сначала сушат периодическими топками в течение нескольких часов. Перед тем как растопить камин, рекомендуется для образования первоначальной тяги сжечь в нем свернутую в жгут газету.

Дрова укладывают горкой с опорой на заднюю стенку топливника. Для топки лучше всего использовать березовые, осиновые и ольховые дрова. Особенно хороши осиновые чурки - они дают ровное белое пламя, не "стреляют" и не коптят. Для аромата можно подбросить в огонь две-три веточки вишни, яблони или можжевельника.

Очаг

Так, собственно, и переводится с латинского слово "камин". В сущности, это действительно простейший очаг: каменная ниша для костра и каналы для доступа воздуха и отвода дыма. В нише (или топке) дрова могут укладываться на сплошной под, но для лучшего их горения под ними устанавливается таган или встраивается металлическая решетка, через которую и обеспечивается поступление необходимого для сжигания топлива свежего воздуха. Как и обычный костер, камин быстро растапливается, поэтому его часто устраивают вместо печи в периодически посещаемых помещениях - например садовых домиках. Однако при всей привлекательности такого очага необходимо отметить, что его достоинство является его же недостатком: он обогревает своим лучистым теплом только видимую, близко расположенную зону помещения. Этим страдают простые схемы каминов (рис.), использовавшиеся, например, в английских замках. Это так называемые закрытые камины: они имеют топочное пространство и дымоход в массиве стены.

Для устранения этого недостатка предпринимались попытки усовершенствования конструкции каминов, направленные на повышение степени использования излучения и тепла газов. Появилась схема с наклоном задней и боковых стен топки внутрь ее, за счет чего увеличивалась отражательная эффективность тепла - так называемый старогерманский камин, относящийся к устройствам с чистым излучением. Еще лучше согревали помещение камины в вариантах, обеспечивающих наряду с излучением еще и дополнительный конвективный нагрев воздуха, благодаря тому, что боковые и задняя стенки топки выполнялись двойными, где осуществлялась естественная циркуляция воздуха во внутреннем кожухе.

Выбираем камин

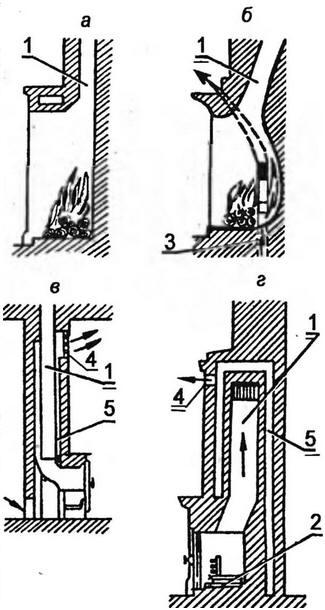

Рис. 7. Простые и улучшенные типы каминов (а-"английская" схема; б-камин с калорифером; в-каминная печь; г-камин с дымооборотом): 1 -дымовая труба; 2-калорифер из труб и его размещение в топливниках (варианты); 3 -канал для ввода холодного воздуха; 4-выход нагретого воздуха; 5-циркуляционные каналы

Выбираем камин

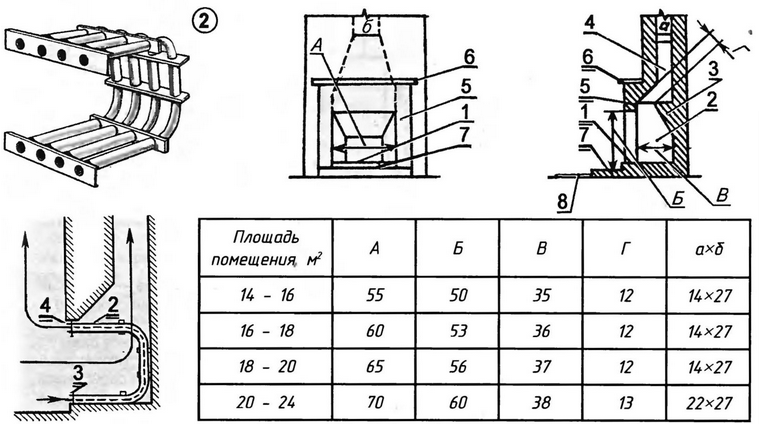

Рис. 8. Схема и основные размеры камина (в см.) (нажмите для увеличения): 1 - под камина; 2 - топливник; 3 - дымовой зуб; 4 - дымосборник; 5 - портал камина; 6 - каминная доска; 7 - предтопочная площадка; 8 - металлический лист. А - ширина портала; Б - высота портала; В - глубина топливника; Г - ширина горловины

Еще в XVII веке был изготовлен камин со встроенным в топку калорифером, который представлял собой "коробку" с каналами для входа холодного воздуха и выхода нагретого. Дальнейшим шагом стало устройство дымооборотов, как в печах, что привело к появлению, в сущности, каминных печей. С той только разницей, что дымообороты обеспечивались благодаря металлическим трубам, встраиваемым в канал, в котором свободно циркулировал воздух: поднимаясь вдоль раскаленных от топки труб, он мгновенно нагревался и выходил в помещение через особое отверстие - душник. Такой же принцип использовался и в вариантах с кирпичными дымооборотами. Все это приближало закрытые (встроенные в капитальные стены) и полуоткрытые (пристроенные к стене) камины к конструкциям печей. Не случайно появился и своеобразный симбиоз, когда камин стали состыковывать с печью.

И только третий вид каминов - открытые, отдельно стоящие в помещении свободно - сохранял исходную самостоятельность древнего очага. Они могут располагаться даже посредине комнаты, отличаясь эстетическими и декоративными выигрышными свойствами. Например, выполняться целиком из металла - медных, стальных листов, черненой жести. Соединение элементов осуществляется сваркой или на заклепках. Варианты форм и рисунок стыков обеспечивают таким каминам индивидуальную художественность. Особенно эффектно смотрятся подобные камины в виде подвешенных над топочной площадкой колпаков раструбов, с прикрепленными к потолку на проволочных растяжках дымоходами, с пирамидальными или конусными дымосборниками над горящими поленьями

Общие элементы

Какую конструкцию камина предпочесть - зависит не только от формы, но и от площади и объема помещения. Тем более что для большинства схем характерны общие функциональные элементы их устройства.

Топливник (топочная ниша), как правило, своими размерами должен быть пропорционален самому помещению (рис. и табл.). От них будет зависеть и сила тяги камина, на которой скажется также и угол наклона стенок топливника, сечение и высота трубы. Будет ли камин дымить - зависит от того, насколько высота, ширина и глубина ниши соответствуют сечению и высоте дымовой трубы. Как правило, параметры топливника должны быть следующими: высота - от 3/5 до 4/5 его ширины, а глубина - половина или 2/3 высоты.

Заднюю стенку топочной ниши примерно с трети ее высоты наклоняют внутрь на 20 - 22°, а вверху топливник сужают, чтобы образовалась горловина - все это способствует усилению тяги. Здесь устраивают выступ - газовый порог (дымовой зуб), чтобы избежать столкновения восходящего и нисходящего дымового потока, вызывающего дымление камина и вынос сажи в помещение. На этом же уровне (20 см от топочного отверстия) в горловине устанавливают заслонку (плоскую выдвигаемую или поворотную) - для регулирования тяги и "отключения" камина от дымовой трубы. Выше заслонки дымоход представляет собой сужающуюся пирамиду, верхняя часть которой переходит в дымовую трубу.

Дымовая труба камина должна обеспечивать эффективное удаление образующихся в топливнике газов и дыма. Для создания нормальной тяги сечение дымохода не должно быть меньше 140x270 мм. Оптимальное поперечное сечение дымовой трубы - от 1/10 до 1/12 (а в более благоприятных случаях - 1/15) размеров топочного отверстия. В месте пересечения перекрытия труба имеет уширенную часть - разделку (с противопожарной целью).

Выбираем камин

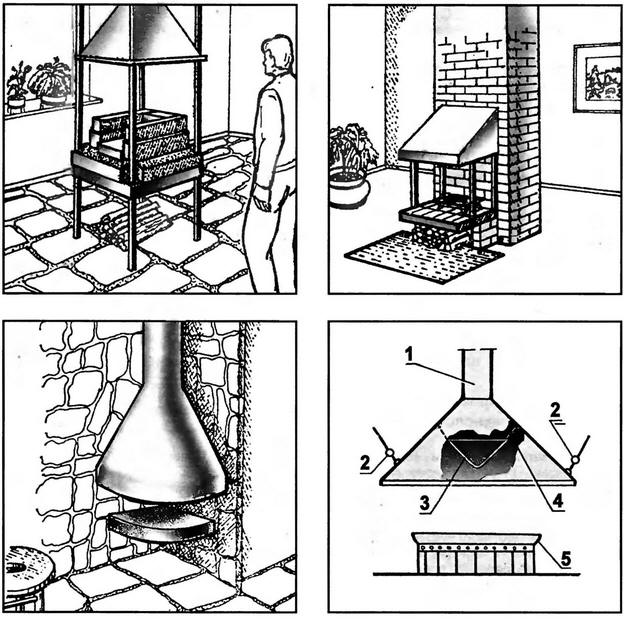

Рис. 9. Камины с открытым топливником и схема колпака-дымосборника: 1 - дымовая труба; 2 - цепные растяжки; 3 - воронка в роли дымового зуба (и уловителя сажи); 4 - растяжки воронки; 5 - площадка-топливник

Выбираем камин

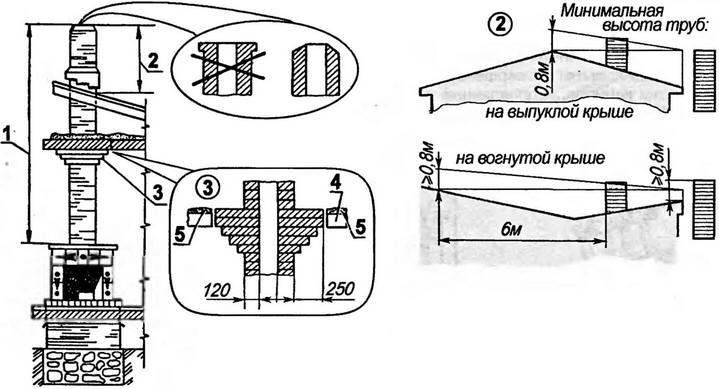

Рис. 10. Дымовая труба камина (нажмите для увеличения): 1-эффективная часть высоты; 2-высота оголовника; 3-разделка; 4-перекрытие; 5-песчаная засыпка

Выбираем камин

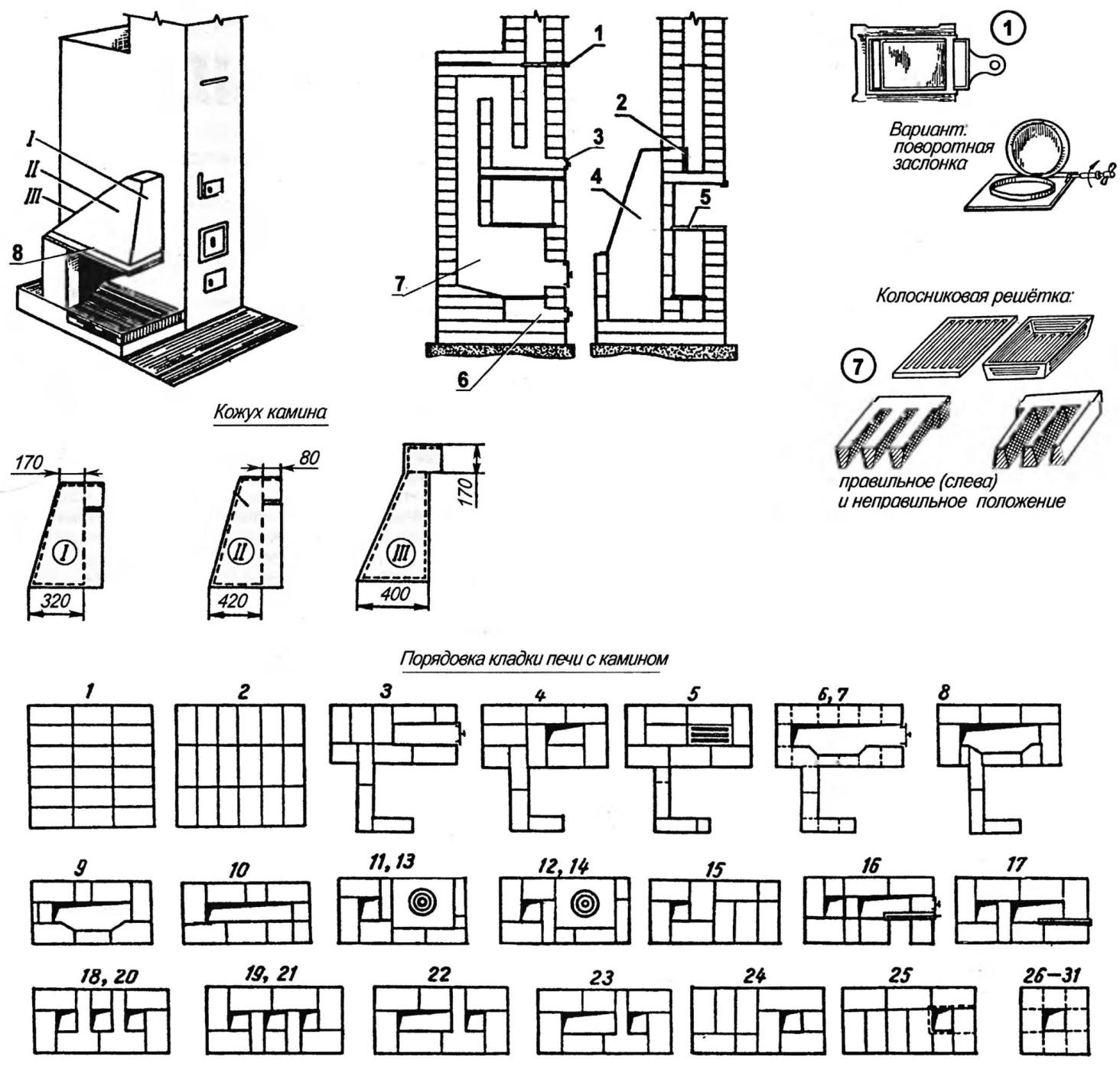

Рис. 11 (нажмите для увеличения). Камин-печь: 1 - задвижка печи; 2 - задвижка камина; 3 - чистка; 4 - дымосборник; 5 - чугунная плита (380x380 мм); 6 - зольник; 7 - колосник; 8 - кожух камина. I - фасад дымосборника; II - боковина (2 шт.); III - задний лист дымосборника

Важный элемент трубы - ее верхняя часть, оголовок. Для обеспечения тяги он должен быть простым (рис.), без завершающих карнизов или выступов Для пожарной безопасности на оголовок надевают металлический колпак с глухой крышей и проволочной мелкоячеистой сеткой (не более 5,5 мм).

Высота дымовой трубы от колосниковой решетки до устья должна быть, по новым правилам, не менее 5 метров, а верхняя видимая часть ее возвышаться над кровлей или над коньком крыши как минимум на 0,5 м.

Камин-печь

Оптимален для небольшого помещения типа "садовый домик". Сама печь должна быть компактной и экономичной, а пристроенный к ней камин иметь площадь 0,5 м2 (750x750 мм). Для его кладки потребуется около 200 штук красного и 35 штук огнеупорного (или хорошо обожженного красного) кирпича.

Камин-печь отличается простотой устройства. Основные его элементы - кирпичное основание и колпак-дымосборник из металлического листа. Чтобы обеспечить дровам оптимальное горение, на топочную площадку следует установить решетчатую подставку (колосник).

Камин устанавливают на фундаменте из бутового камня и песчаной подушке. Глубина заложения фундамента - 800-100 мм, слой песка на дне - 200 - 300 мм.

Под топливник камина выкладывают площадку из кирпича, установленного на ребро. Под нее с целью предохранения кирпичной кладки от проникновения влаги устанавливают гидроизоляцию из двух слоев рубероида.

Дымосборник камина соединяется с каналами печи в районе третьего ее дымооборота. Место стыка герметизируют с помощью асбестового шнура, стеклоткани или глины с добавкой асбестовой крошки.

Кладка топочного щитка камина-печи ведется в следующем порядке.

1-й и 2-й ряды кладки - из целого кирпича.

В 3-м ряду устанавливают поддувальную дверцу с опорой на 2-й ряд кладки. После кладки 4-го ряда в 5-м ряду устанавливают колосниковую решетку с зазором не менее 10 мм от стенок.

В кладке 6-го и 7-го рядов устанавливают топочную дверцу, укрепленную армирующей проволокой.

8-й ряд перекрывает топочное отверстие. Здесь укладывают чугунную плиту, под которую кирпичи 9-го ряда подрубают на 20 - 30 мм. После кладки 10-го ряда устанавливают варочную камеру и формируют 11-й - 13-й ряды.

На 14-м ряду варочную камеру перекрывают кирпичом плашмя, с использованием металлических уголков и полосового железа.

На 15 - 17-м рядах дымосборник камина присоединяют к стенке печи через задвижку камина. На порядовках 18-25 видно, что труба и дымоход у печи и камина получаются общие. Сечение дымохода - 140x140 мм.

На 25-м ряду в дымоходе устанавливают задвижку печи. Ряды 26 - 31 завершают кладку трубы. Через потолочное перекрытие трубу проводят с соблюдением правил пожарной безопасности, устраивая кирпичную разделку шириной 380 мм.
