Устройство водостока

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Комментарии к статье Комментарии к статье

Мой новый дом всем хорош, но нет водостока. С крыши льет на фундамент, а при ветре - и на стены. В магазине водосточные желоба с кронштейнами и особенно коленчатые трубы с воронкой своим видом "вселяют тихую тоску". Не хочется портить ими симпатичную внешность дома.

И я решил сделать по-своему.

Почему бы не навесить желоба прямо на край кровли, ведь кровля из гофрированного железа жесткая, а в местах нахлеста листов еще прочнее? Я изготовил кронштейны из стальной полосы и покрыл их грунтом и эмалевой краской. "Ложе" в кронштейнах сделал по радиусу желобов, а сами желоба - из бракованных пластмассовых труб диаметром 100 мм, разрезанных ножовкой с мелким зубом вдоль оси пополам.

Места крепления кронштейнов к кровле предварительно определил на земле по длине желобов и с учетом расстояний между нахлестами листов кровли. Допустима установка кронштейнов и вне нахлеста, особенно, если желоба снимать на зиму. Осиновые прокладки между кровлей и кронштейнами подобрал разной толщины: чем ближе к водосливу, тем толще, чтобы получился небольшой уклон желобов. Для надежности соединения прокладки сначала прикрепил к кронштейнам одним шурупом, а затем через отверстия в кронштейнах просверлил отверстия в прокладках и кровле и все это соединил оцинкованными болтами М6.

При сборке в местах нахлеста желобов проложил герметизирующие прокладки из мягкой резины толщиной 2 мм. Заглушил конец желоба, наиболее удаленного от водослива.

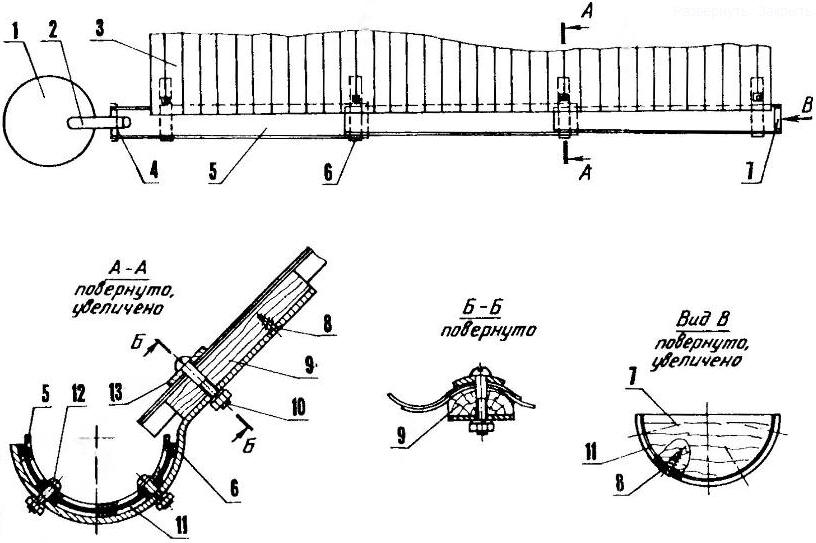

Устройство водостока
Устройство водостока (вид сверху) (нажмите для увеличения): 1 - бочка; 2 - водослив (жердь d30, L3200); 3 - кровля; 4 - ограничитель (проволока алюминиевая, d2); 5 - желоб (заготовка - пластмассовая труба d100, L2000, 3 шт.); 6 - кронштейны (сталь, полоса 300x36x2, 4 шт.); 7 - заглушка (древесина); 8 - шурупы 4x16 (8 шт.); 9 прокладка (древесина, 4 шт.); 10 - болт М6х48 (4 шт.); 11 - прокладки герметизирующие (мягкая резина 140x15x2, 3 шт.); 12 - болт М4х16 (8 шт.); 13 - шайба фигурная (алюминиевый сплав, лист 20x20x3, 4 шт.).

Водослив у меня самый простой - осиновая жердь без коры, установленная между концом желоба и дном бочки-водоприемника. Верхний конец жерди зафиксирован проволокой, пропущенной через два отверстия в желобе. Вода сливается по жерди, и только при сильных порывах ветра частично срывается и падает мимо бочки.

Кому-то жердь-водослив покажется неэстетичной. Что ж, ее можно покрыть яркой краской, затейливо украсить верхний, выступающий над желобом конец и так далее. В конце концов, неплохо облагородить и бочку для воды.

Итак, дождевая вода в ловушке - в меру красивой, недорогой и сделанной своими руками.

Автор: В.Новиков
