Дом из тары

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Комментарии к статье Комментарии к статье

С виду - это обычный кирпичный дом в два этажа, каких сейчас миллионы. Однако у нас на его сооружение, по сравнению с традиционными технологиями, ушло почти вдвое меньше дорогостоящих строительных материалов - цемента, щебня, кирпича, что по нынешним временам очень даже немаловажно. Тем более, что географические и климатические особенности в нашей Саратовской области, где летом жара бывает под 40 градусов, а зимой морозы - под 30, предъявляют к застройкам особые требования: дом должен быть с толстыми прочными стенами, которые хорошо держали бы тепло в холода и, наоборот, обеспечивали бы в жилище прохладу в знойный период года.

Общая схема возведения дома классическая. Начинали строительство с рытья котлована, сделав его стенки строго вертикальными. Отступив от них на ширину будущего фундамента (300-500 мм), выложили по периметру ряд красного кирпича: плашмя, большей стороной плотно друг к другу (рис.1). На него - три ряда в один кирпич также плашмя, но вдоль, стыкуя торцевыми сторонами.

Дом из тары

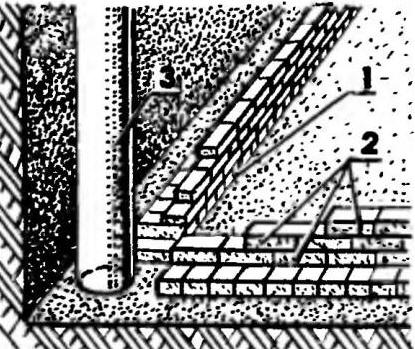

Рис. 1. Начальная порядовка фундамента: 1 - ряд кирпичей, первый; 2 - ряды последующие; 3 - труба угловая, вентиляционная

Получили стенку, которая одновременно выполняет роль опалубки: спустя пару часов, когда цемент схватился, за нее набросали слой бута (обломков кирпича, камней, отходов бетона и металла из расчета около 50 процентов объема) и залили раствором (рис.2).

Дом из тары

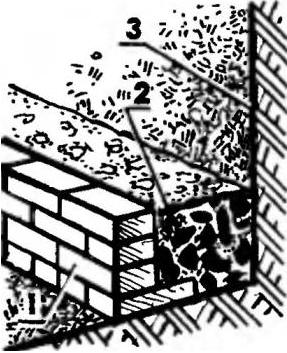

Рис. 2. Основание фундамента: 1 - стенка-опалубка кирпичная; 2 - бутобетон; 3 - стенка котлована

Ручной трамбовкой проработали все возможные пустоты и щели. По углам заранее установили вертикально старые металлические трубы (можно асбоцементные, диаметром 80-300 мм) для последующего использования под вентиляцию, прокладку электропроводки и прочего.

Такая схема кладки сохранялась и в дальнейшем (рис.3), вплоть до уширенной (ступенчатой) части котлована (примерно за полметра до так называемой нулевой отметки): дальше уже велась двухсторонняя кладка кирпичом с заполнением бутобетоном (рис.4).

Дом из тары

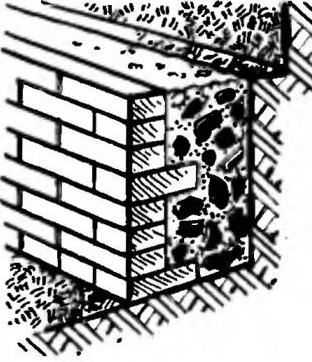

Рис. 3. Фундамент до расширения

Дом из тары

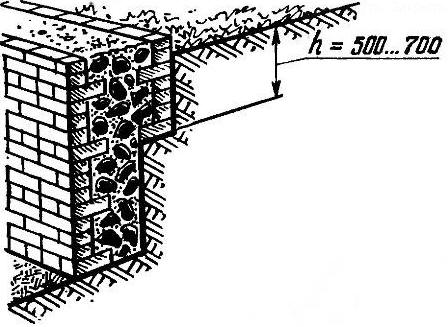

Рис. 4. Фундамент с расширенной частью под кладку стен

При восьмичасовом рабочем дне два человека выложили таким образом подвал - он же фундамент - размером 6x6x2 м за две недели.

Стены возводились, в принципе, по той же схеме, то есть кирпичная кладка одновременно становится и опалубкой. Даже порядовки те же: ряд в кирпич, три ряда - в полкирпича. Но при заполнении промежутков раствором использовалась пластмассовая бутылочная тара. Именно этот заполнитель оказался самым оптимальным: располагаемые горизонтально (рис.5), бутылки емкостью 1,5-2 л идеально входят в промежуток между кирпичными стенками, который для нашего региона должен составлять 450 мм - достаточный проем для установки третьей рамы.

Дом из тары

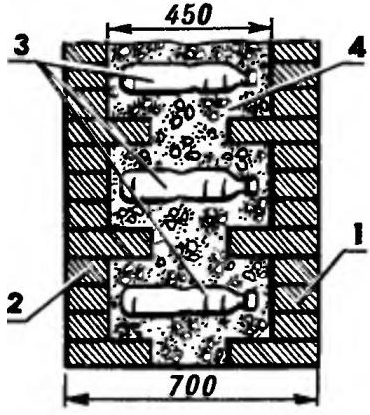

Рис. 5. Фрагмент стены: 1 - кладка внутренней стенки; 2 - кладка внешней стенки; 3 - бутыли пластмассовые, закладные; 4 - заполнение бетонное

В процессе работы появлялись варианты закладки бутылок: вертикальное расположение (рис.6) и более плотное горизонтальное в шахматном порядке (рис.7). Практика показала, что предпочтительны бутылки с завинчивающимися пробками; если пробки отсутствуют, то бутылки следует закладывать горлышками вниз, вжимая в раствор для герметичности, иначе под тяжестью бетона они теряют свою форму, сплющиваются, и пропадает смысл их использования.

Дом из тары

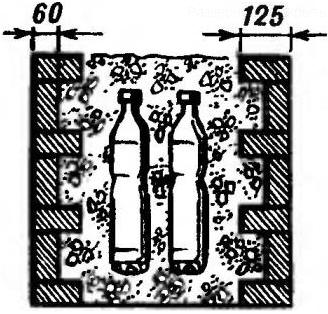

Рис. 6. Вариант вертикальной закладки бутылей

Дом из тары

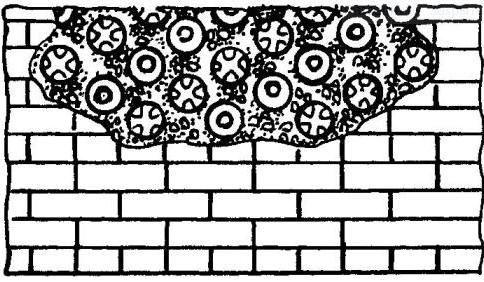

Рис. 7. Вариант горизонтальной закладки бутылей - в шахматном порядке

Ориентировочно такое заполнение занимает до 50 процентов объема бетонной массы. Возможно и больше, но тогда для прочности необходимо закладывать какую-нибудь металлическую арматуру. Наши соседи в качестве заполнителя используют все "богатство" сегодняшних свалок: банки из-под краски, игрушки, стеклотару. Однако пластмассовые бутылки вне конкуренции: удобно, экологически чисто, а по тепло- и звукоизоляционным качествам - выше всяческих похвал.

По углам, где, как уже говорилось, устанавливаются вентиляционные трубы, закладывается дополнительная арматура (рис.8).

Дом из тары

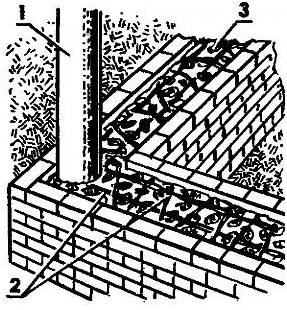

Рис. 8. Заполнители: 1 - труба вентиляционная; 2 - арматура металлическая; 3 - бетон

Когда мы приобрели кое-какой опыт при возведении стен, то второй этаж имел уже другую порядовку: ряд в полкирпича, ряд кирпича на ребро (рис.9). Интересно, что скорость прирастания стен при этом осталась примерно такой же, как и на первом этаже.

Дом из тары

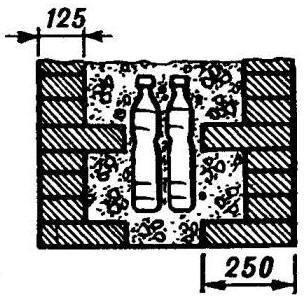

Рис. 9. Вариант облегченной кирпичной кладки

У нас уже более пяти лет стоят дома, построенные по описанной технологии или с использованием ее элементов. Отзывы - только положительные.

Будем рады, если наш опыт пригодится кому-то из читателей.

Автор: А.Бондарев
