Арочная конструкция для теплицы или оранжереи. Советы домашнему мастеру

Справочник / Строителю, домашнему мастеру

 Комментарии к статье

Арочная конструкция при всех прочих равных условиях всегда будет прочнее, надежнее и дешевле сооружений иных типов - тем более когда сама арка состоит из стержней, работающих только на растяжение и сжатие. В свое время это по достоинству оценил знаменитый механик Кулибин, создавший масштабную модель арочного моста, с помощью которого предполагалось соединить берега Невы.

Предлагаем арочную конструкцию, пригодную для создания теплиц, оранжерей, навесов, гаражей и других сооружений. Модуль такого свода представляет собой стержневую конструкцию, состоящую из 240 деревянных стержней (реек) сечением 20x50 мм и длиной от 0,5 до 1 метра (объем материала - 0,2 кубометра). Площадь модуля составляет 15 квадратных метров. Стыкуя такие модули, можно получать арочные сооружения любой площади и самой различной конфигурации.

Каркас арочного свода собирается из сравнительно коротких стержней (реек) сечением 20x50 мм, концы которых стесаны так, чтобы между сопрягаемыми стержнями образовался угол в 162 градуса. Такой угол обеспечивает фаска, катеты которой составляют соответственно 50 мм и 1 7 мм. Всего для каждого из модулей необходимо заготовить 60 стержней 16 различных типоразмеров в соответствии с таблицей № 1. Необходимо также подготовить 16 болтов с резьбой М5 или М6 и длиной 150 мм и 5 болтов (также с резьбой М5 или Мб) длиной 90 мм с соответствующим количеством гаек и шайб. Понадобятся также дощатые прокладки с габаритами 20x50x50 мм.

Монтаж каркаса рекомендуется начинать со сборки краевого контура типового элемента из деталей 1 и 1-1. Для этого в соответствии со сборочной схемой детали раскладываются на сравнительно ровном участке совместно с примыкающими к ним стержнями в соответствии со сборочной схемой. Все элементы соединяются воедино с помощью металлических накладок (с парой отверстий в каждой), которые надеваются на выступающие концы болтов и прижимаются гайками.

Если арочная конструкция сооружается для теплицы или оранжереи, то прозрачное пленочное покрытие для них предусматривается цельнокроеное. При этом лучше всего использовать полиэтиленовую пленку шириной 260 сантиметров - всего на один тепличный модуль потребуется 17,6 м этого материала. Для получения сферической поверхности оболочки по всей длине полотнища закладываются складки шириной 90 мм с шагом 592 мм и проклеиваются липкой лентой. Кстати, такой ленты для выклеивания оболочки под один модуль понадобится около 50 погонных метров.

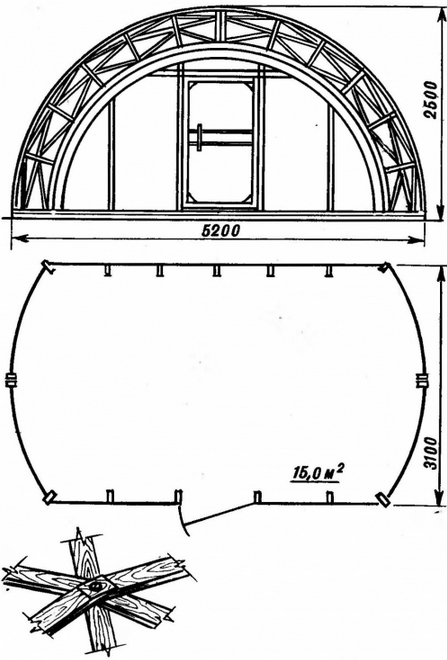

Фасад и план арочного каркаса. Внизу - типовое соединение стержней каркаса (нажмите для увеличения)

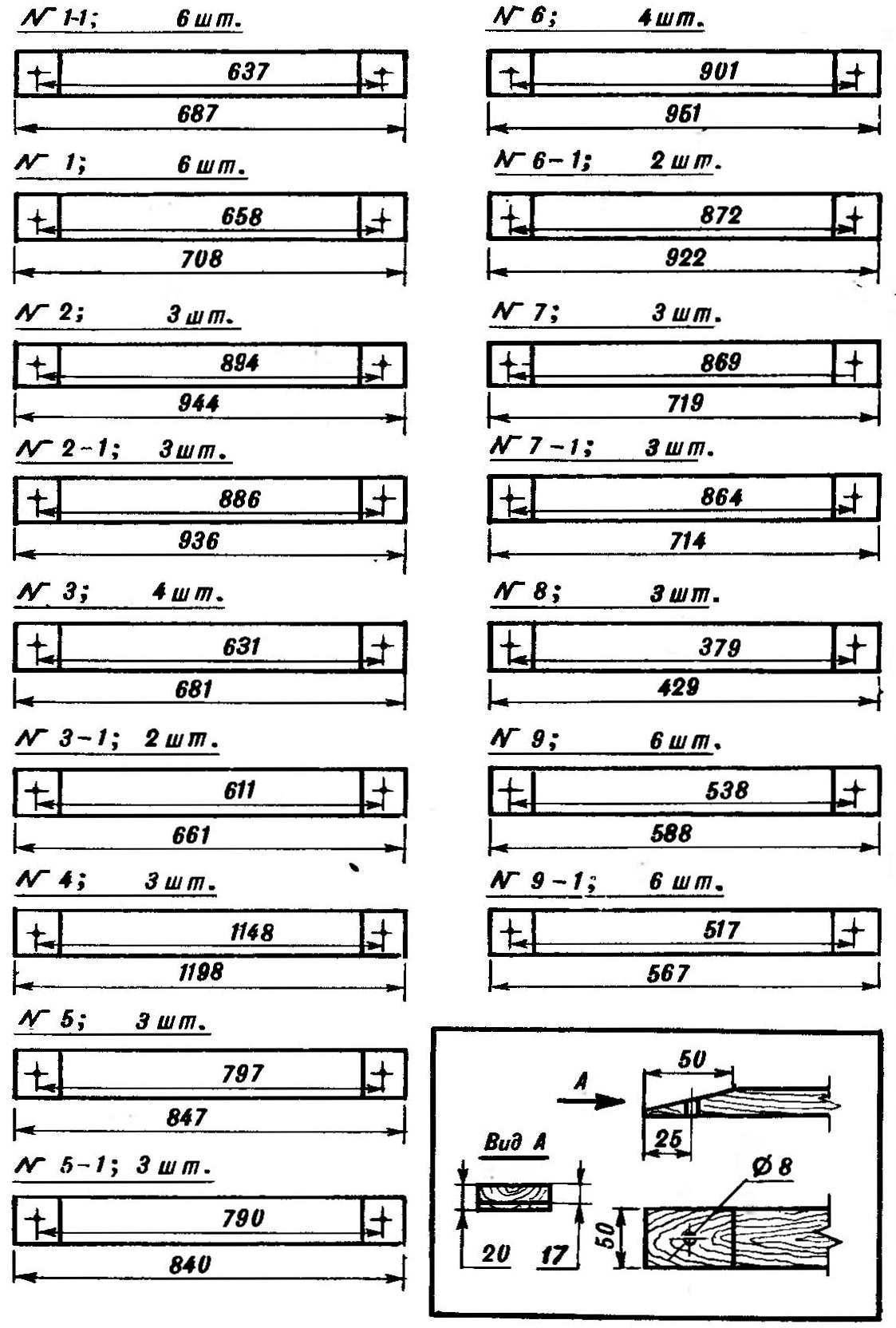

Типовой стержень арочного каркаса. Размеры каждого из них - в таблице (нажмите для увеличения)

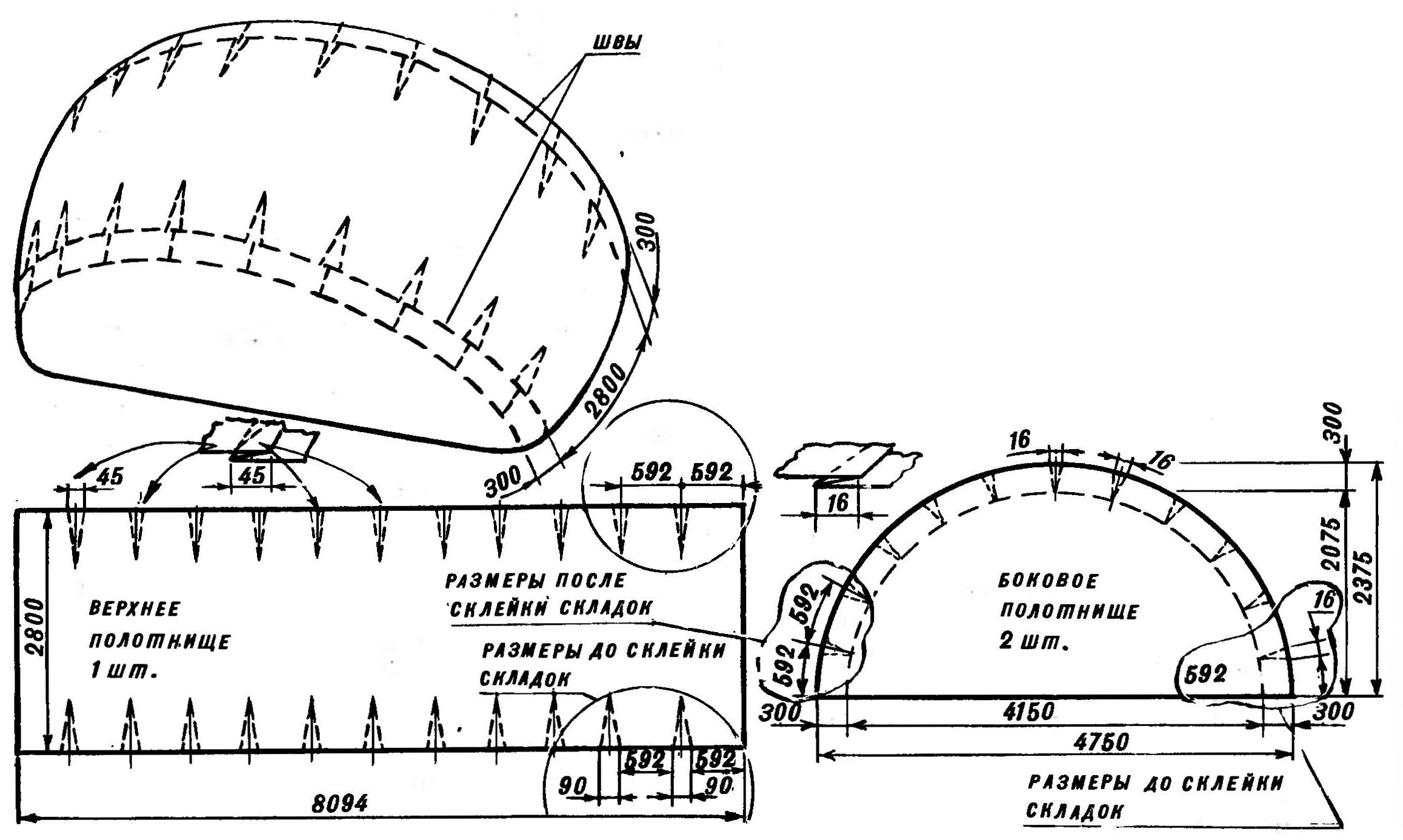

Пленочная оболочка арочного каркаса (нажмите для увеличения). Внизу - выкройка верхнего и боковых полотнищ

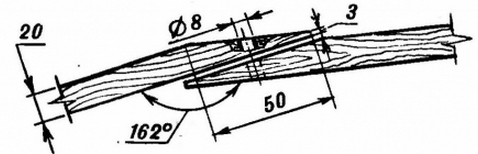

Конфигурация концов стержней арочного каркаса и схема их сопряжения (угол между сопрягаемыми стержнями - 162 градуса)

Схема сборки элемента арочного каркаса. Цифрами на чертеже обозначены номера стержней в соответствии с таблицей (нажмите для увеличения)

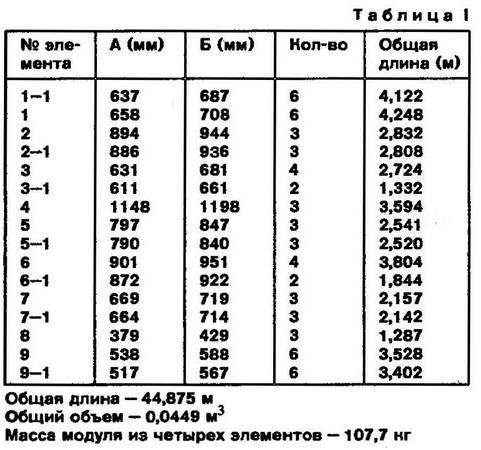

Таблица 1

Аналогично выкраиваются и боковые полотнища - каждое из них представляет собой полукруг, по периферии которого также заложены складки - их ширина составляет 16 мм и шаг - 592 мм.

Боковые и центральное полотнища предварительно сметываются однониточным швом (шаг стежка - 10 мм), а затем соединяются липкой лентой. Окончательно полиэтиленовая оболочка закрепляется на каркасе капроновыми шнурами, образующими своего рода сетку.

Описанная выше технология относится к сооружению, состоящему из одного модуля. Однако нет никаких проблем при создании теплицы или оранжереи из двух, трех и большего числа модулей.

Автор: С.Ю.Макурин
