Шалаш вашего сада

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Комментарии к статье Комментарии к статье

Мини-дом, о котором мы вам сейчас расскажем, прекрасно вписывается на любом садовом участке. При необходимости он может стать основным или временным пристанищем для вас и вашей семьи (в случае, если вы строите другой большой дом). Пригоден он и как кладовка для хранения столярного и слесарного инструмента, садовых принадлежностей. На строительство "шалаша" уйдет в общей сложности несколько дней - конечно, если все материалы для его возведения окажутся под рукой.

Фундамент

Под этот маленький деревянный домик потребуется площадь всего лишь 2х2 м. Основание (фундамент) для него закладывается из бетона и камней, уложенных на выровненную поверхность.

Высота фундамента от уровня земли равна 0,3 м. Вначале на подготовленную площадку устанавливается рама из двухметровых досок, верхняя плоскость которой должна быть строго горизонтальной. С боков рама на площадке укрепляется с помощью камней и реек. К ней пристыковывается опалубка для крыльца. В основание фундамента укладываются камни или старые кирпичи (например, от какой-либо разрушенной постройки), причем по бокам желательно расположить самые большие из них. Пространство между ними заполняется цементным раствором, который затем образует и всю горизонтальную плоскость основания.

Шалаш вашего сада

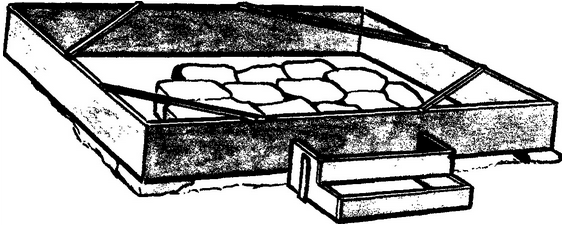

Подготовка опалубки фундамента и опалубки крыльца

Крыльцо лучше выкладывать из естественного камня прямоугольной формы, заливая промежутки цементным раствором.

Каркас "шалаша"

Сам домик изготавливается из брусков и досок. Если "шалаш" будет использоваться как временный или как кладовая, размеры двери, ее форму придется изменить. В этом случае дверной проем можно расположить в боковой пристройке (высоту которой следует увеличить), а оконный проем сделать на переднем или заднем фасаде.

Пока схватывается бетон (несколько дней), займитесь изготовлением деревянного каркаса домика и пристройки. На южной стороне "шалаша" располагается дверь, на восточной - пристройка и оконный проем. Боковые стороны дома ("свесы") выступают за основание дома на 0,4 м с обеих сторон.

Основной каркас "шалаша" и каркас пристройки собираются из брусков сечением 50х70 мм. Учтите, что если на рисунке около бруска стоит размер 70х50, это значит, что 70-мм сторона "смотрит" на нас; на тех же рисунках, где указан размер 50х70, на нас "смотрит" 50-мм сторона.

Каркасные бруски соединяются друг с другом шурупами и гвоздями. Соединение "в шип" (как и врезка) применяется лишь при соединении их с рамой-основанием. Последняя заглубляется в бетон фундамента. Бруски рамы соединяются друг с другом шурупами. В боковины брусков забиваются гвозди (приблизительно через каждые 0,5 м): благодаря им заглубленная в бетон рама прочнее свяжется с фундаментом. Два боковых каркаса соединяются друг с другом с помощью стальной пластины размером 50х100 мм на коньке крыши.

Боковины и пристройка соединяются друг с другом (помимо стяжки на коньке крыши) еще и тремя брусками.

Деревянная обшивка "шалаша"

Каркас дома снаружи и изнутри обшивается досками. Пол также из досок, прибитых к лагам гвоздями. Изнутри домик лучше всего зашить вагонкой, древесностружечными или древесноволокнистыми плитами или фанерой. Щели дверного и оконного проемов также заделываются досками, на стыках обрезанными под углом в 45°.

Передний фасад домика (южная сторона с дверью), пристройка с окном и задний фасад имеют одинаковую обшивку - досками внахлест, заходящими друг на друга приблизительно на 20 мм.

Боковые стороны (которые одновременно являются и крышей), а также крыша пристройки имеют одинаковую обшивку. Ею могут стать ПХВ-плитка, используемая обычно для покрытия пола (с рисунком или без него); пластины, вырезанные из линолеума (безосновного), или, наконец, рубероид. Обшивку, предохраняющую от дождя, следует приклеить, а края ее прикрепить рейками и гвоздями. Фасады дома и пристройки станут таким образом не только надежно защищенными от непогоды, но и будут красиво смотреться.

Конек крыши следует закрыть согнутой уголком алюминиевой или стальной оцинкованной полоской.

Перед началом строительства рейки каркаса должны быть пропитаны составом "Сенеж". Доски внутренней отделки лучше всего поморить и покрыть лаком. В случае использования фанеры, ДСП или ДВП стены стоит покрыть краской. Снаружи обшивка "шалаша" покрывается морилкой, олифой (в два приема) и масляной краской или лаком.

Шалаш вашего сада

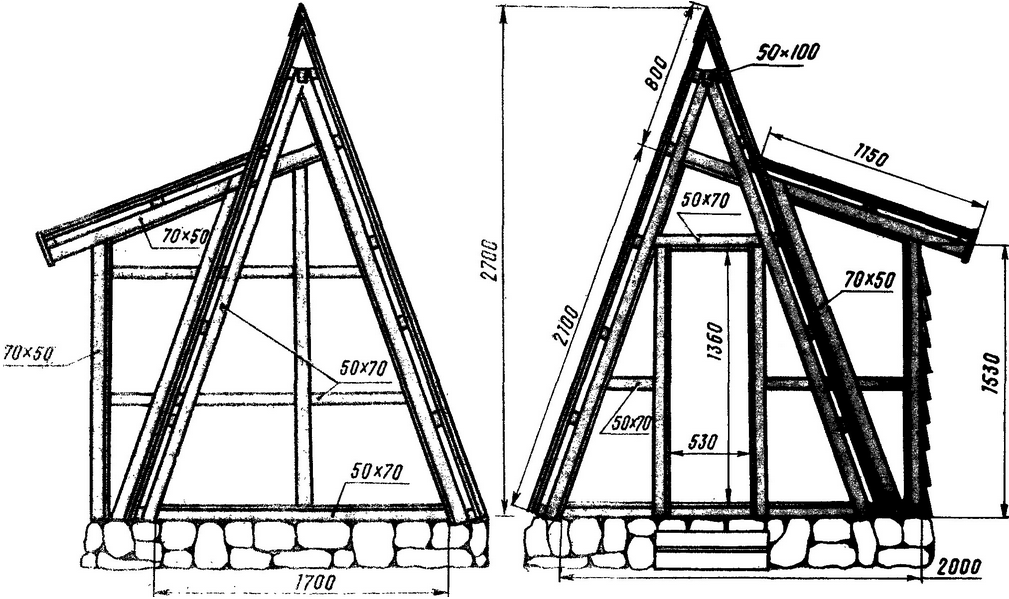

Садовый дом шалаш (нажмите для увеличения): на рисунке показаны виды со стороны переднего и заднего фасадов

Шалаш вашего сада

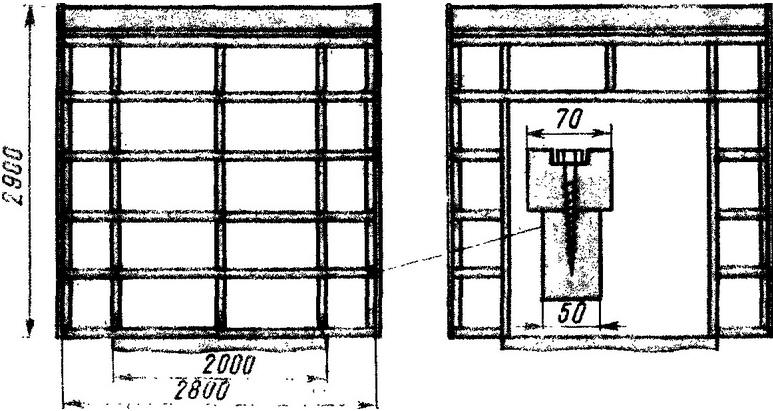

Каркасы правой и левой частей домика (нажмите для увеличения)

Шалаш вашего сада

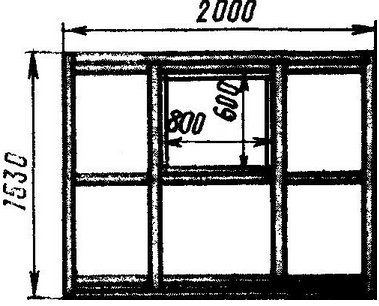

Каркас фасадной стены пристройки

Шалаш вашего сада

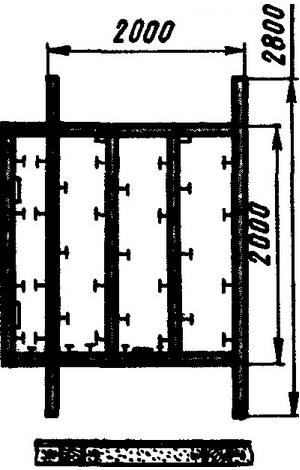

Основание "шалаша". Внизу показана типовая заделка брусьев рамы-основания в бетонную стяжку

Шалаш вашего сада

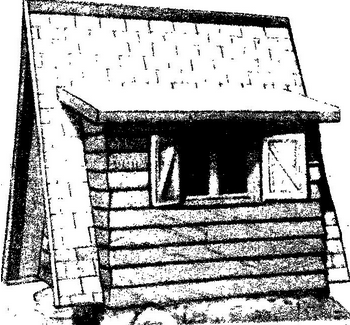

Снаружи окно домика желательно закрывать запирающимися изнутри ставнями. Оконный блок оконтуривается резными наличниками.

По материалам журнала "Ezermester" (Венгрия)
