Садовый диван

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Комментарии к статье Комментарии к статье

Человечеством изготовлено и описано огромное количество самых разнообразных садовых скамеек. Но две причины не позволили воспользоваться многовековым опытом: отсутствие специальных и наличие подходящих материалов.

Практически всегда после возведения более-менее значительной постройки остаются обрезки соснового бруса, досок. Так произошло и у меня. Вот из них-то и решил соорудить садовую скамью, а точнее - небольшой, но удобный диван.

При эскизном проектировании просматривалась идея изготовления дивана в стиле середины прошлого века -- подобные устанавливали в парках, скверах и даже на вокзалах. На таком диване (с плавными овальными переходами в профиле между сиденьем и спинкой), даже жестком, можно было сидеть "без устали" часами. Чугунные узорчатые литые боковины с ножками обеспечивали им не только красоту и прочность, но и придавали какую-то особую монументальность. К сожалению, именно таких боковин у меня и не было. Поэтому пришлось конструкцию перерабатывать и приспосабливать под имеющиеся материалы.

В качестве несущей балки использовал пару сплоченных (состыкованных по длине) сосновых брусьев сечением 140x140 мм, их концы опираются на две лапы из такого же, но одинарного бруса. В подошвах лап вырубил топором углубления радиусом 850 мм, оставив на концах прямоугольные пятки - с такими опорами диван будет устойчивым даже на не очень ровной площадке.

Вместо чугунных боковин изготовил деревянные составные элементы (для них использовал доски-сороковки) и закрепил их скобами на балке не только по бокам, но еще пару - и в средней части. Эти элементы (назову их ребрами) явились к тому же и формообразующими для сиденья и спинки дивана. Для этого в соответствующих их кромках опять топором аккуратно вырубил по размеченным радиусам плавные углубления, а на углах спилил большие фаски.

Садовый диван

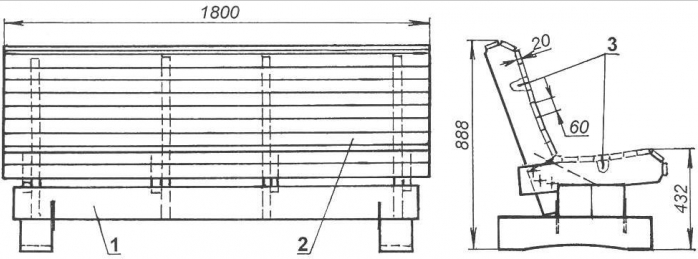

Рис. 1. Ортопедический эргономический деревянный садовый диван (нажмите для увеличения): 1 - остов; 2 - обшивка (деревянные планки 20x60, по потребности); 3 - шурупы (по потребности)

Садовый диван

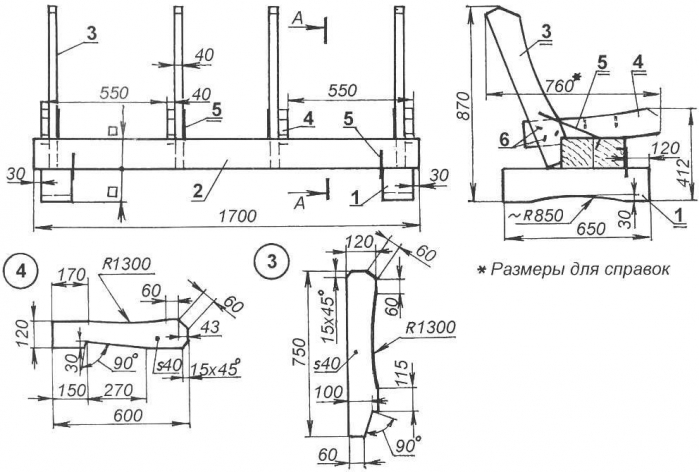

Рис. 2. Остов дивана (нажмите для увеличения): 1 - лапа (сосновый брус 140x140); 2 - продольная балка (сосновый брус 140x140, 2 шт.); 3 - ребро спинки (доска s40, 4 шт.); 4-ребро сиденья (доска s40,4 шт.); 5-скоба (проволока Ø6, по потребности); 6-гвозди (L120, 150, по потребности)

Лапы, балку и ребра сначала загрунтовал, а затем покрасил белой акриловой краской для наружных работ (цвет значения не имеет, просто ее остатки имелись в наличии). Грунтовку приготовил из той же краски, разбавив ее пожиже растворителем.

Сиденье и спинку дивана выполнил из планок сечением 20x60 мм. Сами планки изготовил из досок-двадцаток, предварительно тщательно обстругав их с одной стороны, а затем распилив вдоль на несколько частей 60-мм ширины (сколько умещалось). Кромки планок тоже обстругал, а верхние ребра - притупил. Снизу планки окрасил все той же белой краской с предварительной грунтовкой, а лицевую поверхность и кромки сначала пропитал горячим яхтным прозрачным лаком, а затем (после высыхания) покрыл еще одним слоем лака "комнатной" температуры. Окончательная сборка не только не затруднительна, но даже приятное занятие - ведь рождается новое изделие!

Порядок сборки

Балку уложил на лапы и скрепил детали гвоздями и скобами. Скобы изготовил из гладкой арматурной проволоки диаметром 6 мм с размерами "по месту". Также "по месту" определял направление усов скоб: в данном случае развернул их на 90 градусов относительно друг друга.

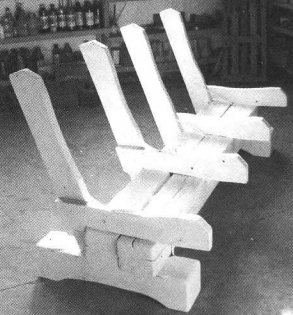

Садовый диван
Произвел попарную сборку ребер сиденья и спинки в общую деталь гвоздями L120 и закрепил их на брусьях балки гвоздями L150 и скобами.

Садовый диван
Прикрепил планки к "ортопедическим" кромкам ребер закаленными шурупами (саморезами).

Готовый диван устанавливается в красивом и уютном уголке сада или в беседке.

К качеству исходных материалов особых требований нет: хватило б длины (кстати, один из брусьев балки - составной, а другой - клееный по продольной трещине), да было бы только поменьше смолевых сучков на лицевых поверхностях планок обшивки сиденья и спинки. Кстати, было бы неплохо изготовить планки из лиственных пород.

Первые испытания - отдых на диване - подтвердили эргономичность и удобство конструкции. Даже некоторая массивность идет на пользу - диван не двигается от случайного толчка и не ломается под грузным седоком.

Подстелив коврик (а в прохладную погоду - укрывшись пледом), полезно и приятно провести в тени сада тихий час.

Автор: А.Матвейчук
