Ключевой колодец

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Комментарии к статье Комментарии к статье

Родник, источник, ключ все эти названия относятся к загадочному месту, где неведомо откуда из-под земли пробивается робкий ручеек чистой и прохладной воды. У всех народов всегда было трепетное и бережное отношение к такому месту, потому что как неожиданно появлялся этот источник, так внезапно он мог и исчезнуть, неизвестно почему. Родник всячески старались оградить, оформить так, чтобы ничто не угрожало этому беззащитному ручейку и можно было пользоваться этим природным даром как можно дольше.

Здесь обычно оборудуются особые, ключевые, колодцы, которые бывают двух видов; восходящие и нисходящие. Они наиболее просты по устройству и не требуют большого количества строительных материалов. При сооружении их можно обойтись только камнем и глиной.

Восходящие ключевые колодцы

Для такого колодца расчищают место, его бережно углубляют и оборудуют. В полученное углубление ставят водоприемник: прочный деревянный ящик, бочку без дна или небольшой деревянный сруб, невысокое бетонное кольцо. Стенки углубления упрочняют, выкладывая камнем или кирпичом. Пространство между стенками водоприемника и фунтом заполняют мятой глиной слоем 15 - 20 см и тщательно ее уплотняют. Для того чтобы эта глина не размывалась водой, ее закрывают камнем-плитняком или засыпают гравием. На дно колодца также насыпают гравия или щебня толщиной 10 - 15 см. Вместо гравия подойдет также крупный речной песок.

При устройстве восходящего колодца необходимо предусмотреть следующее. Края водоприемника (бетонного кольца, ящика, бочки, а проще резервуара) обязательно должны находиться ниже того уровня воды, которую может поднять ключ. В случае, если стенки резервуара делаются выше, в них следует прорезать сливное отверстие, чтобы ключевая вода не поднималась выше его, а сливалась. Гели это условие не выполнить, то со временем, под влиянием нарастающей массы воды и ее давления, родник может найти выход в другом месте на поверхности земли, сливая туда свои излишки, или полностью уйдет из этого места. В результате можно лишиться ключевой воды - самой вкусной, чистой и, конечно же, полезной.

Чтобы не загрязнять (хотя и проточную) воду грязной посудой, из резервуара следует вывести водоразборный лоток, по которому будет стекать накопившаяся вода - ее и набирают в любую емкость или тару Сверху резервуар накрывают плотной крышкой, препятствующей попаданию в колодец листьев, пыли, насекомых, атмосферной воды.

Ключевой колодец

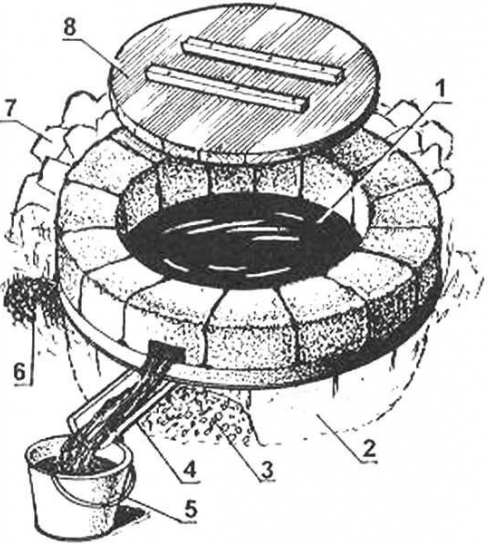

Восходящий ключевой колодец: 1 - источник; 2 - резервуар-водоприемник (бочка); 3 - гравийное "дно"; 4 - сливной лоток; 5 - емкость; 6 - глина; 7 - отмостка (камень-плитняк); 8 - крышка

Вокруг колодца устраивают отмостку, благодаря которой дождевая вода сливается в сторону, минуя колодец. Отмостка должна быть покрыта цементными плитами, кирпичом, камнем-плитняком, бетоном или асфальтом. Желательно устроить также вокруг источника ограду, расположив ее на расстоянии не менее 3 - 4 метров от резервуара. Ограждение предохраняет колодец от приближения к ному животных.

Сливаемая из колодца вода должна отводиться как можно дальше.

Для этого роют специальную канавку такой глубины, чтобы вода не растекалась в стороны и не насыщала грунт. Дно и стенки канавки рекомендуется выложить слоем мятой жирной глины, которая препятствует прониканию сливаемой воды в грунт. Чтобы глина не размывалась водой, ее надо обложить камнем-плитняком.

Нисходящие ключевые колодцы

Они устраиваются там, где родник слабый, "без напора". Резервуар для него - небольшой, "накопительный". Он может быть из любых материалов, но обязательно с деревянным, бетонным, кирпичным или каменным дном Поскольку вода ключа несет с собой частицы ила, грунта или других нежелательных примесей, то резервуар следует разделить на две части. Перегородку можно сделать из любых материалов и поставить поперек потока воды. Таким образом получается два отделения: вода поступает в первое, отстаивается здесь и в чистом виде переливается через верх перегородки во второе, из которого через сливное отверстие уходит из резервуара и отводится по сливной канавке как можно дальше от колодца.

Если ключ совсем слабый, можно обойтись и без резервуара, оформив водоносный путь и сам выход воды любым материалом. Например, пустив ручей по трубе. Но и в этом случае будет гораздо лучше, если поперек потока воды устроить перегородку из любого материала со вставленной в нее трубой подходящего диаметра. Если ее пропускной способности недостаточно, можно поставить рядом сразу несколько. Перед входом в трубу поток воды должен проходить достаточно толстый слой (20 - 30 см) гравия или щебня, чтобы очищаться от всевозможных посторонних примесей и попадать в раздаточную трубу совершенно чистым. Такую воду можно сразу набирать в любую посуду из сливной трубы.

Ключевой колодец

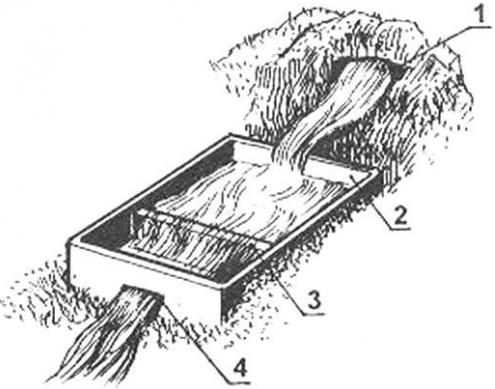

Нисходящий ключевой колодец: 1 - ключ; 2 - водонакопитель (ящик из бетона); 3 - перегородка отстойника; 4 - сливное отверстие

Ключевой колодец

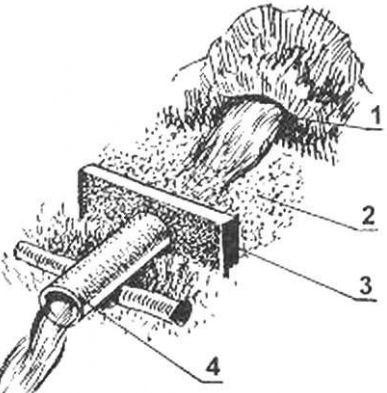

Оформление слабого родника: 1 - ключ; 2 - песчаный фильтр; 3 - перегородка; 4 - сливная труба

Эти колодцы самые простые и дешевые по устройству. Но иногда они находятся далеко от дома, что не всегда удобно, особенно при повышенном расходе воды. Поэтому около дома для получения питьевой воды из неглубоко залегающих водоносных слоев или пластов грунта устраивают шахтный колодец.

Шахтные колодцы

Шахтными их называют потому, что для сооружения таких колодцев устраивают шахты - срубы из дерева, кольца из бетона или железобетона, кладку из камня (чаше всею железняка), или очень хорошо обожженного кирпича (но не алою по цвету, который очень быстро разрушается от сырости).

Общая глубина таких колодцев обычно составляет не более 10 - 20 м и редко превышает 40 - 50 м.

Шахтные колодцы состоят из оголовка (верхняя часть), ствола (самая длинная часть), водоприемной части (погруженная в саму воду) и зумпфа (нижняя часть ствола. который устраивают я случае, когда постоянно происходят забор и подача воды). В зависимости от материалов, применяемых для строительства ствола, шахтные колодцы могут быть деревянными, бетонными. кирпичными и каменными

Прежде всего, мы поговорим о деревянных. Оголовок это наземная часть колодца, она защищает его от попадания в воду пыли, травы, снега и дождя, различных посторонних предметов. Зимой оголовок предохраняет колодец от промерзания и обледенения. Сверху закрепляется водонепроницаемая крышка из любого материала, которая плотно закрывает колодец и в то же время легко снимается (или, в зависимости от конструкции, - поднимается, выдвигается, поворачивается вокруг своей оси).

Ключевой колодец
Деревянный шахтный колодец: 1 - донный фильтр; 2 - венцы из бревен; 3 - боковой фильтр; 4 - венцы из пластин; 5 - трамбованная глина; 6 - оголовок; 7 - крышка

Ствол - это уходящее вниз строго вертикальное пространство, то есть часть шахты на всю глубину колодца. Чтобы грунт не осыпался со стопок шахты и прочно держался на них. его укрепляют деревянными стенками (их и называют срубом).

Сруб состоит из бревенчатых венцов или плах, срубленных из плотной сухой древесины. Для облегчения работы венцы сруба (бревна или пластины) готовят и для контроля собирают наверху, соответственно метя. Первым делают самый нижний венец. за ним второй и т, д. Подгонять бревна и пластины венцов друг к другу надо как можно плотнее, чтобы между пазами не могли просачиваться вода-верховодка и различные загрязнения, в том числе и сам грунт.

Вместо деревянного сруба применяют, как уже отмечалось выше, бетонные кольца, каменную или кирпичную кладку или монолитный железобетон. Независимо от применяемого материала все составляющие ствола колодца должны быть уложены как можно плотнее. Лучшей считается крутая форма ствола, но чаще его делают квадратным и реже - прямоугольным. Самая простая - квадратная форма.

Водоприемная часть (зумпф) - это нижняя часть ствола, в которой собирается и накапливается вода. В зависимости от требуемого количества той в сутки водоприемную часть выполняют разной глубины (высоты). Эту часть сруба сооружают из самого прочного материала, способного служить максимальное количество лет. Она предназначена для сбора необходимою количества воды при небольшом ее поступлении. В связи с этим колодец обязательно заглубляют на необходимую глубину ниже водоносною пласта. Можно увеличить нижнюю часть сруба, устроив зумпф в виде шатра.

Грунты

Устраивая шахтный колодец, учитывают особенности грунта. Самые опасные из них - так называемые плывуны, это очень мягкие тинистые или влажные песчаные слои с крупностью зерен 0,10 - 0,15 мм, пропитанные водой. По наличию ее и грунте определяют степень ею плывучести (от малой до большой).

Сыпучие грунты - рыхлые, частицы в них слабо сцеплены между собой, К таким относятся песок, гравий, щебень, галька. Эти грунты легко разрабатываются, но и так же легко осыпаются. Поэтому их в процессе рытья часто приходится укреплять дощатыми стенками с распорками.

Мягкие грунты - это в основном землистые породы, они бывают тинистыми и песчано-глинистыми. Частицы таких грунтов связаны между собой не очень крепко. Обычно подобные слои называют пластичными. Разрабатываются они легко, а из-за осыпания грунта тоже требуют устройства стенок.

Некоторые грунты являются пористыми они достаточно слабые. К ним относятся гипс, глинистые сланцы и т. п. Разрабатываются данные грунты тоже легко, но осыпаются слабо. Это уменьшает трудоемкость рытья шахты,

Встречаются грунты, которые относятся к породам средней твердости. Например, плотные известняки, сланцы, песчаники, известковый шпат. Работать с ними тяжелее. чем со слабыми. Наконец крепкие фунты, чьи породы обладают большой твердостью. К ним относятся плитные известняки, кварцевые породы, полевые шпаты и т. п. Работать с ними тяжело, но зато и осыпаются они меньше и реже.

При разработке поддающихся ручному груду пород используют ломы, кирки, скальпели и другие прочные инструменты. Легкий фунт выбирают обычной лопатой, а поднимают ведрами, бадьями, укрепленными па блоках. Конечно, операции могут быть и механизированные, что, естественно, значительно упрощает выполнение работ.

Ключевой колодец
Щупы: а - с отверстиями; б - с зубцами

Ключевой колодец
Зумпф - нижняя часть сруба

Каждый грунт во время работы требует к себе особого внимания и соблюдения правил техники безопасности. Мало учитывать его свойства и соответственно с этим рыть. В противном случае человек, строящий колодец своими руками, может получить травму или, что самое страшное, быть засыпанным.

Иногда встречаются неверные советы по устройству колодцев. В частности, предлагают закладывать колодец сначала в неглубоко вырытом котловане, примерно 4-6 метров, затем собрать сруб и постепенно опускать его в глубь водоносного слоя, выбирая по ходу опускания грунт и укладывая снизу венцы сруба. Этот прием самый тяжелый, но, как ни странно, он рекомендуется как самый легкий, что совершенно неверно. Самый легкий, быстрый и наименее трудоемкий способ устройства колодца - это собирать сруб в отрытом котловане, начиная снизу, и подниматься вверх. Вынимаемый из шахты грунт необходимо относить подальше, по избежание обвала ее стенок,

Чтобы представить состав почвы и свойства грунта, который встретится при рытье колодца, надо предварительно получить данные о нем. Для этой цели применяют щуп. Это конусообразный стальной штырь из полосовой стали толщиной 15-20 мм с отверстиями диаметром 20-25 мм, просверленными через каждые 100 мм или с зубцами с обеих сторон. Зубцы, как правило, подняты кверху, иногда в зубцах имеются выемки своею рода ложечки, которыми они зацепляют грунт. Длина щупа 2-3 метра. В ушко щупа вставляется ворот или просто труба, с помощью которых его вращают. Вынимать щуп нужно с небольшим вращением, что обеспечивает более легкий выход его из грунта. Состав грунта можно определить и путем бурения скважины, но для этого необходимо иметь соответствующее оборудование.

Признаки водоносного слоя

Устройство колодца начинают прежде всего с отыскания источника воды под землей и заготовки материалов и инструмента. Если поблизости имеются колодцы или протекают ключи, то глубину залегания воды определить очень просто. Но если колодцев и ключевой воды поблизости нет, следует искать ее источники.

К признакам неглубокого залегания воды относятся следующие. 1. Места с зеленой и густой травой на пологих, неглубоких балках во время засухи в июне августе. 2. Туман различной плотности, появляющийся к вечеру над поверхностью земли в местах, где нет рек, озер, болот, прудов Там, где туман плотный, имеется вода. 3. Уровень ручьев, рек, озер там, где они имеются. 4. Влаголюбивые растения (камыш, осока), встречающиеся на обычном растительном покрове. 5. Места скопления в воздухе комаров или мошек летом после захода солнца. 6. Места образования зимой прогалин и наледи в снежном покрове. 7. Места с ярко-зеленой растительностью в долинах, когда в других местах травяной покров уже увял. Также вода может быть на небольшой глубине в речных поймах, долинах, на участках с оползнями.
