Переделка стиральной машины под слабый напор воды

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Комментарии к статье Комментарии к статье

Стиральные машины прочно вошли в наш быт. И если в городах подключение современной стиральной машины к водопроводной сети не вызовет проблем, то в сельской местности, где нет центрального водоснабжения, а воду берут из родников и колодцев, запустить таковую в работу гораздо сложнее. И вызвано это прежде всего отсутствием водоснабжающей системы или недостаточным давлением в ней. Как правило, современные стиральные машины рассчитаны на работу с давлением входящей воды 0,5 - 10 бар, обеспечить которое может только нагнетающий насос либо работающая на его основе автономная водонапорная станция (последнюю возможно купить сейчас по цене от 5000 руб.).

Обычно в деревнях стиральные машины подключают по известной схеме: выше стиральной машины устанавливают бочку объемом 50 - 200 л, из которой с помощью шлангов, кранов и переходников вода поступает в машину самотеком. Но этого давления оказывается явно недостаточно.

Вода, минуя встроенные в стиральной машине электромагнитные входные клапаны (их два), фильтр и ниппель, поступает в резервуар настолько медленно (буквально по капле), что ждать начала и окончания стирки придется днями и сутками, что по сути абсурдно.

Кроме того, "умная" начинка стиральных машин "не понимает" такого к себе отношения, воспринимая медленное водонакапливание как полное отсутствие воды в доме и в результате прекращает стирку (это зависит от марки, модели и типа стиральных машин).

Однако народные умельцы придумали простой способ выхода из этой ситуации - подключить в разрыв штатного заливного шланга стиральной машины водонагнетающий насос. Причем для этой цели можно применить практический любой тип насоса: погружной нагнетательный, центробежный, вибрационный - в зависимости от предпочтений. Цены на насосы также разнятся: от 1100 до 4200 рублей, но все они создадут необходимое для стиральной машины давление воды во входящем контуре. Погружной или вибрационный придется опускать в воду, центробежный засасывает ее через шланг и отдает также через шланг.

Переделка стиральной машины под слабый напор воды
Рис. 1. Электрическая схема доработки стиральной машины (нажмите для увеличения)

В сеть 220 В умельцы включают насос через обычный бытовой включатель (например, предназначенный для освещения), предполагая, что, когда машина "попросит воды", нужно нажать включатель - и вода под необходимым давлением, достаточным для стиральной машины, поступит в барабан и резервуар.

Но тут возникает два вопроса. Первый - как узнать, когда она "попросит воды", ведь включать насос (будь он каким угодно сверхнадежным) при закрытом выходном отверстии нельзя - произойдет неминуемая поломка. А именно ситуацию "забитого" выходного отверстия будет имитировать закрытый входной клапан стиральной машины, когда она не нуждается в воде.

Второй вопрос еще более актуален: поскольку обычная стиральная машина (в ценовом диапазоне до 20 000 руб.) "требует" воду в режиме стирки несколько раз, а потом, в зависимости от установленного режима, - не менее двух раз - для полоскания белья (при этом также заливая воду частями), - не придется ли хозяйке неотступно "пасти" свою стиральную машину часами, чтобы в нужный момент подпитать ее водицей?

К сожалению, ответ утвердительный. По рассказам сельчан, так делают многие, кто не имеет в хозяйстве водонапорных станций (заменяющих обычный городской водопровод).

А между тем есть простой и, казалось бы, доступный для любого жителя сельской местности или члена дачного садоводческого товарищества выход из ситуации, которым с удовольствием поделюсь с читателями.

Почти у всех стиральных машин (далее - СМ), вне зависимости от фирм-изготовителей и лейблов одинаковый принцип работы: на входе стоит один или несколько электромагнитных клапанов, питающихся переменным напряжением осветительной сети 220 В через электронную систему управления и коммутации.

Столь профессиональная терминология не должна пугать читателя, поскольку доработка стиральной машины в данной части, как говорится, проще пареной репы.

Чтобы обеспечить беспрепятственное прохождение воды, нужно вынуть резиновую прокладку в створе входного разъема стиральной машины (показана на фото 2). После этого пропускная способность клапанов значительно улучшится.

Переделка стиральной машины под слабый напор воды

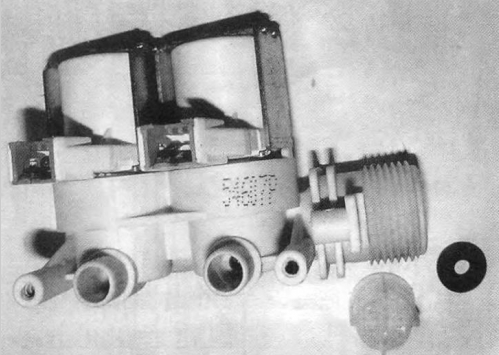

Фото 2. Впускной электромагнитный клапан стиральной машины

Далее нужно снять верхнюю крышку стиральной машины (речь идет о машинах с боковой загрузкой белья), открутив для этого около нее два-три (в зависимости от типа СМ) самореза на задней стенке. Верхняя крышка вынимается поступательным горизонтальным движением "от себя" (если смотреть на дверцу люка). Недалеко от места подвода входного шланга рядом стоят два (так в рассматриваемой СМ) электромагнитных клапана (фото 2). К ним через разъемы подведены провода. Когда в стиральную машину требуется залить воду, на впускные электромагнитные клапаны поступает переменное напряжение 200 - 220 В. Они открываются и пропускают воду в резервуар и барабан. К электромагнитным клапанам идут четыре провода (по два на каждый). Подключив параллельно контактам клапанов клеммник (на фото 3) и подсоединив пару проводов, их выводят за пределы корпуса стиральной машины.

Переделка стиральной машины под слабый напор воды

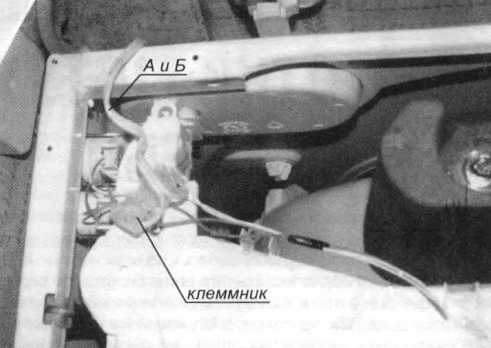

Фото 3. Вид на подключенный клеммник при снятой крышке стиральной машины

Теперь к этим проводам (назовем их условно А и В) подключают нехитрую электрическую схему (рис.1).

По сути, схема устройства представляет собой выпрямитель (источник постоянного тока) с выходным напряжением 12 - 15 В. Любое напряжение в этом диапазоне допустимо.

На выходе источника постоянного тока устанавливают слаботочное электромагнитное реле К1. Контакты этого реле включают в разрыв цепи питания насоса. Теперь, как вы уже сами догадались, при включении впускных клапанов стиральной машины включится реле К1 и электромотор М1 нагнетательного насоса. Когда клапана в стиральной машине выключатся, насос автоматически отключится. Такая связка будет работать циклично сколь угодно долго. И стоять возле стиральной машины уже не придется.

Подключать напрямую насос к контактам электромагнитных клапанов стиральной машины нельзя - из-за большого тока потребления насоса сгорит электрика СМ.

О деталях

На схеме (рис. 1) показан понижающий трансформатор Т1 с выходным переменным напряжением на вторичной обмотке 8-10 В, выпрямитель на диодах VD1 - VD4. Оксидный конденсатор С1 (типа К50-24 или аналогичный) введен в схему для сглаживания пульсаций по питанию. Реле К1 применено автомобильное, типа 3747-06, рассчитанное на напряжение срабатывания 12 В. Однако можно применить и другое, например WJ118-1С, Omron G2R-112Р-V, TRU-5VDC-SB-SL, TTI-TRD-9VDC-FB-CL, Relpol RM85-2011-35-1012, Pasi BV2091 SRUH-SH-112DM, FRS10С-03 или аналогичные. Важно, чтобы контакты реле обеспечивали безопасную коммутацию нагрузки с током не менее 3 А.

На схеме также показаны пьезоэлектрический капсюль с встроенным звуковым генератором НА1, параллельно подключенный к реле, и светодиод HL1, включенный последовательно с ограничительным резистором R1. Эти элементы, соответственно, обеспечивают звуковую и световую индикацию включения насоса (и входных клапанов стиральной машины). Если такая индикация (или ее часть) покажется излишней, соответствующие элементы из схемы попросту удаляют.

Капсюль НА1 может быть любым, рассчитанным на напряжение 9-15 В, например FMQ2715D, FXP1205 (однотональное звучание), KPI4332-12 (прерывистое звучание), KPS4518 (двухтональная сирена) или аналогичный.

Выпрямитель, изображенный на схеме (рис.1), применим любой - лишь бы он обеспечивал выходной постоянный ток более 70 мА при постоянном выходном напряжении 12-15 В. Это может быть промышленный выпрямитель или блок питания, например для радиоприемника или выжигательного аппарата. Адаптеры для сотовых телефонов здесь использовать бесполезно, так как выходной ток будет недостаточным для питания реле.

Вот таким простым способом можно автоматизировать работу практически любой стиральной машины-автомата в деревне и стирать, как в городе. И не надо искать мастера-установщика, который возьмет с вас за работу немалые деньги.

Кажущиеся минусы

Потребуется открыть верхнюю крышку стиральной машины и подключиться параллельно электромагнитным клапанам, установив клеммник. Если стиральная машина на гарантии, самовольным вскрытием крышки вы можете ее лишиться. Тут уж каждый выбирает сам: или помучиться, пока не закончится гарантия, или приобретать уже "бэушную" стиральную машину, а потом сделать в соответствии с вышеприведенными рекомендациями и стирать белье с комфортом.

Автор: А.Кашкаров
