3-фазный электрокотел

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Комментарии к статье Комментарии к статье

Если хотите иметь в доме и других помещениях эффективное отопление и чистоту - вас выручит электрокотел, работающий от трехфазной сети напряжением 380 В, как самостоятельно, так и совместно с котлом на твердом или жидком топливе.

Котел представляет собой стальной резервуар, сваренный из отрезка металлической трубы. Нагрев воды осуществляется с помощью трубчатых электронагревателей (ТЭНов) общей мощностью 6 кВт. Автор использовал его в качестве вспомогательного для совместной работы с котлом на твердом, а затем с котлом на жидком топливе. Это значительно повышает эффективность отопления дома.

Наблюдения показывают, что для дома на Украине площадью до 50 м2 достаточно мощности котла 6 кВт. На площадь около 80 м2 потребуется около 10-12 кВт. В этом случае можно использовать параллельно два предлагаемых электрокотла или изготовить один большей мощности.

3-фазный электрокотел
Рис. 1. Бытовой электрокотел (нажмите для увеличения): 1 - труба выхода нагретой воды; 2 - резервуар; 3 - ТЭН; 4 - труба входа холодной воды; 5 - верхний фланец с герметизирующей прокладкой; 6 - поддон; 7 - нижний фланец; 8 - крышка поддона; 9 - днище резервуара (основание ТЭНа); 10 - отверстие для электрошнура; 11 - прокладка

3-фазный электрокотел

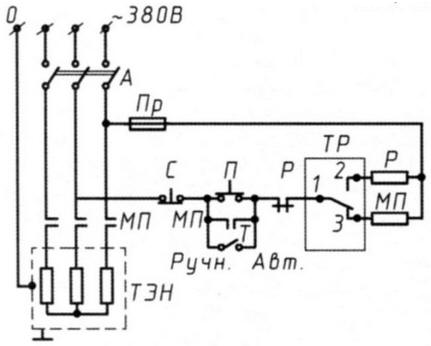

Рис. 2. Электрическая схема котла: А - автомат АП-50-ЗМТ; ТЭН - трубчатый электронагреватель; С, П - кнопочная станция; МП - магнитный пускатель; TP - датчик-реле температуры ТР-0М5-03; Р - реле; Т - тумблер; Пр - предохранитель

Электрокотел может работать в ручном и автоматическом режиме. Использование простенькой автоматики позволяет поддерживать в помещении заданную температуру (например, в пределах 18 - 20°С) и значительно экономить электроэнергию.

Для работы котла в ручном режиме выключите тумблер Т. Затем нажмите кнопку "Пуск" (П). Если в это время воздух в помещении холоднее верхнего регулируемого предела (то есть контакты 1-3 температурного реле TP замкнуты) - сработает магнитный пускатель, который включит ТЭНы и своими блок-контактами заблокирует кнопку "Пуск". Происходит нагрев воды. При достижении в помещении заданной температуры переключаются контакты реле TP, которое размыкает цепь питания магнитного пускателя. Электрокотел выключается. Повторно его можно запустить только кнопкой "Пуск".

Для работы котла в автоматическом режиме включите тумблер Т. В этом случае температура воздуха в помещении будет поддерживаться в предепах срабатывания контакта реле ТР. При охлаждении воздуха до заданного регулируемого предела контактами 1 - З TP электрокотел включается в работу. При достижении необходимой температуры переключаются контакты реле TP, срабатывает реле Р, которое разрывает цепь питания магнитного пускателя. Котел выключается. Далее циклы повторяются.

Электрокотел подключается в систему отопления отводами; при совместной работе с другим котлом разместите его рядом.

Электрическая часть смонтирована в электрощите. В нем размещены автомат, магнитный пускатель, реле и кнопки управления. Компоновка деталей произвольная. Она зависит от размеров шкафа и имеющихся деталей. Монтаж должен вестись опытным электриком согласно действующим "Правилам устройства электроустановок". Особое внимание обратите на качество устройства заземления - его надежность и общее состояние следует проверять путем замеров не реже одного раза в год, а также после каждого капитального ремонта. Замеры должны проводиться специапизированной организацией с выдачей протокола измерений.

Баллон датчика-реле комнатной температуры ТР-ОМ5-ОЭ установите на стену помещения, которое лучше всего характеризует тепловой режим дома. Датчик-реле отрегулируйте на желаемую температуру в помещении. При отсутствии предлагаемого температурного датчика можно использовать другие, но в этом случае возможно придется менять электросхему.

Надежность и безопасность электрокотла проверены на протяжении 10 пет. Однако при неправильном монтаже, а также при нарушении правип эксплуатации он может представлять повышенную опасность. Во избежание этого необходимо соблюдать нижеперечисленные правила:

1. Нельзя до и после электрокотла ставить запорную арматуру.

2. Корпуса электрокотла и электрощита должны быть надежно заземлены.

3. На полу перед электрокотлом и электрощитом следует положить диэлектрические коврики.

4. Перед вводом котла в работу необходимо предъявить его инспектору Госэнергонадзора для получения разрешения на эксплуатацию.

5. Ремонт электрокотла может вести только опытный электрик.

В противном случае эксплуатировать электрокотел нельзя.

Автор: П.Кравчук
