Изготовление деталей из эпоксидной смолы. Советы домашнему мастеру

Справочник / Строителю, домашнему мастеру

 Комментарии к статье

Было время, когда треснувшая ручка радиоприемника, расколовшаяся рукоятка рычага переключения передач автомобиля заставляли меня искать им замену в магазинах, и, не скрою, зачастую безуспешно. Я пытался вытачивать их из различных пластмасс или металла, но работа эта была трудоемкой и длительной. К тому же далеко не всегда удавалось довести самоделку до полного соответствия утраченному оригиналу.

Поиски приемлемого способа восстановления самых разнообразных пластмассовых деталей в конце концов привели меня к мысли использовать для "той цели эпоксидную смолу. Она оказалась идеальным исходным материалом: "отлить" практически любую деталь из нее не представляет никакой сложности. Самым лучшим формообразующим материалом оказался обычный гипс.

При изготовлении формы я придерживался следующей технологии. Для начала подбирал коробочку из металла или пластмассы - чаще всего это была мыльница. Затем заполнял ее (с предварительной смазкой внутренней поверхности тонким слоем технического вазелина) до половины гипсовым раствором и погружал в него приблизительно до половины навазелиненную деталь, с которой снималась копия. Не дожидаясь полного отверждения гипса, на его поверхности тонкой металлической лопаткой делал две-три лунки.

После окончательного схватывания гипса поверхность его вновь смазывал вазелином и заливал новую порцию гипса, которая полностью закрывала деталь-образец. Перед последней заливкой вкладывал в форму пластмассовые вставки, образующие литники и выпоры.

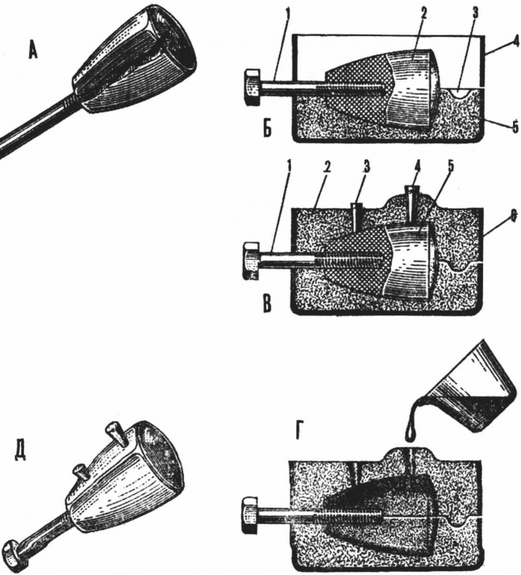

Рис. 1. Изготовление из эпоксидной смолы рукоятки переключения передачи: А - треснувшая рукоятка; Б - изготовление нижней полуформы: 1 - болт, 2 - рукоятка-эталон, 3 - лунка-фиксатор, 4 - коробка, 5 - гипс; В - изготовление верхней полуформы: 1 - болт, 2 - гипс, 3 - вставка под выпор, 4 - вставка под литник, 5 - рукоятка-эталон, 6 - коробка; Г - заливка эпоксидной смолы в форму; Д - готовая "отливка"

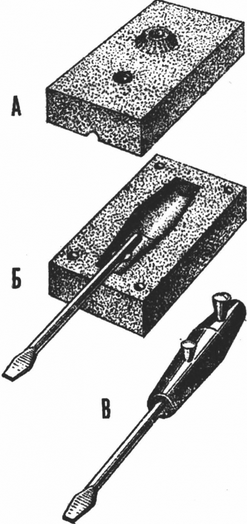

Рис. 2. Изготовление рукоятки для отвертки: А и Б - верхняя и нижняя полуформы; В - отвертка с готовой рукояткой

Когда гипс затвердевал, форма разбиралась, из нее извлекались образец и пластмассовые вставки. В чистой и сухой посуде эпоксидная смола тщательно перемешивалась с отвердителем (в соотношении 8:1), и в нее добавлялся сухой пигмент необходимого цвета или же нитрокраска. Смолу заливал в литник до тех пор, пока она не показывалась из выпоров. Через сутки разбирал форму, извлекал из нее деталь-копию. Она получается практически готовой - требуется лишь удалить литники и выпоры да зачистить шов разъема формы.

Если деталь имеет внутреннее отверстие, то в процессе подготовки формы это должно быть учтено. Если, например, рукоятка предназначается для отвертки, то при изготовлении отливки в форму вставляется стальной стержень инструмента. Если же внутри необходимо резьбовое отверстие, то в форму укладывается болт, покрытый тонким слоем консистентной смазки, он легко извлекается затем из отливки.

Автор: А.Корнев
