Плитку выручил утюг

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Комментарии к статье Комментарии к статье

Случилось, что у моей электроплитки "Россиянка-2" вышел из строя один из выключателей-регуляторов степени нагрева конфорок. Да так, что никакому восстановлению не подлежал. Подходящей замены ему даже в ремонтной мастерской не нашли. Выручил... терморегулятор от сгоревшего электроутюга. Правда, пришлось немного приспособить этот, отыскавшийся в кладовке, узел.

Изменения коснулись прежде всего элементов крепежа. Чтобы установить "утюжный" терморегулятор Т250-6/220 на плитку, потребовалось рассверлить прежнее центральное отверстие на лицевой стенке корпуса последней до диаметра 12 мм для беспрепятственного прохода фасонного регулировочного элемента, которому предстояло теперь служить и осью пластмассовой ручки. А на расстоянии 22 мм от центрального сделать новое 4,2-мм отверстие под основной крепежный винт М4.

Изготовил также и специальную крепежную втулку с выемкой под развальцованную втулку-обжимку терморегулятора. А токоподводящие жилы двухпроводной силовой линии накрепко приварил к соответствующим выводам Т250-6/220. Что же касается "массы", то ее вывод прочно зажал между шайбами, обеспечивая (даже в случае маловероятного пробоя терморегулятора на корпус) надежную защиту от поражения электротоком при прикосновении к плитке.

Плитку выручил утюг
Корпус "Россиянки-2" с отверстиями для терморегулятора

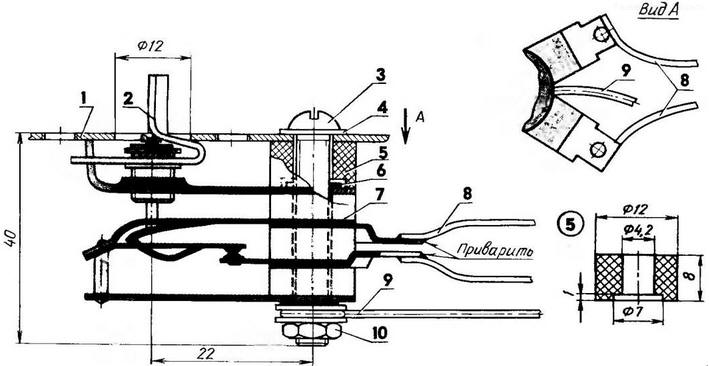

Плитку выручил утюг
Терморегулятор утюга в корпусе электроплитки (нажмите для увеличения): 1 - корпус плитки, 2 - элемент регулировочный фасонный, 3 - винт М4, 4 - шайба (3 шт.), 5 - втулка крепежная (с выемкой под развальцованную втулку-обжимку), 6 - втулка-обжимка, 7 - терморегулятор, 8 - жила провода токонесущая медная (2 шт.), 9 - провод "массы", 10 - гайка М4.

Плитку выручил утюг
Схема доработки ручки терморегулятора от утюга устаревшей конструкции

Пластмассовая ручка - от того же утюга. Причем если последний не столь давнего года выпуска, то никаких трудностей ее установка не вызовет. Ну а ручка от устаревшей конструкции потребует небольшой доработки. Например, такой, как это показано на иллюстрации.

Автор: С.Рыжов
