Активные фильтры для сабвуферов

Искусство аудио

Справочник / Искусство аудио

Комментарии к статье Комментарии к статье

При использовании современной магнитолы с акустикой чувствительностью 89 дБ и выше уровень громкости обычно вполне достаточен. Поэтому первый (бюджетный) усилитель, как правило, предназначается в первую очередь для сабвуфера. Обычно там есть блок формирования сигнала, но его возможности ограничены. Чаще всего фильтры имеют фиксированную частоту среза. А специализированный усилитель с плавно перестраиваемыми фильтрами - это вещь уже не бюджетная.

Активные фильтры для сабвуферов

Предлагаемые схемы предназначены как раз для таких случаев. Большинство из них были разработаны "по просьбе трудящихся".

При разработке ставилось два условия:

  • обойтись только однополярным питанием 12 вольт, чтобы не связываться с изготовлением преобразователей и не лезть за повышенным напряжением внутрь усилителя;
  • схема должна быть предельно простой и не требовать для повторения особой квалификации

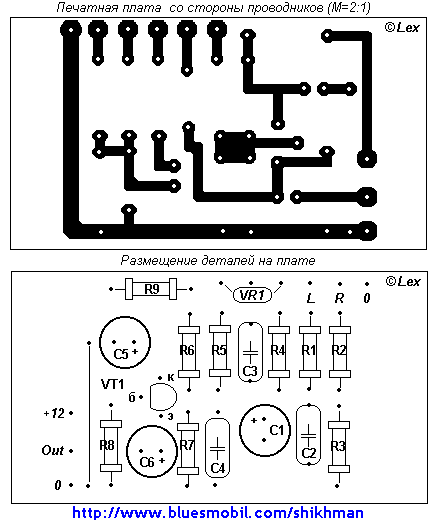

Печатная плата для этого устройства

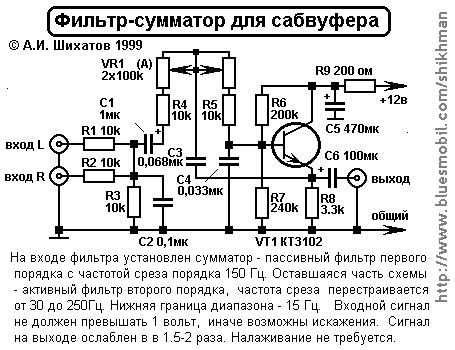

Первая схема предназначена для простейших установок. Поэтому ее характеристики далеки от идеала, но возможности вполне достаточны. Большой диапазон перестройки частоты частоты среза позволяет использовать сабвуфер практически с любой акустикой. Если у магнитолы нет линейных выходов - не беда. Схема может работать и с "колоночных" выходов магнитолы. Для этого нужно только увеличить сопротивление резисторов R1,R2 до 33...100 кОм.

При широкой полосе частот, воспроизводимых сабвуфером, для "стыковки" звучания с фронтальной акустикой необходимо использовать регулируемый фазовращатель. Схема простейшего сумматора с фазовращателем приведена на следующем рисунке. По сравнению с предыдущей схемой пределы перестройки частоты среза несколько сужены, все остальные рекомендации остаются в силе. Печатная плата не приводится - пусть это будет "домашним заданием".

Активные фильтры для сабвуферов

Однако возможности простейших схем ограничены. Пассивный сумматор дает большое затухание сигнала, что заставляет использовать максимальную чувствительность усилителя. Кроме того, при работе от небуферизованного линейного выхода магнитолы (а в бюджетных линейках они все такие) возможно ухудшение разделения стереоканалов из-за невысокого входного сопротивления сумматора.

Поэтому нужно перейти к активному смесителю сигналов левого и правого каналов. Удобнее всего выполнить его на полевых транзисторах - при использовании транзисторов с напряжением отсечки более 3 вольт (КП303Г, КП303Е) необходимый режим работы достигается без смещения на затворе. В таком случае разделительный конденсатор на входе необязателен. А это дополнительное повышение качества звучания. Да и сами полевые транзисторы "благороднее".

Активные фильтры для сабвуферов

Если встроенный фильтр усилителя устраивает, схему можно упростить.

Активные фильтры для сабвуферов

И, наконец, когда есть все, что нужно и нужен только фазовращатель.

Активные фильтры для сабвуферов

Наконец, если сабвуфер представляет сообой что-то более сложное, чем закрытый ящик, в канал усиления нужно включить фильтр обрезки инфранизких частот. В цикле "Фильтры не по правилам" рассмотрен фильтр структуры ОИ-ОК. Он как нельзя лучше подходит для этой цели. Правда, для увеличения добротности пришлось выполнить его по схеме третьего порядка, хотя АЧХ соответствует второму.

Активные фильтры для сабвуферов

Публикация: www.bluesmobil.com/shikhman
