Фильтры не по правилам

Искусство аудио

Справочник / Искусство аудио

Комментарии к статье Комментарии к статье

Полевые транзисторы давно применяются в усилителях мощности. Основное их достоинство - низкий уровень гармонических и интермодуляционных искажений, что позволяет обойтись неглубокой общей обратной связью. Однако в предварительных каскадах их используют редко. А зря! Их применение позволяет создать простые схемы без общей обратной связи и теплым "ламповым" звучанием. Коэффициент грамоник с неглубокими местными ООС обычно не превышает 0,1...0,3%, гармоники высших порядков отсутствуют.

Большинство предлагаемых схем было разработано "по просьбе трудящихся".

При разработке ставилось два условия:
  • обойтись только однополярным питанием 12 вольт, чтобы не связываться с изготовлением преобразователей и не лезть за повышенным напряжением внутрь усилителя
  • схема должна быть предельно простой и не требовать для повторения особой квалификации
Первая схема предназначена в основном для "домашнего" применения, когда сабвуфер располагается рядом с фронтальной акустикой. Ее можно использовать и в автомобиле, если сабвуфер будет воспроизводить частоты ниже 70 Гц. В противном случае потребуется добавить в схему фазовращатель. Фильтры Бесселя в основных каналах выбраны из-за наиболее гладкой фазовой характеристики.

  Фильтры не по правилам

Вариант с фазовращателем отличается от основного увеличением частоты среза применительно к распространенной автомобильной акустике и расширением диапазона перестройки частоты среза сабвуферного канала. Фильтры Бесселя в основных каналах уступили место фильтрам Баттерворта. (крутизна характеристики в зоне перегиба АЧХ у них выше).

При желании частоты среза, порядок и тип фильтров можно изменить. Необходимые для расчета формулы есть в "Справочнике". Пусть это будет"домашним заданием". Кстати говоря, коэффициент передачи истокового повторителя (0,7...0,85) зависит от крутизны характеристики транзистора. Поэтому расчетные значения частотозадающих элементов нужно корректировать.

Помимо этого простые фильтры на истоковых повторителях имеют и другие недостатки. Основной - невысокий коэффициент передачи. При использовании распространенных маломощных полевых транзисторов с крутизной 3-7 мА/В сигнал на выходе основных каналов будет ослаблен на 2...3 дБ. В сочетании с невысокой перегрузочной способностью по выходу из этого вытекает только одно - чувствительность усилителя должна быть порядка 300...500 мВ.

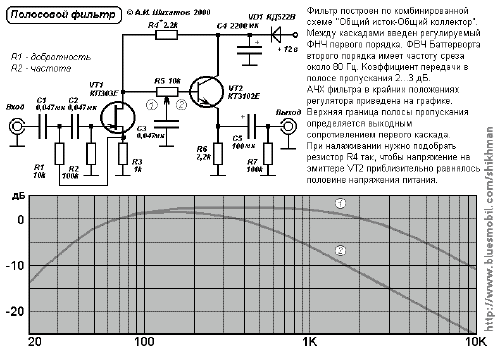

Чтобы преодолеть этот недостаток, можно использовать комбинированные каскады структуры "Общий исток - общий коллектор". Обратите внимание, что сигнал на выходе инвертирован.

Все предложенные схемы были предназначены для использования с широкополосным усилителем и пассивными кроссоверами. При переходе к многополосному усилению в активный кроссовер нужно ввести полосовой фильтр. Проще всего выполнить его на основе уже рассмотренного комбинированного каскада.

Если объединить описанные чудеса схемотехники, получится вот такой фильтр:

 Фильтры не по правилам

Публикация: www.bluesmobil.com/shikhman
